Dokunmatik ekran USB RF TCK Serisi Elektronik Montaj PCB Geri Akış Profili Testi için Termal Profiler

Reflow Lehimleme Fırını Sıcaklık Profili Testi PCB Elektronik Montaj Üretimi için Dokunmatik Ekran USB RF TCK Serisi Termal Profilleyici

Ürün Tanıtımı

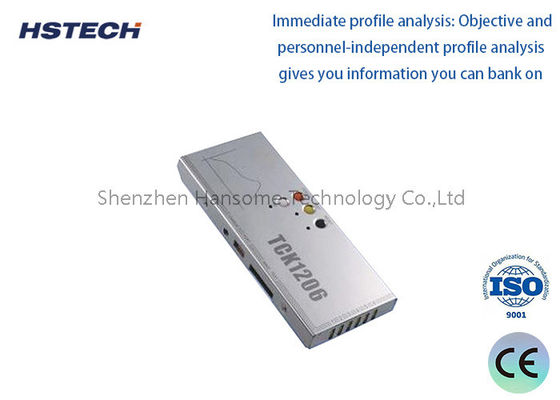

TCK Serisi Termal Profilleyici, SMT ve elektronik montaj üretimi için profesyonel sıcaklık profilleme ekipmanıdır. Dokunmatik ekranlı çalışmaya sahip olup, hem USB hem de RF kablosuz veri iletimini destekler. Bu termal profilleyici, ürünler reflow fırınından geçerken gerçek zamanlı sıcaklık eğrisini doğru bir şekilde kaydeder. Reflow lehimleme süreci için eksiksiz termal profil verilerini yakalar. Operatörler, sıcaklık parametrelerini doğrudan dokunmatik ekrandan kontrol edebilir veya daha ileri analiz için test verilerini dışa aktarabilir. Mühendislerin reflow fırını performansını doğrulamasına, lehimleme profilini optimize etmesine ve PCB montaj üretimi sırasında kusurlu lehim eklemlerini önlemesine yardımcı olur.

Standart Bileşim

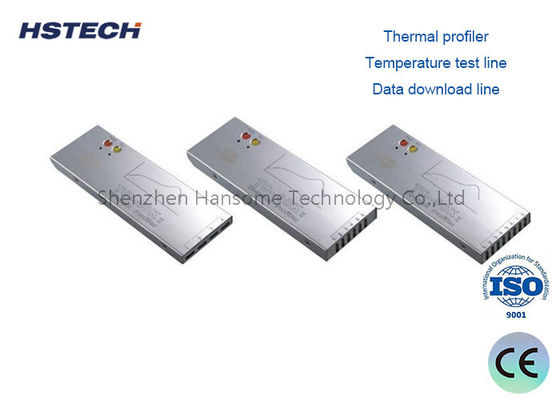

1. Termal profilleyici
2. İzolasyon kutusu
3. Sıcaklık test hattı
4. Veri indirme hattı
5. Şarj cihazı
6. Yüksek sıcaklık yapışkan bant
7. Yazılım CD'si
8. "+" tornavida
9. Cımbız
10. Yalıtımlı eldivenler
11. Lehim teli
12. Makas
13. Cihaz kutusu
14. Kullanım Kılavuzu
15. Kabul Sertifikası
16. RF Alıcı-Verici (Bileşim Seçin)
17. Dalga Test Sistemi (Bileşim Seçin)

Ana Teknik Özellikler

1. Termokupl: K tipi termokupl
2. Örnekleme aralığı: 0.05sn---600sn Yazılımla ayarlanır
3. Kayıt verisi: 80000 nokta/kanal, 20 set profil kaydedebilir
4. Çözünürlük: 0.1℃
5. Sıcaklık ölçüm aralığı: 0—1000℃
6. Sıcaklık ölçüm doğruluğu: ±1.0℃
7. Toplam güç: ≤120mW
8. Çalışma voltajı: 3.6VDC, şarj edilebilir pil
9. Boyutlar: 195(U)×82(G)×21(Y)mm 195(U)×103(G)×21(Y)mm
10. İzolasyon kutusu: 245(U)×100(G)×30(Y)mm
11. Başlangıç Modu: Manuel, belirtilen zaman veya belirtilen sıcaklık
12. Kayıt modu: İzleme/Kayıt
13. Bağlantı modu: USB/RF
14. Yazılım sürümü: Profiler manager 2.0

Ürün Kütüphanesi Yöneticisi

Makine Kütüphanesi Yöneticisi

Lehim Kütüphanesi Yöneticisi

Tarif Kütüphanesi Yöneticisi

Veri analizi

PWI

Tepe Sıcaklığı, Tepe Sıcaklığının Üzerindeki Süreler

Sıcaklık Arası Süreler (Reflow)

Sıcaklık Arası Eğim (Reflow)

Süre Arası Eğim (Wave)

Çok Yönlü Uygulama Senaryoları

TCK Serisi Termal Profilleyici, geniş bir üretim endüstrisi yelpazesinde kritik roller üstlenerek yüksek derecede uyarlanabilirlik sunar:

• SMT/DIP Elektronik Montaj: Soğuk lehim eklemleri veya bileşen termal şoku gibi kusurları önlemek için reflow fırını ve dalga lehimleme sıcaklık eğrilerini optimize etmek için esastır.
• Otomotiv ve Cihaz Kaplama: Toz kaplama, yapışmaz boya ve otomotiv boyası kürleme süreçleri için hassas sıcaklık takibi.
• Güneş ve Cam Üretimi: Güneş paneli laminasyonu, cam temperleme ve tavlama süreçleri için termal profillerin izlenmesi.
• Endüstriyel Kürleme ve Isıl İşlem: Epoksi reçine kürleme, UV boya fırınlama, emaye sinterleme ve alüminyum alaşım ısıl işlemi için doğru profilleme.

Neden TCK Serisi Termal Profilleyicimizi Seçmelisiniz?

Termal profillemenin süreç kalite kontrolünün bel kemiği olduğunu biliyoruz. TCK Serisi, endüstriyel sınıf dayanıklılığı en son yazılım analitikleriyle birleştirerek öne çıkıyor. Temel veri kaydedicilerin aksine, profilleyicimiz PWI metrikleri ve simüle edilmiş eğri ayarlamaları aracılığıyla eyleme geçirilebilir içgörüler sağlayarak sürecinizi optimize etmenize aktif olarak yardımcı olur. Düşük güç tüketimi tasarımı, uzun ömürlü şarj edilebilir pili ve kapsamlı aksesuar kiti (yüksek sıcaklık bandı, cımbız ve yalıtımlı eldivenler dahil) ile TCK Serisi, operasyonel verimliliğinizi en üst düzeye çıkarmak ve süreç değişkenliğini en aza indirmek için tasarlanmıştır.

Termal Sürecinizi Mükemmelleştirmeye Hazır mısınız?

Sıcaklık dalgalanmalarının ürün kalitenizi veya veriminizi tehlikeye atmasına izin vermeyin. TCK Serisi Termal Profilleyicinin hassasiyetine ve zekasına yükseltme yapın. Özelleştirilmiş bir fiyat teklifi, yazılım demoları veya özel profilleme gereksinimlerinizi görüşmek için bugün bizimle iletişime geçin. Mühendislik ekibimizin üretim hattınız için mükemmel termal eğriyi elde etmenize yardımcı olmasına izin verin.
