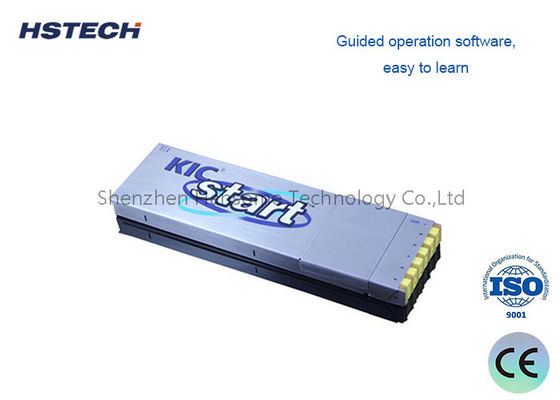

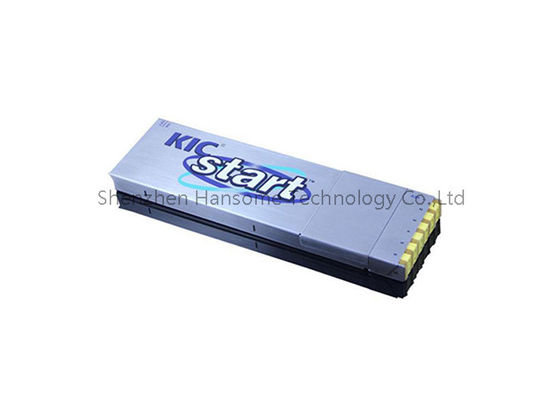

TCK Serisi SMT Termal Profiler RF Alıcı 0.1C Çözünürlük ve Hi Temp Yapıştırıcı Teyp

TCK Serisi Termal Profiler, SMT geri akış fırını ve endüstriyel termal süreç izleme için özel olarak tasarlanmış profesyonel yüksek hassasiyetli bir sıcaklık profilleme cihazıdır.Elektronik imalat için temel termal profilleme ekipmanları olarak, bu termal profil test edici, kanal başına 80000 veri noktası ve ultra yüksek 0,1°C sıcaklık çözünürlüğü ile çok kanallı eşzamanlı sıcaklık toplamasını destekler.üretim serilerinin tüm ısıtıcı ve soğutucu sıcaklık eğrisinin tam ve doğru kaydedilmesini sağlamak.

Dahili RF alıcı modülü ile donatılmış olan reflow fırın termal profilörü, sabit kablosuz veri aktarımını gerçekleştirir, gerçek zamanlı veri görüntülemesini ve çevrimdışı veri depolamasını destekler.Profesyonel yüksek sıcaklıklı yapışkan bantla eşleştirilmiş, PCB levhalarına ve iş parçasına termokopülleri sağlam bir şekilde sabitleyebilir, düşmeden veya başarısız olmadan yüksek sıcaklıklı endüstriyel ortamlara adapte olabilir.Çeşitli termal işleme ekipmanlarının süreç kalibrasyonu ve kalite optimizasyonu, standartlaştırılmış SMT üretim hatları için gerekli bir hassas test aracıdır.

1. Termal profiller
2. İzolasyon kutusu
3. Sıcaklık test hattı
4. Veri indirme hattı
5. Şarj cihazı
6. Yüksek sıcaklıklı yapışkan bant
7. Yazılım CD'si
8. ′′+ ′′ tornavida
9. Pinçet
10. İzole eldivenler
11. Lehimli tel
12. Makara
13. Araç kutusu
14. Kullanıcı Kılavuzu
15. Kabul belgesi
16. RF Alıcı (Komposiyonu Seç)
17. Dalga Test Sistemi (Tasarım Seçimi)

1. Termokop: K tipi termokop
2. Örnekleme aralığı:0.05 saniye---600 saniye Yazılımla ayarlandı
3. Kayıt verileri:80000 nokta/kanal, 20 set profil kaydedebilir
4. Çözünürlük: 0,1°C
5. Sıcaklık ölçüm aralığı: 0~1000°C
6. Sıcaklık ölçüm doğruluğu: ±1.0°C
7. Toplam güç: ≤ 120mW
8. Çalışma voltajı:3.6VDC, şarj edilebilir pil
9. Boyutları: 195 ((L) × 82 ((W) × 21 ((H) mm 195 ((L) × 103 ((W) × 21 ((H) mm
10. İzolasyon kutusu:245 ((L) × 100 ((W) × 30 ((H) mm
11. Başlatma Modu: El, belirtilen zaman veya belirtilen sıcaklık
12. Kayıt modu: Monitor/Kayıt
13. Bağlantı modu:USB/RF
14. Yazılım sürümü:Profilermanager 2.0

• PWI
• En yüksek sıcaklık, en yüksek sıcaklık
• Aradaki zaman Temp ((Reflow)
• Temp ((Reflow) arasındaki eğim
• Zamanlar arasındaki eğim (Wave)

• SMT geri akış süreci doğrulama:Yeni ürünlerin tanıtımı için en uygun emilme, en yüksek seviye ve TAL (Liquidus'un Üstündeki Zaman) parametrelerini belirlemek ve doğrulamak.
• Dalga ve seçici kaynak:Soğuk eklemlerin veya PCB delaminasyonunun önlenmesi için ön ısıtma eğimlerini ve lehimli kavanoz sıcaklıklarını izleyin.
• Sertleştirme ve Bağlama Süreçleri:Profil UV / termal iyileştirme fırınları, dolgu, uyumlu kaplama ve yapıştırıcı yapıştırma uygulamaları için.
• Otomobil ve Havacılık Elektronik:IATF 16949, AS9100 ve diğer kalite yönetim sistemleri tarafından talep edilen denetlenen termal kayıtları oluşturmak.
• Sözleşme Üretimi (EMS):İlk geçiş verisinin tutarlılığını sağlamak için müşteri görevleri arasında hızlı geçiş doğrulama.
• Başarısızlık Analizi ve Ar-Ge:Termal verileri kusur haritasıyla ilişkilendirerek mezar taşları, idrar veya ıslatma sorunlarını teşhis edin.

1. Gerçek Küresel Uyumluluk:Evrensel voltaj şarjı, metrik / imparatorluk geçiş ve çok dilli yazılım bölgesel engelleri ortadan kaldırır. Yeniden yapılandırmadan her yere dağıt.
2. Daha Düşük Mülkiyet Maliyeti:Değiştirilebilir ısı kalkanları ve saha servisli termokople konektörleri, mühürlü ünite rakiplerine kıyasla uzun vadeli masrafları azaltır.
3. Dilinizi Anlayan Yazılım:Sezgisel kullanıcı arayüzü minimum eğitim gerektirir; yerleşik PWI, tahminleri ortadan kaldırır, böylece operatörler - sadece mühendisler değil - profilleri güvenle doğrulayabilir.
4. Tedarik Zinciri Dayanıklılığı:Standartlaştırılmış bileşenler ve küresel kalibrasyon ortaklıkları, fabrika onarımlarını bekleyen uzun süreli duraklama sürelerinden kaçınarak hızlı dönüşü sağlar.
5. Ölçeklenebilir ürün ailesi:Temel hatlar için TCK-3 ile başlayın ve karmaşık otomotiv kartları için TCK-12'ye yükseltin - hepsi aynı yazılım platformunu ve aksesuarlarını kullanıyor.

Tahmin etmeyi bırak ve profil yapmaya başla.Ücretsiz bir demo birimi değerlendirmesi isteyinveya TCK Serisi'nin hareket halini görmek için örnek termal profil raporumuzu indirin.Uygulama mühendislerimiz, belirli fırın ve tahta karmaşıklığı için doğru kanal konfigürasyonunu ve ısı kalkanını seçmenize yardımcı olmaya hazır..
