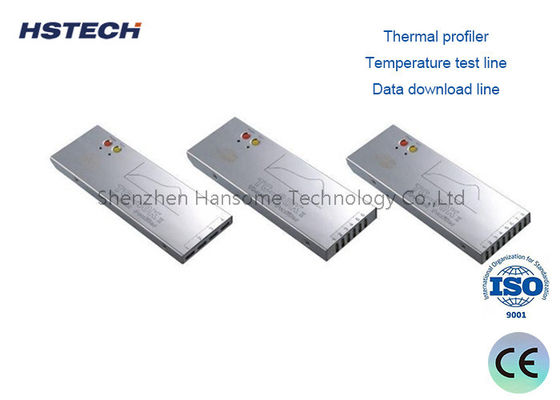

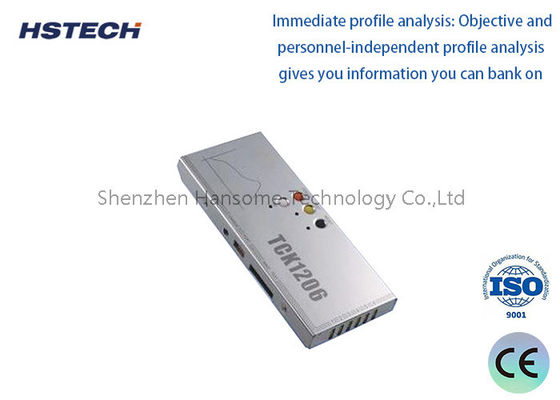

TCK Serisi Termal Profiler Dokunmatik Ekran USB RF Elektronik Montaj Reflow Sıcaklık Testi İçin

BuTCK Serisi Termal ProfilerElektronik üretimindeki lehimleme süreçlerini doğrulamak ve optimize etmek için tasarlanmış gelişmiş bir sıcaklık profilli sistemidir.Geri akış fırını profiliveDalga kaynak profili, bu çok kanallı veri kaydedici laboratuvar düzeyinde doğruluk ile gerçek zamanlı termal eğriyi yakalar.TCK Serisi, işleminizin spesifikasyon içinde kalmasını sağlar., IPC/JEDEC standartlarına uygun ve pahalı yeniden işlemeyi ortadan kaldırır.Tekrarlanabilir kalite ve tam izlenebilirlik isteyen SMT mühendisleri için gerekli bir araçtır..

Standart Kompozisyon

12. Isıtma kutusu.

34. Veri indirme hattı.

56. Şarj cihazı.

7. Yazılım CD'si 8. ?? +?? tornavida 9. Pincer

10İzole eldivenler 11. Lehim tel

12- Makara 13. Araç kutusu.

14Kullanıcı Kılavuzu 15. Kabul Sertifikası

16. RF Alıcı (Tasarım Seç)

17. Dalga Test Sistemi (Tasarım Seç)

Ana teknik özellikler

1Termokop: K tipi termokop

2Örnekleme aralığı:0.05 saniye---600 saniye Yazılımla ayarlandı

3Kayıt verileri: 80000 nokta/kanal, 20 set profil kaydedebilir

4Çözünürlük: 0,1°C

5Sıcaklık ölçüm aralığı: 0~1000°C

6Sıcaklık ölçüm doğruluğu: ±1.0°C

7Toplam güç: ≤ 120mW

8Çalışma voltajı:3.6VDC, şarj edilebilir pil

9Boyutları: 195L × 82W × 21H mm 195L × 103W × 21H mm

10, yalıtım kutusu:245 ((L) × 100 ((W) × 30 ((H) mm

10Başlatma Modu: El ile, belirtilen zaman veya belirtilen sıcaklık

11Kayıt modu: Monitör/Kayıt

12Bağlantı modu:USB/RF

13Yazılım sürümü: ProfilerManager 2.0

• SMT geri akış süreci doğrulama:Yeni ürünlerin tanıtımı için en uygun emilme, en yüksek seviye ve TAL (Liquidus'un Üstündeki Zaman) parametrelerini belirlemek ve doğrulamak.
• Dalga ve seçici kaynak:Soğuk eklemlerin veya PCB delaminasyonunun önlenmesi için ön ısıtma eğimlerini ve lehimli kavanoz sıcaklıklarını izleyin.
• Sertleştirme ve Bağlama Süreçleri:Profil UV / termal iyileştirme fırınları, dolgu, uyumlu kaplama ve yapıştırıcı yapıştırma uygulamaları için.
• Otomobil ve Havacılık Elektronik:IATF 16949, AS9100 ve diğer kalite yönetim sistemleri tarafından talep edilen denetlenen termal kayıtları oluşturmak.
• Sözleşme Üretimi (EMS):İlk geçiş verisinin tutarlılığını sağlamak için müşteri görevleri arasında hızlı geçiş doğrulama.
• Başarısızlık Analizi ve Ar-Ge:Termal verileri kusur haritasıyla ilişkilendirerek mezar taşları, idrar veya ıslatma sorunlarını teşhis edin.

1. Gerçek Küresel Uyumluluk:Evrensel voltaj şarjı, metrik / imparatorluk geçiş ve çok dilli yazılım bölgesel engelleri ortadan kaldırır. Yeniden yapılandırmadan her yere dağıt.
2. Daha Düşük Mülkiyet Maliyeti:Değiştirilebilir ısı kalkanları ve saha servisli termokople konektörleri, mühürlü ünite rakiplerine kıyasla uzun vadeli masrafları azaltır.
3. Dilinizi Anlayan Yazılım:Sezgisel kullanıcı arayüzü minimum eğitim gerektirir; yerleşik PWI, tahminleri ortadan kaldırır, böylece operatörler - sadece mühendisler değil - profilleri güvenle doğrulayabilir.
4. Tedarik Zinciri Dayanıklılığı:Standartlaştırılmış bileşenler ve küresel kalibrasyon ortaklıkları, fabrika onarımlarını bekleyen uzun süreli duraklama sürelerinden kaçınarak hızlı dönüşü sağlar.
5. Ölçeklenebilir ürün ailesi:Temel hatlar için TCK-6 ile başlayın ve karmaşık otomotiv kartları için TCK-12'ye yükseltin - hepsi aynı yazılım platformu ve aksesuarları kullanıyor.

Tahmin etmeyi bırak ve profil yapmaya başla.Ücretsiz bir demo birimi değerlendirmesi isteyinveya TCK Serisi'nin hareket halini görmek için örnek termal profil raporumuzu indirin.Uygulama mühendislerimiz, belirli fırın ve tahta karmaşıklığı için doğru kanal konfigürasyonunu ve ısı kalkanını seçmenize yardımcı olmaya hazır..
