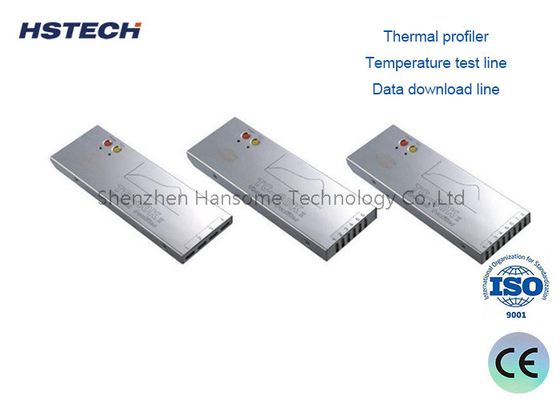

Gelişmiş Termal Profiler 80000 Veri Noktası/Kanal 0.1C Çözünürlük RF Alıcı Hi-Temp Yapıştırıcı Teyp

Gelişmiş Termal Profiler 80000 Veri Noktası/Kanal 0.1C Çözünürlük RF Alıcı Hi-Temp Yapıştırıcı Teyp

Giriş

12. Isıtma kutusu.

34. Veri indirme hattı.

56. Şarj cihazı.

7. Yazılım CD 8. + tornavida 9. Pinçeler

10İzole eldivenler 11. Lehim tel

12- Makara 13. Araç kutusu.

14Kullanıcı Kılavuzu 15. Kabul Sertifikası

16. RF Alıcı (Tasarım Seç)

17. Dalga Test Sistemi (Tasarım Seç)

Ana teknik özellikler

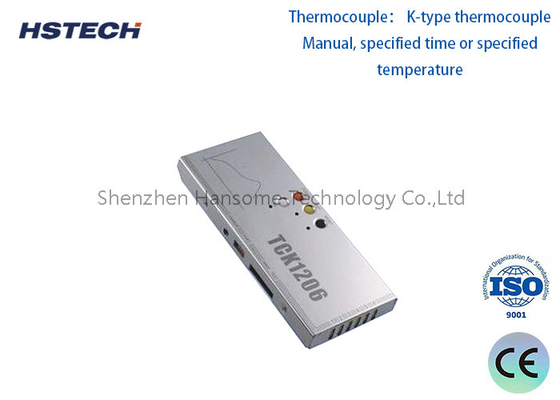

1Termokop: K tipi termokop

2Örnekleme aralığı:0.05 saniye---600 saniye Yazılımla ayarlandı

3Kayıt verileri: 80000 nokta/kanal, 20 set profil kaydedebilir

4Çözünürlük: 0,1°C

5Sıcaklık ölçüm aralığı: 0~1000°C

6Sıcaklık ölçüm doğruluğu: ±1.0°C

7Toplam güç: ≤ 120mW

8Çalışma voltajı:3.6VDC, şarj edilebilir pil

9Boyutları: 195L × 82W × 21H mm 195L × 103W × 21H mm

10, yalıtım kutusu:245 ((L) × 100 ((W) × 30 ((H) mm

10Başlatma Modu: El ile, belirtilen zaman veya belirtilen sıcaklık

11Kayıt modu: Monitör/Kayıt

12Bağlantı modu:USB/RF

13Yazılım sürümü: ProfilerManager 2.0

Ürün Kütüphane Yöneticisi

Makine Kütüphane Yöneticisi

Solder Kütüphanesi Yöneticisi

Tarif Kütüphanesi Yöneticisi

Veri analizi

PWI

En yüksek sıcaklık, en yüksek sıcaklık

Aradaki zaman Temp ((Reflow)

Temp ((Reflow) arasındaki eğim

Zamanlar arasındaki eğim (Wave)

Çalışma yöntemleri

1Öncelikle, pil gücünün yeterli olup olmadığını kontrol edin. Eğer %20'den düşükse önce şarj etmelisiniz.Eğer cihazın yüzey sıcaklığı 45°C'den yüksekse lütfen şarj etmeyin.Oda sıcaklığında şarj etmeye çalış.
2İletişim bağlantıları kurulurken sorunların tipik nedenleri:İletişim kablosu tam olarak yerleştirilmemiş - doğru jack'ın kullanıldığından emin olun.İletişim kablosu veya bağlantısı hasar görmüştür - kırıklar veya diğer hasarları kontrol edin- Batarya şarj olmuyor. - Şarj ediyorum.
3Isı bariyeri 280°C'de en fazla 9 dakika dayanabilir. Bu aralığı aşmayı ve cihazın iç sıcaklığının 85°C'yi geçmemesini sağlayın.
4. Uzun süre kullanılmadığında, lütfen veri göstergesi ışığının her 5 saniyede bir yanıp yanıp sönmediğine dikkat edin.Lütfen basın ve gösterge ışığı aniden yanıp sönene kadar yaklaşık 5 saniye boyunca "başlangıç" son tuşunu basılı tutun, ve sonra ışık yanmaya başlayıncaya kadar izleyin.
5Fırından geçerken ısı yalıtım kutusunu kapatmayı unutmayın ve zamanı bekleyin.
6. Tek seferde sadece bir Oven Tester kayıt cihazını bilgisayara bağlayabilirsiniz. Aynı USB portu ile aynı anda birden fazla kayıt cihazını bilgisayara bağlayıp bunlardan birini seçemezsiniz.
7Bir fırından sonra tekrar fırının üzerinde, ve böylece termal bariyer kutusu kullanmadan önce soğudu.
