Yüksek hassasiyetli BGA yeniden işleme istasyonu, montaj doğruluğu ±0.01mm ve cep telefonu onarımı için CCD Renkli Optik Hizalama Sistemi

Marka Adı:	HSTECH
Model Numarası:	HS-700
Moq:	1 set
fiyat:	negotiable
Ödeme Şartları:	T/T, Western Union
Tedarik Yeteneği:	Ayda 100 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Ürün Adı:

Cep telefonu BGA yeniden işleme istasyonu

Garanti:

1 Yıl

Kontrol:

Dokunmatik ekran

PLC:

Mitsubishi

Röle Markası:

Schneider

optoelektronik anahtar:

Omron

Malzeme:

Alüminyum alaşımı

Durum:

Yeni

Kalınlık:

0,3 - 5 mm

Sinyal:

Smema

Başvuru:

Elektronik Montaj

Renk:

Gümüş

Kontrol Sistemi:

PLC

OEM/ODM:

Mevcut

Toplam Güç:

2600w

Güç kaynağı:

AC220V

Hava basıncı:

4-6 bar

Montaj doğruluğu:

±0,01 mm

Tip:

Otomatik

Ağırlık:

30kg

Ambalaj bilgileri:

ahşap paket

Yetenek temini:

Ayda 100 set

Vurgulamak:

±0

01mm Montaj Doğruluğu BGA Tamir İstasyonu

CCD Renkli Optik Hizalama Sistemi BGA Tamir İstasyonu

Ürün Tanımı

Yüksek hassasiyetli basamaklı motor cep telefonu BGA yeniden işleme için CCD renk hizalanma sistemi

Bu gelişmiş BGA yeniden işleme istasyonu cep telefonu ana kartı onarım için yüksek hassasiyetli optik hizalama teknolojisine sahiptir.olağanüstü montaj doğruluğu elde etmek için bir adım motoru ve CCD renk optik sistemi kullanan.

Ürün Genel Görünümü

BGA yeniden işleme istasyonları optik hizalama ve optik olmayan hizalama sistemlerine ayrılır.Optiksel olmayan hizalanma, PCB kartı ipek ekran işaretleriyle görsel hizalanmaya dayanırken.

Teknik özellikler

Model	HS-700
Güç kaynağı	AC 100V / 220V ± 10% 50/60Hz
Toplam Güç	2600W
Isıtma gücü	Üst ısıtıcı 1200W (Max), alt ısıtıcı 1200W (Max)
Elektrikli bileşenler	Sürüş motoru + akıllı sıcaklık kontrolörü + renkli dokunmatik ekran
Sıcaklık Kontrolü	Yüksek hassasiyetli K sensörü + kapalı döngü kontrolü + bağımsız sıcaklık kontrolörü (± 1 °C hassasiyetli)
Sensör	1 parça
Konumu belirleme yöntemi	V şeklindeki PCB desteği + dış evrensel armatür + lazer merkezleme ve konumlandırma
Genel Boyutlar	L450mm × W470mm × H670mm
PCB Boyut aralığı	En fazla 140 mm × 160 mm, en az 5 mm × 5 mm
BGA Boyut aralığı	En fazla 50 mm × 50 mm, en az 1 mm × 1 mm
PCB kalınlığı	0.3 - 5mm
Değerlendirme Doğruluğu	±0,01mm
Makine ağırlığı	30KG
En fazla çip ağırlığı	150 g
Çalışma Modları	Beş: Yarım otomatik/El/Kaldırma/Kaldırma/Saldırma
Uygulama	Çip / telefon ana kartı onarım

Temel Özellikler

Esnek çalışma için 5 çok yönlü çalışma modu
Açık görsel geri bildirim için 15 "HD LCD monitörü
7 "HD renk dokunmatik ekranı sezgisel kontrol için
Kesin konumlandırma için hassas adım motoru
Yüksek doğruluk için CCD renk optik hizalama sistemi
±1°C'de sıcaklık doğruluğu
Montaj doğruluğu ±0.01mm
Onarım başarısı oranı: % 99+
Tek çipli kontrolün bağımsız araştırılması ve geliştirilmesi

BGA Rework Workstation, BGA paketlerinin onarımı için tasarlanmış özel kaynak ekipmanıdır.Bu akıllı ekipman çeşitli BGA bileşen boyutlarını işliyor., onarım verimliliğini ve başarı oranlarını önemli ölçüde arttırırken işletme maliyetlerini düşürür.

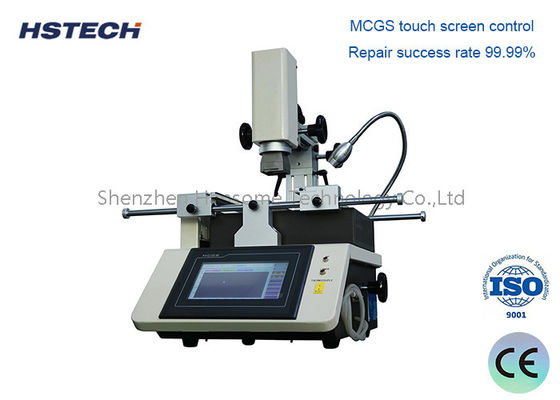

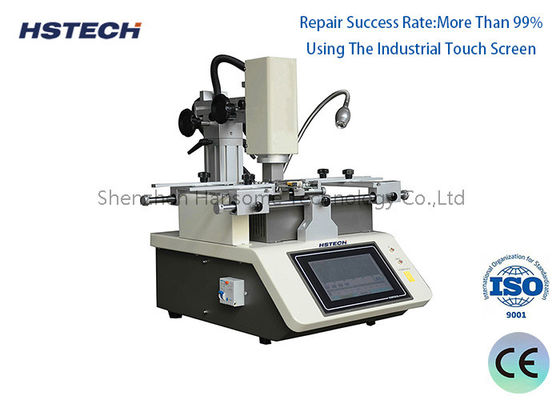

Ürün Resimleri

Üretici Bilgisi

Shenzhen Hansome Technology Co., Ltd (HSTECH), yükleyiciler, boşaltıcılar, tamponlar ve taşıyıcılar dahil olmak üzere SMT kartı işleme ekipmanlarının profesyonel bir üreticisidir.Bağımsız fikri mülkiyet haklarına sahip bir yüksek teknoloji şirketi olarak, şirket, SMT / THT üretim hattı kart işleme ekipmanlarının araştırma, geliştirme, üretim ve satışlarında uzmanlaşmıştır.Deneyimli mühendis ekibimiz, piyasa taleplerine göre ürünleri ve teknolojiyi sürekli olarak güncellemektedir., otomasyon ve uygun maliyetli çözümler peşinde koşarak, müşterilerin özel gereksinimlerini karşılamak için OEM hizmetleri sunmaktadır.
