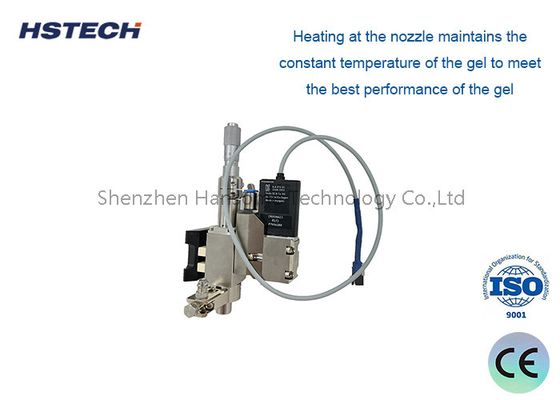

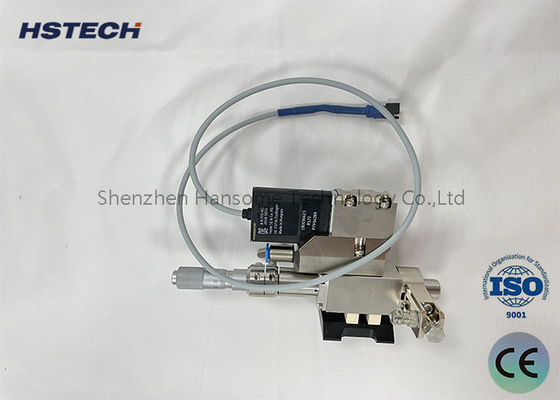

PT100 PUR Jetting Valve HS-PF-PUR30CC SMT/FPC/PCB montajı için dağıtım valfi

PT100 PUR Jetting Valve HS-PF-PUR30CC SMT/FPC/PCB için dağıtım valfi,montaj

Tanıtım
PUR Jetting Valve, poliüretan yapışkanını (Polyurethane Adhesive) veya benzer yüksek viskozitesi olan sıvı malzemeleri doğru bir şekilde püskürtmek için kullanılan bir cihazdır.Otomotiv üretimi, havacılık ve diğer endüstriyel alanlarda hassas yapıştırıcı uygulaması gerektirir.

The working principle of PUR Jetting Valve is to spray polyurethane glue or other high-viscosity liquid materials from the nozzle through pneumatic or electromechanical driving to form precise glue lines or spots

Aşağıdaki temel özelliklere ve işlevlere sahiptir:

1Yüksek hassasiyetli jetting: PUR Jetting Valve, yapıştırıcı enjeksiyonunun miktarını, hızını ve konumunu çok hassas bir şekilde kontrol etmek için gelişmiş jetting teknolojisini kullanır.Bu hassasiyet, yüksek hassasiyetli yapıştırıcı uygulaması gerektiren uygulamalar için uygun kılar., örneğin hassas bileşenlerin sabitlenmesi ve mühürlenmesi.

2Düzenlenebilirlik ve programlanabilirlik: Ekipman yapıştırıcı püskürtme basıncı, yapıştırıcı püskürtme süresi ve yapıştırıcı püskürtme modu gibi ayarlanabilir püskürtme parametrelerine sahiptir.Bu, operatörlerin özel uygulama ihtiyaçlarına göre ince ayarlama yapmalarını ve optimize etmelerini sağlar.Bazı PUR Jetting Valve'lar ayrıca programlanabilir işlevlere sahiptir, bu da farklı süreç gereksinimlerine uyum sağlamak için birden fazla yapıştırıcı püskürtme modunu ve yolunu önceden ayarlayabilir.

3Verimli üretim: PUR Jetting Valve, üretim verimliliğini arttırmak için hızlı yapıştırıcı püskürtme hızı ve yanıt süresine sahiptir.yapıştırıcı kaplama görevini hızlı ve doğru bir şekilde tamamlayabilir, ve üretim hattının üretim kapasitesini ve verimliliğini artırmak.

4Güçlü uyarlanabilirlik: PUR Jetting Valve, poliüretan yapıştırıcı, epoksi yapıştırıcı, silikon yapıştırıcı vb. dahil olmak üzere çeşitli viskoziteler ve akışkanlıklara sahip yapıştırıcı malzemeler için uygundur.Düzlük ve valf tasarımının esnekliği, farklı yapıştırıcı özelliklerine ve uygulama ihtiyaçlarına uyarlanmasına izin verir.

5.Kendini temizleme fonksiyonu: Bazı gelişmiş PUR Jetting Valve, temizlik sıvısı veya gaz fışkırtma yoluyla nozzle'daki kalıntı yapıştırıcıyı kaldırabilen, kendi kendini temizleme fonksiyonuna sahiptir.tıkanma ve bakım çalışmalarının azaltılması.

İlke ve Kontrol

30CC PUR Jetting Valve
1.PUR enjeksiyon valfi bir davul ısıtma modülü, basınçlı kapak modülü, bir nozzle ısıtma modülü, bir akış yolu modülü, bir valf gövde modülü ve bir ısı dağılım modülüden oluşur.

2Fıçı ısıtma modülü, fıçıyı ve kontrol edilebilir sıcaklıkta tek aşamalı ısıtmayı taşır.

3Basınçlı kapak modülü davulları mühürler ve basınçlandırır ve kontrolör aracılığıyla çıkış basıncını kontrol eder.

4.Sıcaklık dağılma modülü ısıyı dağıtır ve valf gövdesinden gelen gürültüyü azaltır.

5Piyoelektrik enjeksiyon valfi modüler bir tasarıma sahiptir, jel ile temas eden parça koşucu modülü olarak tasarlanmıştır.ve gel ile temas etmeyen parça, valf gövde modülü olarak tasarlanmıştır..

6Akış yolu modülü, farklı uygulamalarda dağıtım gereksinimlerini karşılamak için değiştirilebilir.

7.Seri dümen çapları (40μm'den 500μm'e kadar).

8Düzeler düz jet tipi, iğne tipi ve uzatma tipi olarak sınıflandırılır.

9Koşucu modüllerin düzenli olarak ultrasonik bir temizleyicide temizlenmesi gerekir. Mühürler organik çözücülere batırılmamalıdır. Mühürlerin hasar görmesini önlemek için nozellerin temizlenmesi için özel araçlar gereklidir..

Jet Valve Kontrolörü
1Dokunmatik ekran, piezoelektrik enjeksiyon valfini ve dağıtım sistemini kontrol eder, güçlü, güvenli ve güvenilir MES iletişimini destekler.

2Dokunmatik ekran grafik kontrol modunu benimser, dağıtım sisteminin bileşenleri ve kontrol ekran fonksiyonu, özlü ve sezgisel olan grafiksel olarak görüntülenir.

3.Şırınga ısıtma cihazı: Şırınga dağıtmadan önce uygun bir ısıtıcıya ısıtılmalıdır.

4Düzede ısıtma, gelin en iyi performansını karşılamak için jelin sabit sıcaklığını korur.

Fıskiyle ve varil ile ısıtma

1Çöğüzün dağıtılmadan önce uygun bir sıcaklığa kadar ısıtılması gerekmektedir.

2Düzede ısıtma, gelin en iyi performansını karşılamak için jelin sabit sıcaklığını korur.

Spesifikasyon

Avantajlar

1Fıçı ısıtma farklı hacimli 30cc, 100cc, 300cc sıcak erimiş yapıştırıcı için uygundur.

2Modüler tasarım, parçaları değiştirmek kolaydır, basit hata ayıklama, çok çeşitli işlem uygulamaları.

3. püskürtme hacmi 0.3nL'ye kadar doğru olabilir, püskürtme yapışkan noktası tutarlılığı% 98'e kadar doğruluk sağlar.

4En az 0.17mm çizgi genişliği, en az 0.15mm nokta çapı sıcak erimiş yapıştırıcı püskürtme işlemi gerçekleştirilebilir.

5Piyasadaki herhangi bir hareket platformuna uyuyor.

Uygulama Alanı

SMT/FPC/PCB,Tasarım, düz ekran ekranı montajı, yarı iletken ambalajlama, LED endüstrisi, tıbbi ekipman endüstrisi,Markasız iç çamaşırı endüstrisi.
