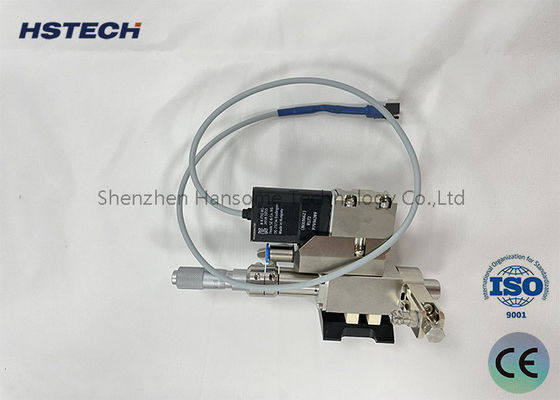

Modüler Tasarım PUR Püskürtme Valfi HS-PF-PUR30CC Yüksek Hassasiyetli Dağıtım

Yüksek Hassasiyetli Sıcak Eriyik Yapıştırıcı Temassız Tutkal Dağıtımı İçin Modüler Tasarım PUR Püskürtme Valfi HS-PF-PUR30CC

Ürün Tanıtımı

HS-PF-PUR30CC, SMT, PCBA, yarı iletken paketleme, LED montajı ve tüketici elektroniği üretiminde hassas sıcak eriyik yapıştırıcı dağıtımı için tasarlanmış yüksek performanslı bir PUR püskürtme valfidir. PUR, sıcak eriyik yapıştırıcı ve diğer yüksek viskoziteli sıvıların temassız püskürtülmesini destekleyerek, otomatik üretim hatlarında tutarlı nokta boyutu, kararlı çizgi genişliği ve güvenilir yapıştırma performansı elde etmeye yardımcı olur.

30CC ısıtmalı yapıştırıcı haznesi ve entegre sıcaklık kontrol tasarımı ile valf, sürekli çalışma sırasında yapıştırıcı viskozitesini kararlı tutar. Bu, sıcaklık değişimlerinden kaynaklanan ipliklenme, damlama ve hacim dalgalanmalarını azaltmaya yardımcı olur, bu da onu yüksek hızlı dağıtım, alt dolgu, kenar yapıştırma, bariyer ve dolgu ve yapısal yapıştırma uygulamaları için uygun hale getirir.

Prensip ve Kontrol

1.PUR enjeksiyon valfi, bir tambur ısıtma modülü, basınçlı kapak modülü, nozül ısıtma modülü, akış yolu modülü, valf gövdesi modülü ve ısı dağıtma modülünden oluşur.

2.Tambur ısıtma modülü, tamburu ve kontrol edilebilir sıcaklığa sahip tek kademeli ısıtmayı taşır. Jelin ilk ısıtılması tamamlanır.

3.Basınçlı kapak modülü, tamburu kapatır ve basınçlandırır ve kontrolör aracılığıyla çıkış basıncını kontrol eder.

4.Isı dağıtma modülü ısıyı dağıtır ve valf gövdesinden gelen gürültüyü azaltır.

5.Piezoelektrik enjeksiyon valfi modüler bir tasarım benimser, jel ile temas eden kısım runner modülü olarak tasarlanır ve jel ile temas etmeyen kısım valf gövdesi modülü olarak tasarlanır.

6.Akış yolu modülü, farklı uygulamalarda dağıtım gereksinimlerini karşılamak üzere değiştirilebilir.

7.Seri nozül çapları (40µm ila 500µm arası).

8.Nozüller düz jet tipi, iğne tipi ve uzatma tipi olarak sınıflandırılır.

9.Runner modüllerinin ultrasonik temizleyicide düzenli olarak temizlenmesi gerekir. Contalar organik çözücülere daldırılmamalıdır. Nozüllere zarar vermemek için nozülleri temizlemek için özel aletler gereklidir.

Püskürtme Valfi Kontrol Cihazı

1.Dokunmatik ekran, piezoelektrik enjeksiyon valfini ve dağıtım sistemini kontrol eder, MES iletişimi, güçlü, güvenli ve güvenilir desteği sunar.

2.Dokunmatik ekran grafik kontrol modu benimser, dağıtım sisteminin bileşenleri ve kontrol ekranı işlevi grafiksel olarak görüntülenir, bu da özlü ve sezgiseldir.

3.Nozül ısıtma cihazı: Dağıtımdan önce nozülün uygun bir sıcaklığa ısıtılması gerekir. Isıtma cihazı tek kademeli ısıtma modu benimser.

4.Nozüldeki ısıtma, jel için en iyi performansı karşılamak üzere jelin sabit sıcaklığını korur. Kolloidün en iyi performansı.

Nozül ve Tambur Isıtma

1.Dağıtımdan önce nozülün uygun bir sıcaklığa ısıtılması gerekir. Isıtma cihazı iki kademeli ısıtma modu benimser.

2.Nozüldeki ısıtma, jel için en iyi performansı karşılamak üzere jelin sabit sıcaklığını korur. Kolloidün en iyi performansı.

Şartname

Avantajlar

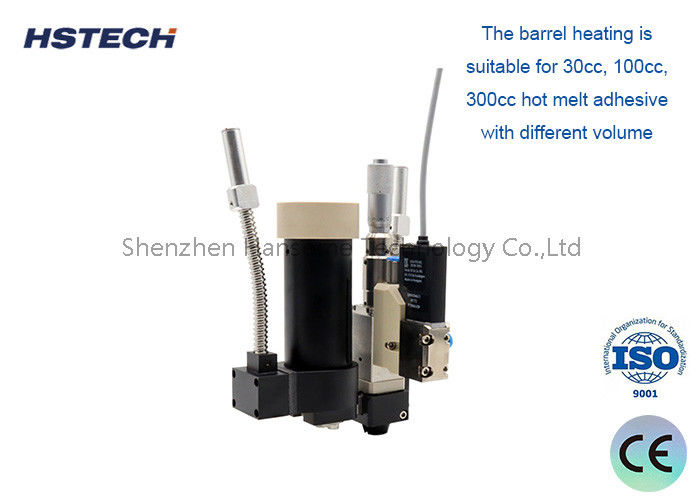

1.Tambur ısıtması, farklı hacimlerdeki 30cc, 100cc, 300cc sıcak eriyik yapıştırıcılar için uygundur.

2.Modüler tasarım, parçaların değiştirilmesi kolay, basit hata ayıklama, geniş işlem uygulama yelpazesi.

3.Püskürtme hacmi 0.3nL'ye kadar hassas olabilir, püskürtme yapıştırıcı nokta tutarlılığı doğruluğu %98'e kadar.

4.Minimum 0.17mm çizgi genişliği, sıcak eriyik tutkal püskürtme işlemi için minimum 0.15mm nokta çapları gerçekleştirilebilir.

5.Piyasadaki herhangi bir hareket platformuyla eşleşebilir.

Uygulama Senaryoları

• SMT ve PCBA Montajı
  PCB ve PCBA kartlarında bileşen ön sabitleme, yapısal yapıştırma ve lokalize yapıştırıcı dağıtımı için uygundur.
• PUR Sıcak-Eriyik Yapıştırma
  Çerçeve sızdırmazlığı, kenar yapıştırma ve montaj sabitleme gibi ısıtılmış PUR yapıştırıcı gerektiren yapıştırma işlemleri için kullanılır.
• Tüketici Elektroniği Üretimi
  Akıllı telefonlar, tabletler, giyilebilir cihazlar, kameralar ve hassas yapıştırıcı yerleşimi gerektiren küçük elektronik cihazlar için idealdir.
• LED ve Aydınlatma Modülü Montajı
  LED modülleri, ışık çubukları, soğutucular ve optik bileşen sabitleme için yapıştırıcı dağıtımını destekler.
• Yarı İletken ve Çip Paketleme
  Alt dolgu, bariyer ve dolgu, kenar sızdırmazlığı ve koruyucu kapsülleme işlemlerinde uygulanabilir.
• Otomotiv Elektroniği ve Endüstriyel PCBA
  Kontrol kartları, sensör modülleri, güç modülleri ve yüksek güvenilirlikli montajlar için yapıştırma tutarlılığını iyileştirmeye yardımcı olur.

HS-PF-PUR30CC PUR Püskürtme Valfimizi Neden Seçmelisiniz

• PUR ve Sıcak-Eriyik Uygulamaları İçin Uzmanlaşmıştır
  Valf, ısıtılmış yüksek viskoziteli yapıştırıcıları işlemek üzere tasarlanmıştır, bu da onu zorlu PUR dağıtım işlemleri için uygun hale getirir.
• Kararlı Püskürtme Kalitesi
  Entegre ısıtma ve akış yolu tasarımı, yapıştırıcı kararlılığını korumaya yardımcı olur, ipliklenme, damlama ve tutarsız nokta hacmini azaltır.
• Temassız Proses Koruması
  Püskürtme dağıtımı, nozülün iş parçasıyla temasını en aza indirir, hassas bileşenleri ve düzensiz yüzeyleri korumaya yardımcı olur.
• Otomatik Hatlara Kolay Entegrasyon
  Standart dağıtım platformlarına monte edilebilir ve dağıtım kontrolörleri veya otomasyon sistemleri aracılığıyla kontrol edilebilir.
• Pratik 30CC Kapasite
  30CC haznesi, sürekli çalışma süresi ve ekipman ayak izi arasında denge kurarak sık dolum gerektirmeyen verimli üretimi destekler.
• Bakım Dostu Tasarım
  Modüler bileşenler daha kolay temizlik, nozül değişimi ve günlük bakım sağlar, üretim kesintilerini azaltmaya yardımcı olur.
• Teknik Destek Mevcut
  Yapıştırıcı tipinize ve uygulamanıza göre uygun nozulları, sıcaklık ayarlarını, kontrolör eşleştirmesini ve işlem parametrelerini onaylamanıza yardımcı olabiliriz.

Teklif İçin Bize Ulaşın

Sıcak eriyik yapıştırıcı dağıtımı için güvenilir bir PUR püskürtme valfine ihtiyacınız varsa, HS-PF-PUR30CC otomatik yapıştırma ve hassas dağıtım uygulamaları için güçlü bir seçenek olabilir.

Lütfen yapıştırıcı tipinizi, viskozitenizi, gerekli nokta boyutunu veya çizgi genişliğini, dağıtım hızınızı, çalışma sıcaklığınızı ve makine arayüzü gereksinimlerinizi paylaşın. Buna göre uygun bir yapılandırma önerecek ve bir fiyat teklifi sunacağız.
