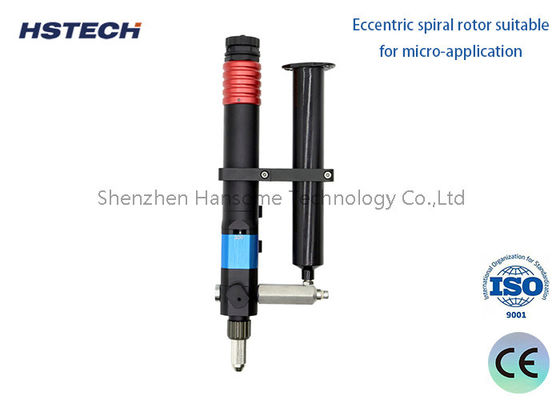

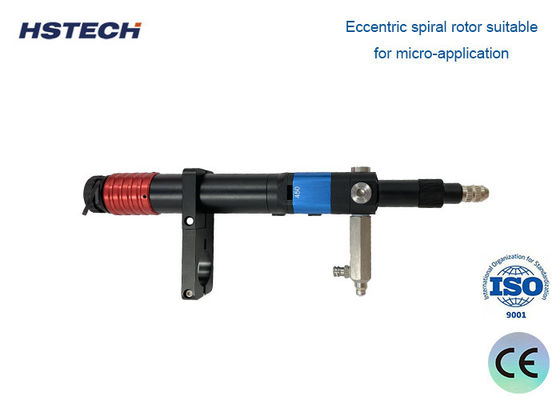

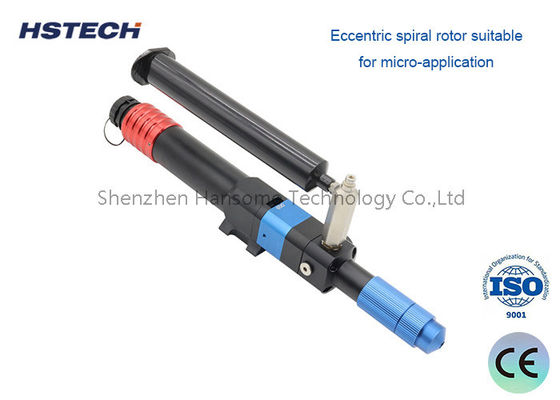

Tek Tüplü Vidalı Valf Servo Motor Tahrikli Volumetrik Sıvı Taşıma HS 300 HS 450 HS 600 HS 700

Volumetrik Sıvı Taşıma Servo Motorlu Tek Tüpli Ventil HS 300 HS 450 HS 600 HS 700 SMT PCB Endüstriyel Sıvı Uygulamaları için Yüksek Hassasiyetli Kütlelendirme Ventili

Makine Girişi

Tek Tüp viski valfleri, yüksek hassasiyetli niceliksel taşıma olayları için uygun olan hassaslıklı hacim ölçüm ve taşıma ürünleridir.Tek bileşenli vida pompası spiral yapı tasarımını benimsiyor, vida ve statör kendi kendini mühürleyen bir tasarımdır, statör boşluğunda, kuantitatif taşıma fonksiyonunu gerçekleştirmek için vida döner.ve ortamın özelliklerini etkilemez. Aynı zamanda geri çekim motoru üzerinden geri döndürülebilir, yapışkan kırılmasını gerçekleştirmek kolay, damlatma sürecinin mükemmel çözümü, çekme sorunu.

1- Volumetrik sıvı taşıma.

2- Servo motor sürücü.

3Mikro uygulama için uygun eksantrik spiral rotor.

4Mükemmel korozyon direnci olan statör.

5. Mikro uygulamalar için hafif dağıtım valfi.

6Düşük viskoziteden yüksek viskozitelere uygun.

7.Dayanıklı yapıştırıcı çıkışı ve yüksek dağıtım doğruluğu.

8- Kanama ya da çekme sorunları yok.

Çalışma prensibi

1Tek boru vida valfinin (tek parça vida valf) hacim ölçüm ve doldurma sistemi, rotor ve stator arasında hermetik bir tasarımla sonsuz piston prensibine dayanmaktadır.ve statör çekirdeğinin içinde dönen rotor, sıvının düşük ve yüksek viskozlukta olan sıvılar için kolloid miktarını elde etmek için.

2Her bir uygulamanın özü, basınç istikrarını ve pompanın doğrusal özelliklerini sağlayabilen hacimsel dağıtım ölçüm pompalarına dayanmaktadır.Pompa hızı arasındaki ilişkinin belirlenmesi, zaman ve akış hızı, böylece sabit malzeme zaman veya pompanın dönüş hızı ile ölçülebilir.

3Düşük viskozluktan yüksek viskozluğa kadar, aşınmaya dayanıklı ve yapıya duyarlı yüksek dolgunluklu sıvılar, viskozluktan etkilenmez.

Mermi valfleri için statör ve rotor

1. statör çekirdeği FFKM, FKM, NBR, isteğe bağlı olarak yapılmıştır. statör konutu AL 7075'ten yapılmıştır ve yüzey yüksek yüzey finişini artırmak için döner frezeleme sonrası ince topraklanmıştır.Yüzey, yüksek yüzey finişini artırmak için siklon frezeleme sonrası ince freze edilirStator çekirdeği ve stator konutu, stator ve rotor uyumunun doğruluğunu sağlamak için dökümlüdür.

2. Sürüş şaftının malzemesi SUS304'tür, yüzey yüksek yüzey finişini artırmak için CNC torna işleme sonrası ince öğütülür (0.40).bu da, vida'nın sürücü çubuğunun yüksek hızda döndürülmesiyle boğulmamasını sağlar (maksimum hız 2'ye kadar olabilir).2 dönüş/saniye).

3vida malzemesi ithal paslanmaz çeliktir.Yüzeyi, siklon frezeleme sonrasında ince öğütülmüş ve daha sonra yüksek yüzey finişini ve aşınma dayanıklılığını artırmak için titanyumla kaplanmıştır.Seramik malzemeler de mevcuttur.

4Rotor ve statörün birleşimi mühürlü bir boşluk oluşturur ve motor sabit bir tükürme etkisi oluşturmak için rotoru döndürerek sürekli yapıştırıcı parçacıkları dışarı çıkarır.

Spesifikasyon

Ürün Özellikleri ve Avantajları

Yüksek yapıştırıcı dağıtım hassasiyeti
Servo motor sürücüsü ve eksantrik vida çubuğu beslemeyi benimseyerek, yapıştırıcı yapıştırıcının sürekli ve istikrarlı bir şekilde çıkarabilmesi için.

Çok çeşitli yapıştırıcı viskozlukları ve tükürme hacimleri
Motor hızının ve gaz basıncının ayarlanması, farklı yapıştırıcı viskozitelerini dağıtmak ve yapıştırıcı tükürük miktarını hızlı bir şekilde değiştirmek için kullanılabilir.

Yapıştırıcı damlatılmamalı ve çekilmemelidir.
Motor geri döner ve geri emiyor, bu da iplik damlatma ve çekme problemini kolayca çözüyor.

Statorun büyük uyarlanabilirliği
Stator orta korozyona dayanıklıdır ve kullanıcının sahip olma genel maliyetini büyük ölçüde azaltan uzun bir hizmet ömrüne sahiptir.

Hacim ölçümü
Gerçek hacimsel taşıma, akış hızı basınç değişikliklerinden etkilenmez.

Yüksek çıkış basıncı
Tek pompa çıkış basıncı ≥ 20 bar

Uygulama Senaryoları

Elektronik ve SMT Montajı- PCB'ler ve yarı iletken paketleri üzerine lehimli pasta, iletken yapıştırıcılar, dolgu altındaki malzemeler ve uyumlu kaplamalar dağıtmak.Valfın hassas hacim kontrolü, ince tonlu bileşenler üzerinde tek tip nokta yerleştirmesini sağlar, köprü oluşturmayı, boşlukları ve yeniden işlemeyi azaltır.

Otomotiv ÜretimiMotor, şanzıman ve elektronik modül montajı sırasında yapısal yapıştırıcılar, iplik dolapları, gazlama malzemeleri ve termal arayüz bileşikleri uygulamak.Sürekli boncuk hacmi bağlanma gücünü arttırır ve sert çalışma koşullarında güvenilirliği kapatır.

Tıbbi Cihaz Üretimi• Biyokompatibel yapıştırıcıların, UV-kurulabilir reçinlerin ve kateterler, şırıngalar, teşhis kartuşları ve yerleştirilebilir bileşenler için yağlayıcıların ölçümü.Tekrarlanabilir dağıtım profili, onaylanmış üretim süreçlerini ve düzenlemeye uygunluğu destekler..

Endüstriyel Montaj ve Ambalaj● Aygıtlar, sensörler, konektörler, piller ve tüketici mallarında mühürleme, yapıştırma ve kaplama uygulamaları.Valf hem otomatik hat üretim hem de yarı otomatik bank üstü dağıtım ayarlarını eşit güvenilirlikle işliyor.

Yeni Enerji ve Pil ÜretimiBatarya hücresi ve modül montajında termal pasta, yapısal yapıştırıcılar ve elektrolit malzemelerin dağıtılması, malzeme hacminin doğruluğunun termal performansı ve hücre ömrünü etkilediği yerler.

Neden Tek Tüplü Ventilimizi Seçiyorsunuz?

Gerçek Hacimsel Doğruluk¢ Malzeme viskozitesi sürüklenmesi ve hava basıncı dalgalanmalarından muzdarip olan zaman basıncı dispansörlerinin aksine,Servo motorlu vida valfiBu, uzun üretim sürelerinde, malzeme parti değişikliklerinde dağıtım tutarlılığının korunması anlamına gelir.ve çevresel sıcaklık değişimleri, malzeme atıklarının ve kusur oranlarının azaltılması.

Geniş viskozite uyumluluğuTek borulu vida mimarisi, tıkanmadan veya titreşmeden su benzeri çözücülerden yüksek dolgunlukta pastalara ve yağlara kadar sıvıları işliyor.ve tixotropik bileşiklerin hepsi sorunsuz bir şekilde yönetilir., bir valfi birden fazla ürün hattı için uygun hale getirir.

Programlanabilir ve TekrarlanabilirHer bir dağıtım parametresi dönme hızı, yönü, dönme sayısı, ivme ve geri çekme servo sürücü ile dijital olarak kontrol edilir.ve makineler arasında aktarılır, üretim katında bir birim veya yüz tane çalıştırırsanız aynı sonuçları sağlar.

Temiz ve Damlasız Servis¢ Entegre çekme ve ters dönüş işlevselliği, her dağıtım döngüsünden sonra ipleme, damlama ve kuyruğu ortadan kaldırır.ve hassas elektronik bileşikler üzerindeki kirliliği önler.

Modüler ve Temizliği KolayTek boru tasarımı, ıslanmış parçaları en aza indirir, sökme, temizleme ve malzeme değişimini hızlı ve basit hale getirir.Valfın kullanım ömrü boyunca duraklama sürelerini ve bakım maliyetlerini düşük tutmak.

Ölçeklenebilir Model Aralığı️ ileHS-300, HS-450, HS-600 ve HS-700Seçenekler, çok büyük bir ekipman için fazla ödeme yapmak ya da küçük bir valfle mücadele etmek yerine, uygulamanıza uygun akış kapasitesini seçersiniz.Her model aynı kontrol arabirimini ve montaj izini paylaşır, hat entegrasyonunu ve operatör eğitimini basitleştirmek.

İşleminiz için doğru konfigürasyonu bulmaya hazır mısınız?

Her dağıtım uygulamasının kendi malzeme, hacim ve verim gereksinimleri vardır.Tek tüplü vida valfierken yapılandırma önemli zaman, malzeme ve yeniden işleme maliyetini kaydedebilir.

Sıvı türünüzü, hedef dağıtım hacmi, üretim hızı ve mevcut otomasyon kurulumunu mühendislik ekibimizle paylaşın.HS serisimodel, kontrol parametrelerini tavsiye edin ve gerektiğinde, üretime başlamadan önce doğruluğunu ve tekrarlanabilirliğini doğrulayabilmeniz için gerçek malzemenizi kullanarak örnek dağıtım testlerini düzenleyin.

Bize dağıtım sorununuzu anlatın ve size uygun bir çözüm bulmaya çalışalım.
