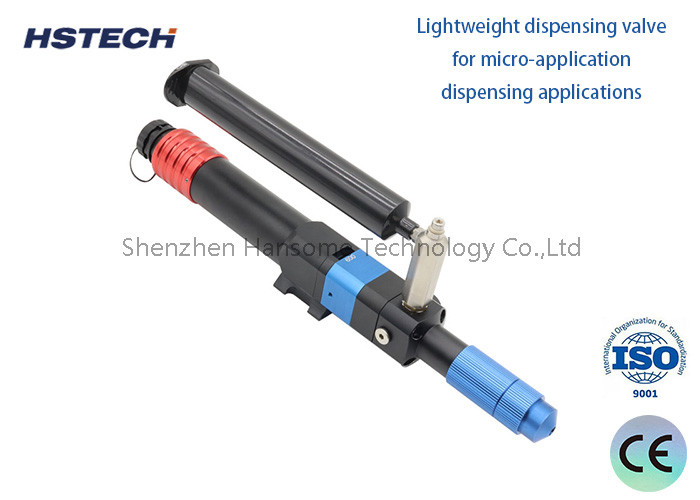

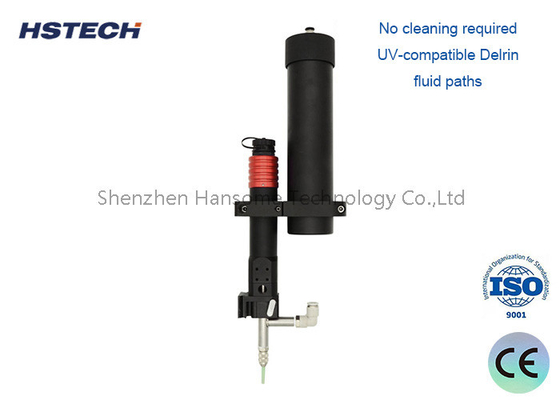

SMT/FPC/PCB,montaj için Servo Motor Sürücü Servisyon Valfi

SMT FPC PCB Montajı için Servo Motor Sürücü dağıtım valfi

Makine Girişi:

Tek Tüp viski valfleri, yüksek hassasiyetli niceliksel taşıma olayları için uygun, hassaslıklı hacim ölçüm ve taşıma ürünleridir.Tek bileşenli vida pompası spiral yapı tasarımını benimsiyor, vida ve statör kendi kendini mühürleyen bir tasarımdır, statör boşluğunda, kuantitatif taşıma fonksiyonunu gerçekleştirmek için vida döner.ve ortamın özelliklerini etkilemez. Aynı zamanda geri çekim motoru üzerinden geri döndürülebilir, yapışkan kırılmasını gerçekleştirmek kolay, damlatma sürecinin mükemmel çözümü, çekme sorunu.

1.Volumetrik sıvı taşımacılığı

2.Servo motor sürücüsü

3Mikro uygulama için uygun eksantrik spiral rotor

4Mükemmel korozyon direnci olan statör

5Mikro uygulamalara yönelik hafif dağıtım valfleri

6Düşük viskozluklu veya yüksek viskozluklu jeller için uygundur

7.Dayanıklı yapıştırıcı çıkışı ve yüksek dağıtım doğruluğu.

8- Kanama veya çekme sorunları yok.

Çalışma prensibi:

1Tek boru vida valfinin (tek parça vida valf) hacim ölçüm ve doldurma sistemi, rotor ve stator arasında hermetik bir tasarımla sonsuz piston prensibine dayanmaktadır.ve statör çekirdeğinin içinde dönen rotor, sıvının düşük ve yüksek viskozlukta olan sıvılar için kolloid miktarını elde etmek için.

2Her uygulamanın özü, basınç istikrarını ve pompanın doğrusal özelliklerini sağlayabilen hacimsel dağıtım ölçüm pompalarına dayanmaktadır.Pompa hızı arasındaki ilişkinin belirlenmesi, zaman ve akış hızı, böylece sabit malzeme zaman veya pompanın dönüş hızı ile ölçülebilir.

3Düşük viskozluktan yüksek viskozluğa kadar, aşınmaya dayanıklı ve yapıya duyarlı yüksek dolgunluklu sıvılar, viskozluktan etkilenmez.

Mermi valfleri için statör ve rotor:
1. statör çekirdeği FFKM, FKM, NBR, isteğe bağlı olarak yapılmıştır. statör konutu AL 7075'ten yapılmıştır ve yüzey yüksek yüzey finişini artırmak için döner frezeleme sonrası ince topraklanmıştır.Yüzey, yüksek yüzey finişini artırmak için siklon frezeleme sonrası ince freze edilirStator çekirdeği ve stator konutu, stator ve rotor uyumunun doğruluğunu sağlamak için dökümlüdür.
2. Sürüş şaftının malzemesi SUS304 'dir, yüzey yüksek yüzey finişini artırmak için CNC torna işleme sonrası ince öğütülür (0.40).bu da, vida'nın sürücü çubuğunun yüksek hızda döndürülmesiyle boğulmamasını sağlar (maksimum hız 2'ye kadar olabilir).2 dönüş/saniye).
3vida malzemesi ithal paslanmaz çeliktir.Yüzeyi, siklon frezeleme sonrasında ince öğütülmüş ve daha sonra yüksek yüzey finişini ve aşınma dayanıklılığını artırmak için titanyumla kaplanmıştır.Seramik malzemeler de mevcuttur.
4Rotor ve statörün birleşimi mühürlü bir boşluk oluşturur ve motor sabit bir tükürme etkisi oluşturmak için rotoru döndürerek yapıştırıcı parçacıklarını sürekli olarak dışarı çıkarır.

Spesifikasyon:

Ürün Özellikleri ve Avantajları:

Yüksek yapıştırıcı dağıtım hassasiyeti

Servo motor sürücüsünü ve eksantrik vida çubuğu beslemesini benimseyerek, yapıştırıcı yapıştırıcı sürekli ve istikrarlı bir şekilde çıkabilir.

Çok çeşitli yapıştırıcı viskozlukları ve tükürme hacimleri

Motor hızının ve gaz basıncının ayarlanması, farklı yapıştırıcı viskozitelerini dağıtmak ve yapıştırıcı tükürük miktarını hızlı bir şekilde değiştirmek için kullanılabilir.

Yapıştırıcı damlatılmamalı ve çekilmemelidir.

Motor geri döner ve geri emiyor, bu da iplik damlatma ve çekme problemini kolayca çözüyor.

Statorun büyük uyarlanabilirliği

Stator orta korozyona dayanıklıdır ve kullanıcının sahip olma genel maliyetini büyük ölçüde azaltan uzun bir hizmet ömrüne sahiptir.

Hacim ölçümü

Gerçek hacimsel taşıma, akış hızı basınç değişikliklerinden etkilenmez.

Yüksek çıkış basıncı

Tek pompa çıkış basıncı ≥ 20 bar

Uygulama Alanları

Otomotiv, Elektronik, Havacılık, Yenilenebilir Enerji, Gıda Endüstrisi, Farmasötikler, Biyoteknoloji, 3D Baskı
