SMT Hatları için PCB Yükleyici Otomatik Çıplak Kart Yükleyici PCB Taşıma Ekipmanı

SMT Hatları için PCB Yükleyici Otomatik Çıplak Kart Yükleyici PCB Taşıma Ekipmanı

Marka Adı:	HSTECH
Model Numarası:	HS-DS400
Moq:	1 adet
Fiyat:	negotiable
Ödeme Şartları:	T/T
Tedarik Yeteneği:	1 Takım

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

CE,ISO

Ürün adı:

PCB ayırıcı

Diğer Ad:

Çıplak tahta yükleyici

PCB Kalınlığı:

0,6~4,0 mm

Hava Basıncı:

0.6MPa

Güç kaynağı:

AC110V/220V, tek fazlı

Garanti:

1 Yıl

Ambalaj bilgileri:

Ahşap

Yetenek temini:

1 Takım

Vurgulamak:

SMT için otomatik PCB ayırıcı

çıplak kart yükleyici ekipmanı

garantili PCB taşıma makinesi

Ürün Tanımı

SMT üretim hatları için otomatik PCB ayırıcı

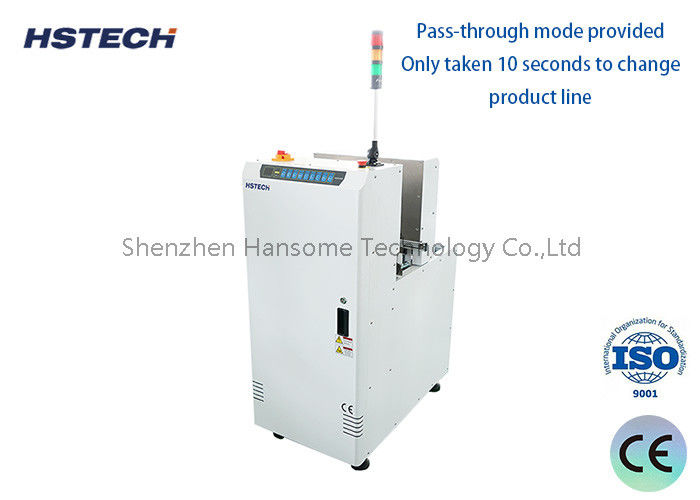

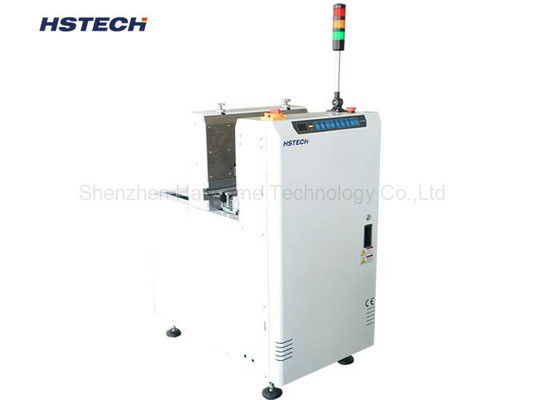

BuHSTECH Destacker (Çıplak Tahta Yükleyici)PLC program kontrolü, stabil bir alüminyum yapısı ile, SMT üretim hattına çıplak PCB'leri verimli bir şekilde ayırmak ve yüklemek için tasarlanmış otomatik bir PCB yükleme çözümüdür.ESD güvenli taşıma kemeri ve SMEMA uyumluluğu, makine otomatik PCB işleme için pratik bir çözüm sunar.

Destacker, sürekli PCB yüklemesinin, hızlı ürün değişikliğinin ve istikrarlı kart taşımalarının önemli olduğu üretim ortamları için tasarlanmıştır.geçiş modu, makineyi farklı PCB üretim hattı konfigürasyonlarına entegre ederken daha fazla esneklik sağlar.

HSTECH iki standart model sunuyor.HS-DS400veHS-DS530, çeşitli üretim gereksinimlerini karşılamak için farklı PCB boyut aralıklarını destekler.

Temel Özellikler

PLC Program Kontrolü

Çözücü kullanıyorPLC program kontrolümakinenin işletim sırasını ve PCB yükleme işlemini yönetmek için. PLC tabanlı kontrol sistemi günlük üretim için istikrarlı ve uygun bir çalışma sağlar,makinenin otomatik bir SMT PCB işleme sistemi parçası olarak çalışmasına izin verirken.

Ağır Alüminyum Yapısı

Makine birağır taban tasarımı olan alüminyum yapısıGüçlendirilmiş taban, çalışma sırasında istenmeyen makine değişiminin önlenmesine yardımcı olur ve sürekli PCB taşımacılığı için istikrarlı bir platform sağlar.Bu tasarım, ekipman istikrarının güvenilir kart aktarımı için önemli olduğu üretim ortamları için özellikle uygundur..

Geçiş Modu

Ageçiş moduEsnek üretim hattı entegrasyonu için sağlanmıştır. Üretim düzenine bağlı olarak, Destacker farklı PCB işleme gereksinimlerini desteklemek için yapılandırılabilir,SMT ekipmanlarıyla entegre edilmesini kolaylaştırmak.

Hızlı Ürün Değişimi

Çözücü, ürün değişimi için tasarlanmıştır.Ürün hattını değiştirmek için sadece yaklaşık 10 saniye gerekir.Bu hızlı geçiş yeteneği, çoklu PCB modellerini ve sık ürün değişikliklerini işleyen üretim ortamları için özellikle yararlıdır.

Kullanıcı Dostu Kontrol

Makine özellikleriKonforlu kontrol düğmeleriBasit bir işletim için.dokunmatik ekran kontrol seçeneğiAyrıca, daha uygun bir makine işletim deneyimi isteyen müşteriler için alternatif bir arayüz sağlıyor.

PCB'nin kesintisiz yüklenmesi

Destacker destekler.kesintisiz yükleme, üretim hattına sürekli PCB tedarikini sürdürmeye yardımcı olur.Bu özellik PCB işleme sırasında gereksiz kesintileri azaltabilir ve sabit kart besleme gerektiren otomatik SMT üretim ortamları için uygundur.

ESD Taşıma Kuşağı

Makine birESD taşıma kemeriPCB taşımacılığı için. ESD odaklı taşıma tasarımı, PCB taşımacılığı sırasında elektrostatik korumanın önemli bir husus olduğu elektronik üretim ortamları için uygundur.

Akıllı Makine Hata Görüntüsü

Destacker kendi kendine programlanmış birmakine hatası gösterme sistemi. Farklı makine hatalarına farklı hata kodları atanır. Her hata kodu makine kapısının arkasına yerleştirilen ilgili bakım talimatlarına karşılık gelir.Bu, operatörlerin ve bakım personelinin makine hatasının türünü hızlı bir şekilde belirlemelerine ve ilgili bakım bilgilerine başvurmalarına olanak tanır.

SMEMA Uyumlu

ÇıkarıcıSMEMA uyumlu, uyumlu SMT üretim hattı ekipmanı ile entegrasyon için uygun hale getirir.Bu, Çıplak Tahta Yükleyici'nin diğer SMT hat ekipmanlarıyla birlikte otomatik bir PCB işleme sistemi içine dahil edilmesini sağlar.

PCB Çözücü Nasıl Çalışır?

BuÇıplak tablo yükleyicisi / PCB ayırıcıPCB üretim hattının başında yerleştirilmiştir. Çıplak PCB'ler makineye yüklenir.ve Destacker tahtaları tek tek ayırır ve aşağı üretim ekipmanına aktarır.

Makine daha sonra programlanmış çalışma dizisine göre yükleme işlemine devam eder ve SMT hattına sabit bir çıplak PCB tedarik eder.Bu tür otomatik PCB işleme üreticilerin manuel tablo işleme azaltmak ve süreçler arasında PCB besleme tutarlılığını artırmak yardımcı olabilir.

SMT PCB İşleme için tasarlanmıştır

HSTECH Destacker, otomatik çıplak tahta yükleme gerektirdiği PCB üretim hatları için uygundur.

SMT üretim hatları
PCB montaj hatları
PCBA üretimi
Elektronik üretim
EMS üretimi
OEM/ODM elektronik üretimi
Otomatik PCB işleme sistemleri

Daha geniş bir PCB işleme çözümünün bir parçası olarak kullanılabilir.PCB taşıyıcıları, tamponları, boşaltıcıları ve diğer SMT hattı ekipmanları.

Teknik özellikler

Model	Verimli PCB Boyutu	Makine Boyutları	Ağırlık
HS-DS400	50 × 50 - 400 × 400 mm	505 × 825 × 1200 mm	200 kg
HS-DS530	50 × 50 - 530 × 500 mm	600 × 920 × 1200 mm	250 kg

Neden HSTECH PCB Çözücü'nü seçiyorsunuz?

Dayanıklı PCB Taşıma

Ağır işleme uygun alüminyum yapısı ve ağır taban tasarımı, PCB yükleme sırasında sabit ekipman çalışmasını sağlamaya yardımcı olur.

Esnek Üretim

Geçiş modu ve SMEMA uyumluluğu, makinenin farklı SMT üretim hattı yapılandırmalarına entegre edilmesini sağlar.

Hızlı Değişim

Yaklaşık10 saniye.ürün hattı değişimi için gereklidir, bu da makineyi birden fazla PCB modeli olan üretim ortamları için uygun hale getirir.

Sürekli yükleme

Kesintisiz yükleme fonksiyonu, aşağıda SMT süreçleri için sürekli bir PCB tedarikini sürdürmeye yardımcı olur.

Kolay Bakım

Programlanmış hata göstergesi ve ilgili bakım talimatları, operatörlerin makine sorunlarını daha verimli bir şekilde tespit etmelerine yardımcı olur.

ESD Koruması

ESD taşıma kemeri, elektronik üretim ortamlarında PCB işleme uygulamaları için tasarlanmıştır.

Tipik SMT hattı uygulaması

Tipik bir PCB işleme konfigürasyonu şöyle düzenlenebilir:

Çıplak PCB Yükleme -> PCB Çıkartıcı -> Taşıyıcı -> Lehimleme Yapıştırıcı Baskı -> Al ve Yerleştir -> Geri Akış -> AOI -> PCB İndirme

HSTECH Destacker,ön uç PCB yükleme ekipmanları, otomatik olarak çıplak PCB'leri SMT üretim sürecine sokar.Destacker ayrıca el ile PCB yükleme işlemlerini azaltmak için bir otomasyon çözümü olarak da düşünülebilir..

Çoklu PCB Üretimi için PCB Çözücü

Farklı PCB modellerini işleyen EMS ve PCBA üreticileri için, hızlı ürün değişimi üretim esnekliğinin önemli bir parçası olabilir.HSTECH Destacker hızlı bir değişim konsepti ile tasarlanmıştır., ürün hattını değiştirmek için yaklaşık 10 saniye gerektirir. Bu, aynı hat üzerinde farklı PCB ürünlerinin işlenmesi gereken üretim ortamları için uygun hale getirir.

PLC kontrolü, kullanışlı işletim ve geçiş işlevselliği ile birleştirilen makine, otomatik çıplak PCB işleme için pratik bir çözüm sunar.
