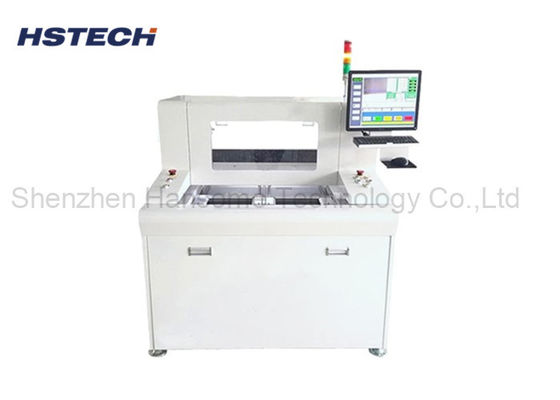

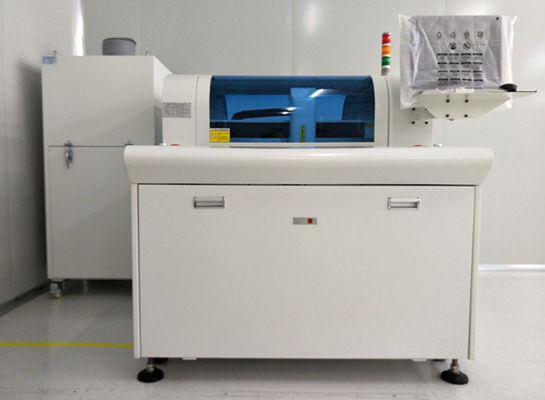

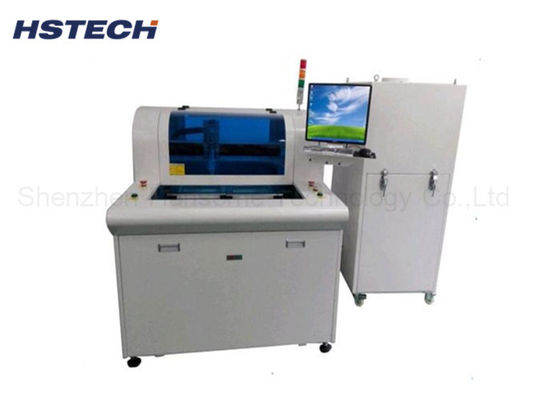

Çifte Platform 4 Eksenli PCBA Router Makinesi CCD Algılama ile Otomatik PCB Depanling Makinesi

Çifte Platform 4 Eksenli PCBA Router Makinesi CCD Algılama ile Otomatik PCB Depanling Makinesi

Marka Adı:	HSTECH
Model Numarası:	RM-560
Moq:	1 adet
fiyat:	negotiable
Ödeme Şartları:	T/T
Tedarik Yeteneği:	1 Takım

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE,ISO

Ürün Adı:

PCBA Yönlendirici Makinesi

Diğer Ad:

otomatik pcb yönlendirici

Gerilim:

AC380V 50Hz

Yönlendirme Mili:

6000rpm

Brüt ağırlık:

700kg

Garanti:

1 Yıl

Ambalaj bilgileri:

Ahşap

Yetenek temini:

1 Takım

Vurgulamak:

4 eksenli PCBA yönlendirici makine

CCD algılayıcısı

CCD'li otomatik PCB düzenleme makinesi

Ürün Tanımı

Çift Platformlu 4 Eksen PCBA Yönlendirici Makinesi

SMT işlem sonrası PCBA düzeneklerinin hassas şekilde ayrılması için CCD Algılamalı Otomatik PCB Panel Açma Makinesi.

Ürüne Genel Bakış

Bu çift platformlu otomatik PCB panel çıkarma yönlendiricisi, SMT işlem sonrası PCBA kesimi için özel olarak tasarlanmış hassas ayırma ekipmanıdır. HIWIN yüksek hassasiyetli doğrusal kılavuzlar, 4 eksenli tam servo sürüş sistemi ve istikrarlı 6000RPM yüksek hızlı yönlendirme iş mili içeren makine, önceden programlanmış kesme yollarını takip ederek tam otomatik olarak çalışır.

Damga deliği bağlantılı PCB'ler, kavisli devre kartları ve çeşitli düzensiz şekilli düzenekler için ayırma gereksinimlerini etkili bir şekilde karşılar ve daha temiz, stressiz panel çıkarma sonuçları sunmak için eski geleneksel V-Cut ayırıcıların yerini alır.

Yerleşik CCD görsel konumlandırma algılama özelliğine sahip Windows işletim sistemini kullanan operatörler, tüm kesme prosedürünü gerçek zamanlı olarak izleyebilir, böylece seri elektronik üretimi için istikrarlı işleme doğruluğu ve tutarlı bitmiş PCB kalitesi sağlanır.

Çalışma Prensibi

Dosya İçe Aktarma ve Program Ayarı:Operatörler, her kart modeli için bağımsız yönlendirme programları oluşturmak amacıyla PCB Gerber dosyalarını içe aktarır veya Windows dokunmatik kontrol sisteminde kesim parçalarını manuel olarak işaretler.
CCD Görsel Konumlandırma Kalibrasyonu:Yerleşik CCD kamera, kesim izlerini kalibre etmek için PCB referans işaretlerini otomatik olarak tanımlayarak manuel konumlandırma hatalarını ortadan kaldırır.
Servo Tahrikli Hassas Yönlendirme:4 eksenli servo motor sistemi, önceden ayarlanmış yollar boyunca hareket etmek için 6000RPM yüksek hızlı iş milini çalıştırır. Keskin yönlendirme ucu, PCBA üzerindeki bileşenleri germeden veya çatlatmadan PCB bağlantı tırnaklarını nazikçe keser.
Toz Toplama ve Bitmiş Kart Çıkışı:Entegre bir dahili toz toplayıcı, çalışma alanını temiz tutmak için çalışma sırasında tüm kesme artıklarını ve reçine tozunu emer. Yönlendirme tamamlandıktan sonra, ayrılmış PCB'ler boşaltılmaya hazırdır.

Temel Özellikler

Düşük titreşimli ve parça hasarı olmayan düzgün kesim için 6000 RPM yüksek hızlı freze mili
Üretim verimliliğini en üst düzeye çıkarmak için alternatif yükleme ve boşaltma için çift bağımsız çalışma masası tasarımı
Ultra yumuşak hareket, uzun servis ömrü ve istikrarlı kesme hassasiyeti için tam HIWIN doğrusal kılavuz iletimi
Doğru konum kontrolü ve 0,02 mm'den az tekrarlama konumlandırma hatası ile 4 eksenli servo motor tam tahrikli
Gerber dosyasını doğrudan içe aktarmayı ve manuel noktadan noktaya konumlandırmayı destekleyen Windows akıllı işletim sistemi
Gerçek zamanlı iz izleme ve otomatik ofset düzeltme için dahili CCD görsel algılama sistemi
PCB tozunu ve kesme artıklarını toplamak, iş milini ve atölye ortamını korumak için entegre güçlü toz toplayıcı
FR4 sert PCB, alüminyum alt tabaka, FPC esnek devre kartı ve kompozit kartlar dahil geniş malzeme uyumluluğu
Geleneksel V-Cut ayırıcıların ideal alternatifi, damga deliği bağlantılı panellerin ve kavisli özel şekilli levhaların işlenmesi
Düşük çalışma gürültüsü, kompakt gövde tasarımı, kolay bakım ve basit operatör eğitimi

Teknik Özellikler

Modeli	RM-560
Yapı	Tek Mil, ikili çalışma platformları
Makine Boyutu (mm)	100012001550
Brüt ağırlık	700kg
Toz Toplayıcı Boyutu (mm)	6256001600
Toz Toplama Yöntemi	Alt koleksiyon
Çalışma Platformu Boyutu	300*400mm
Platform Sürüş Tipi	Çift döner platformlu, 3 fazlı motor invertörlü hassas dilimleyici
Sürüş Sistemi	X/Y/Z ekseni servo motor tarafından tahrik edilir, W ekseni üç fazlı motor frekans invertörü tarafından tahrik edilir
Yönlendirme Mili	6000rpm
Kesme Hızı	1-100 mm/sn
Kesme Hassasiyeti	±0,05 mm
Tekrar Doğruluğu	±0,02 mm
Eksen Hareket Hızı	800 mm/sn
Z Ekseni Sistemi	Vida tahrikli, çift kılavuzlu
Yönlendirici Kiti	Freze bıçağı, φ0,8~φ3,0 sola dönüş, Şaft Tungsten Çelik
Takım Ömrü Kontrolü	Yazılım programı kontrolü
Aktif Koruma Fonksiyonu	Güvenlik ışık perdesi
Güvenlik Kapısı	Manuel kapı
Hata Alarmı	Evet
Program Yöntemi	Kendi kendine programlama, klavye ve fare ile kontrol edilen kamera

Uyumlu PCB Malzemeleri

FR4 sert devre kartı, alüminyum tabanlı PCB, FPC esnek kart, CEM-1 kompozit kart, ince çok katmanlı PCB

Ana Depaneling Uygulamaları

Damga deliği bağlantılı PCB panelleri
Düzensiz kavisli kontur devre kartları
Hassas SMT bileşenlerine sahip ince, hassas düzenekler
Küçük seri prototip PCBA ve büyük hacimli seri üretim hatları
