Twin Table Otomatik Spindle Bit Routing PCB Depaneling Router Makinesi

Marka Adı:	HSTECH
Model Numarası:	RT-350/RT360
Moq:	1 set
fiyat:	negotiable
Ödeme Şartları:	D/P,T/T,Western Union,MoneyGram
Tedarik Yeteneği:	Ayda 20 TAKIM

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Ürün Adı:

PCB Depaneling Yönlendirici Makinesi

Renk:

Beyaz

platformu:

Çifte.

Kesici Takım:

Yönlendirme bitleri

İşletim sistemi:

pencereler

Toz Toplama:

Toz toplayıcı

Garanti:

1 yıl

Voltaj:

AC220V 50Hz

Ambalaj bilgileri:

Köpüklü ahşap paket

Yetenek temini:

Ayda 20 TAKIM

Vurgulamak:

Otomatik Spindle PCB Depaneling Router Makinesi

Çift Masa PCB Depaneling Router Makinesi

Bit Yönlendirme PCB Depaneling Router Makinesi

Ürün Tanımı

İkiz Masa Otomatik Spindle Bit Routing PCBA Depaneling Router Makinesi

Ana Özellikleri
1.Çin / İngilizce yazılım işletim sistemi
2.Alman markası Basler yüksek hızlı kamera tüm tablo fotoğraf programlama modu
3Otomatik yönlendirme aracı ((bit) değişimi, kırılma aracı algılama, araç yüksekliği düzeltme fonksiyonu ile donatılmıştır.
4Üretim verimliliğini artırmak için sürekli çift masa çalışması

Özellikleri

Makine modeli	RTdışarık	NT1sözleşme	RT360A	RT380A
PCB kesme boyutu	340*360MM	340*360MM	340*360MM	350*250MM
Kesme nesnesi	Düzler, noktalar, kemerler, daireler vb.	Düzler, noktalar, kemerler, daireler vb.	Düzler, noktalar, kemerler, daireler vb.	V kanalı, damga deliği, dairesel nokta, vb.
Kesme masası	İkiz masa	İkiz masa	İkiz masa	İkiz masa
Kesme doğruluğu	±0.08MM	±0.05MM	±0.05MM	±0.05MM
Tekrar doğruluk	±0,015MM	±0.01MM	±0.01MM	±0.01MM
Maksimum aks hareket hızı	X,Y1,Y2:1000mm/s,Z ekseni:800mm/s	X,Y1,Y2:1000mm/s,Z ekseni:800mm/s	X,Y1,Y2:1000mm/s,Z ekseni:800mm/s	X,Y1,Y2:1000mm/s,Z ekseni:800mm/s
Döner	Çin markası	Çin markası/NSK spindle (ihtiyaç duyulmaz)	Japonya NSK/Almanya Sycotec	V bıçağı+Çin markası filikası
Araç değişimi modu	El alet değişimi	El alet değişimi	Otomatik	El alet değişimi
Döner yönlendirme hızı	Max: 60000 rpm	Max: 60000 rpm	Max: 60000 rpm	Max: 60000 rpm
Araç tespiti	Otomatik alet batırma, alet kırma	Otomatik alet batırma, alet kırma	Otomatik alet batırma, alet kırma ve kaydırma tespiti	Otomatik alet batırma, alet kırma ve kaydırma tespiti
Kesme hızı	5 ̊100 mm/s ayarlanabilir	5 ̊100 mm/s ayarlanabilir	5 ̊100 mm/s ayarlanabilir	5 ̊100 mm/s ayarlanabilir
PCB kesim kalınlığı	0.3-3.0MM	0.3-3.0MM	0.3-3.0MM	0.3-3.0MM
Programlama yöntemi	Tüm panel fotoğrafçılığı, resim çizim çizimi öğretimi.	Tüm panel fotoğrafçılığı, resim çizim çizimi öğretimi.	Tüm panel fotoğrafçılığı, resim çizim çizimi öğretimi.	Tüm panel fotoğrafçılığı, resim çizim çizimi öğretimi.
Kontrol yöntemi	PC hassasiyeti 4 eksen kontrolü	PC hassasiyeti 6 eksen kontrolü	PC hassasiyeti 6 eksen kontrolü	PC hassasiyeti 6 eksen kontrolü
X,Y1,Y2,Z tahrikli motor	Çin markası servolu sürücü	PanasonicA6 Servo Sürücüsü	PanasonicA6 Servo Sürücüsü	PanasonicA6 Servo Sürücüsü
Uygun yönlendirme bit boyutu	0.8 ¢3.0MM	0.8 ¢3.0MM	0.8 ¢3.0MM	0.8 ¢3.0MM
Güç kaynağı	AC220V 50/60HZ tek fazlı	AC220V 50/60HZ tek fazlı	AC220V 50/60HZ tek fazlı	AC220V 50/60HZ tek fazlı
Makine boyutu	LWH (1180mm1180mm1350mm)	LWH (1180mm1180mm1350mm)	LWH (1180mm1180mm1350mm)	LWH (1180mm1180mm1350mm)
Makine ağırlığı	800 kg	800 kg	800 kg	800 kg
Toz temizleyicisinin gücü	3 HP	3 HP	3 HP	3 HP
Toz temizleyicisinin güç kaynağı	AC380V 3 fazlı	AC380V 3 fazlı	AC380V 3 fazlı	AC380V 3 fazlı
Tozsuz boyut	LWH (665mm635mm1610mm)	LWH (665mm635mm1610mm)	LWH (665mm635mm1610mm)	LWH (665mm635mm1610mm)
Toz temizleyicinin ağırlığı	155 kg	155 kg	155 kg	155 kg
Toz temizleme yöntemi	Yukarı taraf/alt boyut temizliği (iletilmez)	Yukarı taraf/alt boyut temizliği (iletilmez)	Yukarı taraf/alt boyut temizliği (iletilmez)	Yukarı taraf/alt boyut temizliği (iletilmez)

Ana özellikleri
1Cihaz Bilgisi

Kamera, ışık kaynakları, araçlar vb. kullanımı dahil olmak üzere makine durumu bilgilerini gösterir.

2.Program Editörü
Bu modda, kesim hattı görüntü öğretim yöntemi ile hızlı ve doğru bir şekilde düzenlenebilir.

3Sistem Programı
Bu modda, kullanıcının sadece başlangıç noktasını ve son noktasını ayarlaması gerekir ve makine tüm kesim işlemini otomatik olarak tamamlayacaktır.

4. Konum Düzeltmesi
Bu arayüzde, konumu ayarlayabilirsiniz. Konuma ulaştığınızda, makine otomatik olarak algılar ve durur.

5- El ile çalıştır.
Bu modda, kullanıcı, X / Y eksen hareketi, alet rotasyonu vb. dahil olmak üzere makinenin çeşitli eylemlerini elle kontrol edebilir.

6- Ayarları koruyun.
Bu arayüzde, üretim tarihi, çalışma saatleri, hata kayıtları vb. dahil olmak üzere makinenin çalışma günlüğünü görüntüleyebilirsiniz.

7Süreç parametreleri
Bu arayüzde, kamera parametreleri, ışık kaynağı parametreleri, araç parametreleri vb. gibi makinenin çeşitli parametrelerini ayarlayabilirsiniz.

Avantajlar

İkiz masa, Alman yüksek hızlı kamera ile tüm tablo fotoğraflarını gerçekleştirmek için, daha sonra geleneksel programlama yönteminden tamamen farklı bir programlama. Programlama süresini büyük ölçüde azaltmak.

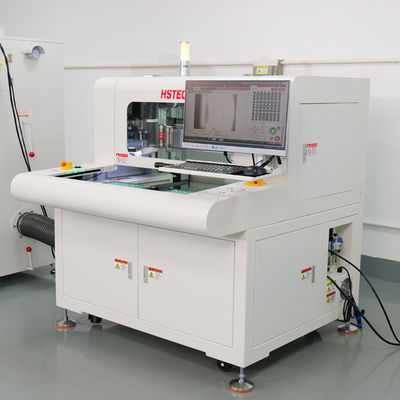

Twin Table Otomatik Spindle Bit Routing PCB Depaneling Router Makinesi 0

Otomatik yönlendirme aracı ((bit) değişimi, kırılma aracı algılama, araç yüksekliği düzeltme fonksiyonu ile donatılmıştır.

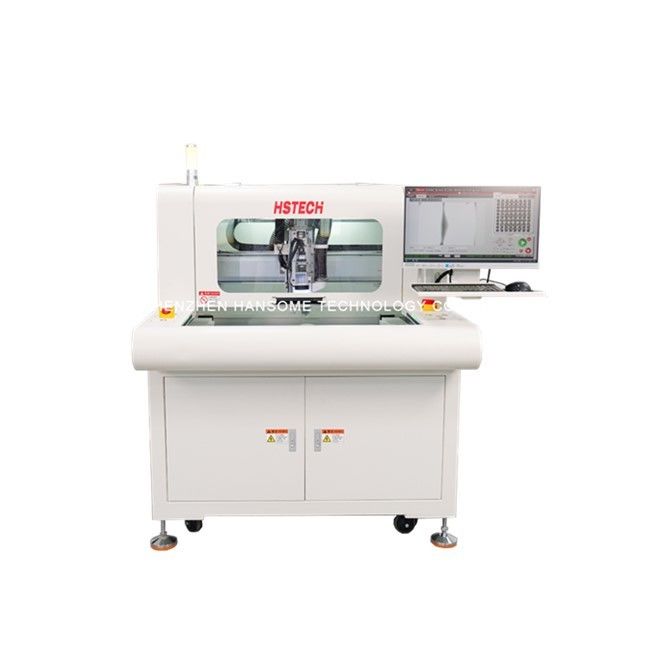

Twin Table Otomatik Spindle Bit Routing PCB Depaneling Router Makinesi 1

Araç değiştirirken yükseklik sapma sorunlarından kaçınmak için otomatik alet düzeltme fonksiyonu

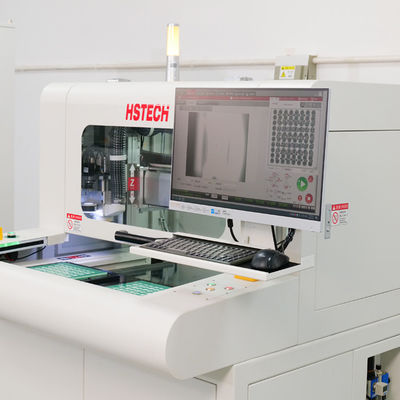

Twin Table Otomatik Spindle Bit Routing PCB Depaneling Router Makinesi 2

Çift masaüstü makinelerin verimliliğini artırmak için sürekli çalışır

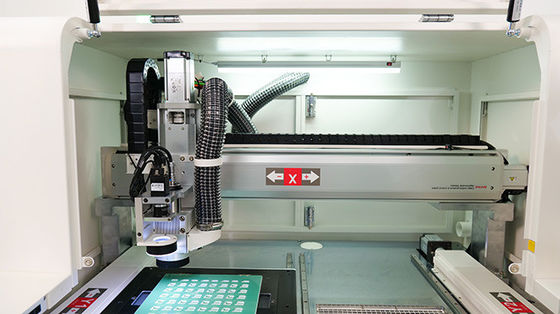

Twin Table Otomatik Spindle Bit Routing PCB Depaneling Router Makinesi 3

Makine gövdesi ve toz toplayıcı

Twin Table Otomatik Spindle Bit Routing PCB Depaneling Router Makinesi 5
