Yüksek hassasiyetli seçici otomatik uyumlu kaplama makinesi görsel iç hat programlama sistemi ile

Marka Adı:	HSTECH
Model Numarası:	HS-H2
Moq:	1 adet
fiyat:	negotiable
Ödeme Şartları:	T/T
Tedarik Yeteneği:	1 Takım

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE,ISO

Ürün Adı:

Selektif uyumlu kaplama makinesi

Konveyör Genişliği:

50-450mm (özelleştirilmiş mevcut)

Bulaşma:

L'den R'ye veya R'den L'ye

Taşıma hızı:

0-12000mm/dak

Programlama modu:

Manuel öğretim

Garanti:

1 Yıl

Ambalaj bilgileri:

Ahşap

Yetenek temini:

1 Takım

Vurgulamak:

Görsel programlama ile selektif uyumlu kaplama makinesi

Kesinlik dağıtım için otomatik uyumlu kaplama makinesi

Garanti ile dize programlama yapıştırıcı dağıtım makinesi

Ürün Tanımı

Görsel Hat İçi Programlama Sistemli Yüksek Hassasiyetli Seçici Otomatik Konformal Kaplama Makinesi

Bu otomatik koruyucu kaplama makinesi, hassas sıvı kontrolü ve ürün yüzeylerine seçici uygulama için tasarlanmış akıllı bir sistemdir. Temel konfigürasyon olarak sağlam bir 3 eksenli hareket platformuyla donatılmış olup, üç boya önleyici, UV yapıştırıcı, anında yapıştırıcı, silika jel, sıcakta eriyen yapıştırıcı ve diğer sıvıları PCB'ler veya ürünler üzerindeki hassas konumlara doğru bir şekilde uygulamak için hem sprey hem de iğne dağıtım valflerini içerir. Makine, PCB'ler ve ürünler için çevresel hasara karşı mükemmel koruma sağlar.

Anahtar Bileşenler

X,Y,Z ekseni servo motor sürüş sistemi
Yüksek hassasiyetli kaplama valfi
Tam İngilizce arayüzlü endüstriyel PC kontrolü
Kararlı makine yapısı ve sağlam çalışma platformu
50-450mm kaplama genişliği

Makine Özellikleri

Hem tüm levha kaplama hem de seçici kaplama uygulamalarına uygun
Paslanmaz çelik makine yapısı sallanmadan stabilite sağlar
Servo motor tahrikli, güvenilir XYZ hareket sistemi
İsteğe bağlı parça programlama modunun manuel ve otomatik girişi ile tam özellikli programlama
Görsel hat içi programlama sistemi nokta, çizgi, yuvarlak ve yay yolu programlamayı destekler
Yüksek sistematik kontrol için Endüstriyel Kişisel Bilgisayar
Püskürtme ve dağıtım valfleri birlikte çalışarak yüksek yoğunluklu PCB kaplama işlemleri için püskürtme ve kaplama eylemleri arasında otomatik olarak geçiş yapar.
Bileşen kenarlarını etkili ve eşit bir şekilde kaplayarak sprey gölge etkisini ortadan kaldırır
50-450 mm arası taşıma genişliğiyle akıllı otomatik genişlik ayarlama fonksiyonu (özelleştirilebilir)
Bekleme modunda otomatik temizleme vanaları ve boru işlevi
Otomatik program içe aktarma özelliğiyle isteğe bağlı PCB ön ve arka tarafı algılama
SMEMA uyumlu iletişim
İç aydınlatma sistemi donanımlı
Sürekli tutkal besleme fonksiyonu malzeme israfını önler
Üretim verimliliğini önemli ölçüde artırır, işçilikten tasarruf sağlar ve ürün hassasiyetini ve kalitesini artırır

Teknik Özellikler

Parametre	Şartname
Ürün Adı	Seçici konformal kaplama makinesi
Modeli	HS-H2
İletim Yüksekliği	920±20mm
Konveyör Genişliği	50-450mm (özelleştirilmiş olarak mevcuttur)
X/Y/Z Hareket Mesafesi	450×450×100mm
3 Eksen Sürüş Hızı	800 mm/sn
Bulaşma	Soldan R'ye veya R'den L'ye
Bileşen Yüksekliği	Maksimum 100 mm yukarı ve aşağı
PCB Kartı Kenarının Boyutu	≥5mm
Taşıma Hızı	0-12000 mm/dak
Tekrar Doğruluğu	±0,02 mm
Depolama Programları	1000'e kadar
Güç Kaynağı	AC220V
Hava Basıncı	4-6kgf/cm²
Kontrol Modu	Endüstriyel PC + Hareket kontrol kartı
Doğrusal Kılavuz Ayarı	Akıllı ayar
Programlama Modu	Manuel öğretim
İletişim Bağlantı Noktası	SMEMA
Aydınlatma Kaynağı	Kendinden donanımlı aydınlatma kaynağı
Algılama Aydınlatma Kaynağı	Kendi kendine donanımlı
Yazılım	Windows + kaplama yazılımı
Sürüş Motoru	Step motor (2 adet)
3 Eksen Sürüş Modu	Servo motor + tornavida modülü + Elektrikli Silindir
Lastik Valf Sayısı	1 püskürtme valfi + 1 iğne dağıtım valfi
Sprey Film Genişliği	5-15 mm
Püskürtme Yöntemi	Otomatik
Toplam Güç	2,4kW
Makine Gövdesi	Paslanmaz çelik
Makine Ağırlığı	450kg
Makine Boyutu	1000×1200×1766mm

Uygulamalar

Bu makine, elektrik ve iletişim ürünleri, entegre devreler, devre kartı lehim pastası, sabit ve toz ve nem koruması, LCD sıvı kristal ekranlar, hoparlörler, kulaklıklar, ses ekipmanları, LED bileşenleri, optik lensler, SMD transformatörleri, tuş takımları, cep telefonu kasası yapıştırma, radyolar, telefonlar, bilgisayarlar, MP4 oynatıcılar, elektronik oyuncaklar, kasa bağlama, anahtarlar, konektörler ve diğer çeşitli elektronik bileşenlerin kaplanmasında yaygın olarak kullanılır.

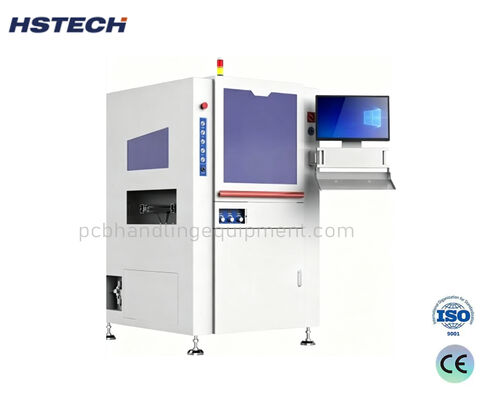

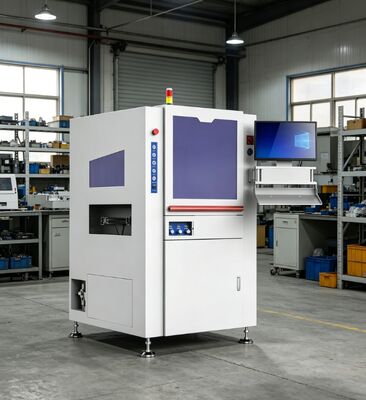

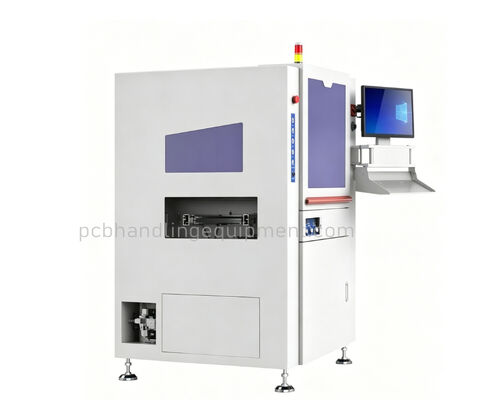

Ürün Görselleri
