Yüksek Hacimli PCB Üretimi için En Son Süpürge Yapıştırma Makinesi

Marka Adı:	GKG
Model Numarası:	G9+
Moq:	1 set
fiyat:	negotiable
Ödeme Şartları:	T/T, Western Union, MoneyGram
Tedarik Yeteneği:	Ayda 100 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE,TUV,ROHS

Ürün Adı:

Üst düzey Lehim pastası baskı makinesi

Diğer adı:

Otomatik Serigrafi Baskı Makinesi

PCB boyutu:

50x50~450x340mm

Taşıma Yüksekliği:

900±40mm

Hava basıncı:

4-6kgf/cm³

PCB kalınlığı:

0,4-6 mm

Maksimum Tahta Ağırlığı:

5 kg

Makina ağırlığı:

1000kg

Ambalaj bilgileri:

ahşap paket

Yetenek temini:

Ayda 100 set

Vurgulamak:

PCB Üretim Peçete Makinesini

Son Çağ Peçete Makinesini

Ürün Tanımı

Endüstriyel 4.0 MES Sistemi için Otomatik Lehimleme Yapıştırıcı

Spesifikasyon

Model	G9+
En fazla PCB boyutu	450x340mm
Min PCB boyutu	50x50mm
PCB kalınlığı	0.4-6mm
Tahta ağırlığı	5 kg
Taşıma yüksekliği	900±40 mm
Tahta kenar boşluğu	2.5mm
Tahta yüksekliği	15 mm
Taşıma yönü	L-R, R-L
Taşıma hızı	Max 1500mm/s, program kontrolü
Taşıma yöntemi	Bir aşama
Uygulama genişliği	otomatik
I/O arayüzü	SMEMA
PCB konumlandırma (destek yöntemi)	Manyetik iğne / destek bloğu / manuel yukarı aşağı masa
PCB sıkıştırma sistemi	Üst sıkıştırma üzerinde patentli
	Yan sıkıştırma
	Adsorpsiyon fonksiyonu
Yazdırma	0-20mm
Yazdırma modu	Bir/iki kez
Yazdırma Hızı	10-200mm/s
Yazdırma Kipi	Bir / İki kez
Squeegee tipi	Kauçuk / çelik Squeegee Blade ((Köşe 45°/55°/60°)
Baskı	0.5-10kg
Şablon çerçevesinin boyutu	470370mm~737737mm ((20-40 kalınlığı)
Temizlik Sistemi	Yağmur tipi temizlik sisteminin damlamaları
	Güçlendirilmiş vakum emici
	Kuru, ıslak vakum üç mod
	İleri ve geri temizlik
CCD FOV	10x8mm
Güvenlik işareti türleri	Standart Fiducial mark şekli
	Yastık
	Çukur
Kamera sistemi	Yukarı/aşağı optik yapısı
	CCD dijital kamera
	Geometri desen eşleşmesi

Özellikleri

CCD dijital sistemi, benzer bir dairesel aydınlatma ve sonsuz ayarlanabilir parlaklık seviyeleri ile parlak koaksiyel aydınlatma sağlayan çığır açan bir optik yol tasarımı sergiler.Bu farklı işaret noktalarının kusursuz tanınmasını sağlar, hatta teneke kaplama, bakır kaplama ve gümüş kaplama malzemeler, sıcak hava lehim noktaları ve çeşitli renkli FPC ve PCB gibi düz olmayan yüzeylerde bile.

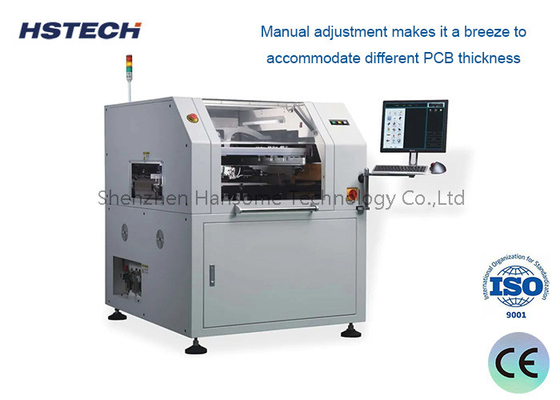

Sistem yüksek hassasiyetli PCB kalınlığı ayarlaması ve istikrarlı XY hareketini garanti eden sağlam bir yapıya sahiptir.Farklı PCB kalınlıklarına uyum sağlamak için kolayca manuel ayarlamalar.

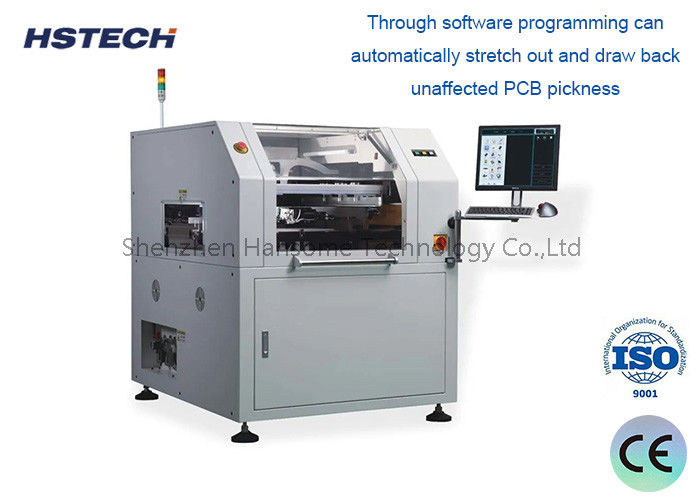

Rehber ray konumlandırma sistemi, FPC'ler ve bükülmüş PCB'ler için özel olarak tasarlanmış yenilikçi, çıkarılabilir bir kalıp rehber ray ve programlanabilir, esnek bir yan sıkıştırıcıya sahiptir.yazılımla kontrol edilen benzersiz bir sıkıştırma plaka cihazı, çeşitli PCB kalınlıklarına otomatik olarak uyarlanır.
Squeegee yapısı tasarımı, istikrarını artıran ve squeegee'nin ömrünü uzatan gelişmiş bir squeegee sistemini içerir.
Yüksek hızlı şablon temizleme sistemi, tıkanmış açıklıkları önleyen ve iyi bir temizlik sağlayan aşağı doğru dağıtan bir temizlik yapısına sahiptir.Solvent dağıtım uzunluğu yazılım yoluyla kolayca ayarlanabilir.
Yeni çok fonksiyonel arayüz, kullanıcı dostu, sezgisel ve gerçek zamanlı sıcaklık ve nem izlemesini sunar.

Sadece SMT makineleri ve ekipmanları değil aynı zamanda geniş bir makine parçaları yelpazesi de sunuyoruz.PCB kart dönüşüm arabası, SMT yağı, Lehimleme pasta karıştırıcıları, SMD sayaçları, Lazer sensörleri, Filtreler, KIC termal profiller, Servo motorlar ve daha fazlası.
