Ürün ayrıntıları

Evde Ürünler

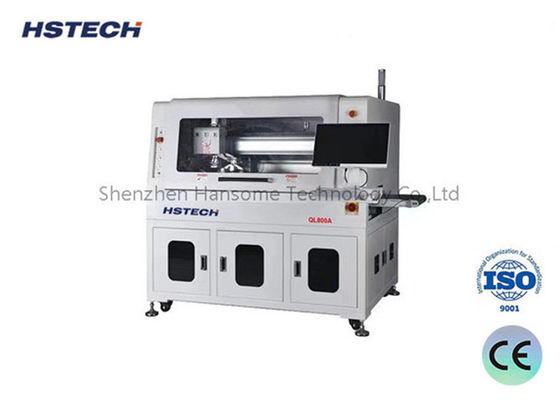

Vakum tabanlı PCB yönlendiricisi makinesi doğruluğu ve güvenilirliği garantilidir

Marka Adı:	HSTECH
Model Numarası:	RM-F550
Moq:	1 set
fiyat:	negotiable
Ödeme Şartları:	D/P, T/T, Western Union, MoneyGram
Tedarik Yeteneği:	Ayda 20 TAKIM

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Ürün Adı:

Çevrimdışı PCBA yönlendirici makinesi

platformu:

Çifte.

Çalışma platformu:

300*350mm

Tekrar doğruluğu:

±0,01

kesme hassasiyeti:

±0,03

makine boyutu:

1200*1050*1440mm(U*G*Y)

Ambalaj bilgileri:

ahşap paket

Yetenek temini:

Ayda 20 TAKIM

Vurgulamak:

Hassas PCB Yönlendirici Makinesi

Vakum Temelli PCB Yönlendirici Makinesi

Ürün Tanımı

Tanıtım

Kesinlik ve verimlilik üzerine inşa edilen bu sıralı otomatik PCBA yönlendirme makinesi, alt taraf yönlendirme sırasında PCBA'yı dengelemek için jig tabanlı bir sistem kullanır.gelişmiş bir nozzle emme mekanizması PCBA'yı bir birim olarak jig ile kaldırır ve konumlandırırBu yenilik, makinenin damga deliklerini, kavisli PCB'leri ve diğer düzensiz PCB yapılandırmalarını işlemek, iş akışlarını optimize etmek ve üretkenliği artırmak için kullanmasını sağlar.

Özellikleri

Vakum tabanlı sistem PCBA'yı doğru bir şekilde kullanmayı sağlar.
PCBA ihtiyaçlarına uygun hassasiyetle alt kesim.
Çift platformlu kesim verimliliği arttırır.
Kırık bıçağı tespit etmesi zaman aşımını en aza indirir.
Otomatik üretim hatlarıyla sorunsuz bir entegrasyon.
SPC istatistik işlevselliği, veri odaklı kararlar için ERP ile entegre edilir.
İsteğe bağlı özellikler: Otomatik alet değişimi, patlama geçirmez vakum, hava hacmi izleme.

Teknik ayrıntılar

Model	QL800A
En fazla PCB boyutu	260x340mm
Min PCB boyutu	50x50mm
PCB kalınlığı	0.4-6mm
Transmisyon yüksekliği	900±50 mm
Taşıma yönü	Soldan sağa
Taşıma hızı	1500mm/s ((max) Düzenlenebilir
Yükleme modu	Bölüm tipi nakliye rehber rayı
Ray genişliği ayarlama	Otomatik
İletişim arayüzü	SMEMA
PCB konumlandırması	Ayarların konumlandırılması
Seçim sistemi	Vakum emici alıcı
Kesme yuvası/hız	60,000 rpm/dakika, Almanya markası ((eleştirel olarak 100,000 rpm/dakika, Almanya markası)
Soğutma tipi	Kendiliğinden soğutulan tip
Otomatik alet değişimi	İsteğe bağlı
Bıçağı kır.	- Evet.
Ayrım hızı	5-100mm/s
Kesme doğruluğu	±0,05 mm
Dölen kit	φ0.8~φ3.0 sağ taraf dönme, çubuk Tungsten çelik
Tekrar konumlandırma doğruluğu	±0,1mm
Koordinat hareket hızı	1000mm/s
Çıkış plakası türü	ESD kemer taşıma / parti panel yollama ünitesi
Atık toplama	Atık dolap toplama
Prosedür programlaması	Görsel sistem üzerinden GERBER çizim ithalat / düzenleme programı
Havalandırma	5-8 kg/cm3
Güç kaynağı	AC380V, 50/60Hz, 3KW
Makine boyutu	1500x850x1600 mm
Ağırlık	Yaklaşık 800 kg.

Makine boyutu

HSTECH

Alt boyut yönlendirme ve toz toplayıcı

HSTECH

Görüntüleme kamerası, moritex lens ve ölçüm seviyesi ışık kaynağı ile mükemmel bir CCD sistemi, makine kalibrasyonunu, telafi etmesini ve konumlandırmasını destekler.büyük istikrar ve bozulma karşıtı kapasiteye sahip.

HSTECH

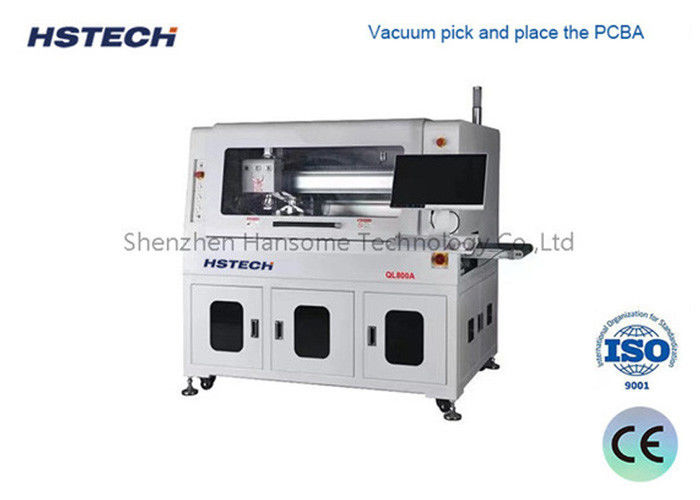

Toplama, yerleştirme, boşaltma ve üretim için her şeye gücü yeten vakum emici çak.

HSTECH

Kompozit boşaltma sistemi, ayrılmış ürünü üst tarafta taşımak için ESD anti-statik kemeri kullanıldı ve atık alt tarafta taşınır, bu yöntemle çok fazla alan tasarrufu yapılır.

HSTECH
