Yüksek Hızlı Lehimleme Yapıştırma Makinesi, Manyetik Pin/Destek Bloklu R-L Transport G5 Modeli

Marka Adı:	GKG
Model Numarası:	G5
Moq:	1 set
fiyat:	pazarlık edilebilir
Ödeme Şartları:	T/T, Western Union, MoneyGram
Tedarik Yeteneği:	Ayda 100 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE,TUV,ROHS

Ürün Adı:

otomatik şablon yazıcısı

Diğer adı:

lehim pastası baskı makinesi

PCB boyutu:

50x50~400x340mm

Taşıma Yüksekliği:

900±40mm

Genişlik ayarı:

Otomatik

G/Ç Arayüzü:

KOBİ

Ambalaj bilgileri:

ahşap paket

Yetenek temini:

Ayda 100 set

Ürün Tanımı

Manyetik Pin / Destek Blok & R-L Taşıma ile SMT Yapıştırıcı

Uygulama

G9 + Otomatik lehimli pasta baskı makinesi, SMT yüksek seviye uygulaması için yüksek kaliteli bir makindir, GT ++ BTB'nin genişliği sadece 2830mm,03015'in baskı süreci gereksinimlerini mükemmel bir şekilde karşılayabilir2025 pitch, yüksek hassasiyet ve yüksek hız.

Spesifikasyon

Model	G5
Şablon boyutu	370x370mm ((min boyut)
	737x737mm (maksimum boyut)
	20-40 mm (kalınlığı)
En fazla PCB boyutu	400x340mm
Min PCB boyutu	50x50mm
PCB kalınlığı	0.4-6mm
PCB duvarı	en fazla %1 PCB çaprazı
Taşıma yüksekliği	900±40 mm
Taşıma yönü	L-R, R-L
Taşıma hızı	Max 1500mm/s, ayarlanabilir
Taşıma yöntemi	Bir aşama
Uygulama genişliği	otomatik
I/O arayüzü	SMEMA
PCB konumlandırma (destek yöntemi)	Mıknatıs iğnesi/destek bloğu/yukarı-aşağı masa
PCB sıkıştırma sistemi	Yukarı sıkıştırma / yan sıkıştırma üzerinde patentli
Yazdırma başlığı	İki bağımsız motorlu baskı başlığı
Squeegee Basıncı	0.5~10Kg (Program Kontrolü)
Yazdırma Hızı	6-200mm/s
Yazdırma Kipi	Bir / İki kez
Squeegee tipi	Kauçuk / çelik Squeegee Blade ((Köşe 45°/55°/60°)
Temizlik Sistemi	Güçlendirilmiş vakum emici, kuru, ıslak, vakum üç mod
CCD FOV	8x6mm
Makine ayar aralığı	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Görüş	Yukarı / Aşağı Optik Yapı / CCD / Geometri Desen eşleşmesi

Tüm Makine Özellikleri

Yer doğruluğunu tekrarla.	±0,01mm
Baskı Doğruluğu	±0,025mm
Döngü Zamanı	<8 saniye
Ürün Değişimi	Eski:<3 dakika, yeni:<5 dakika
Havalandırma	4~6 kgf/cm
Güç kaynağı	AC:220±10%,50/60HZ, 2,5KW
Kontrol yöntemi	PC
Çalışma sistemi	Windows XP/Win7
Makine Boyutları	1140 ((L) x 1364 ((W) x 1404 (H) mm
Makine ağırlığı	Yaklaşık 1000Kg.

Özellikleri

CCD dijital sistemi, benzersiz dairesel aydınlatma ve olağanüstü bir parlaklığa sahip koaksiyal bir ışık kaynağı ile yenilikçi, tamamen yeni bir optik yol tasarımı ile övünmektedir.Bu çift ışık kaynağı sistemi parlaklık seviyelerinin sonsuz ayarlanabilirliğini sağlarFarklı işaretleme noktalarının, düz olmayan yüzeyleri veya teneke, bakır ve gümüş kaplamaları gibi malzemelerle bile, sıcak hava lehim işaretleri, FPC'ler,ve çok çeşitli PCB renkleri.
Yüksek hassasiyetli PCB kalınlığı ayarlama yetenekleriyle donatılmış sistem, sabit XY hareketini sağlayan inanılmaz bir güvenilir yapıya sahiptir.Çeşitli PCB kalınlıklarını kolayca barındırmak için sorunsuz bir süreç haline getirir.

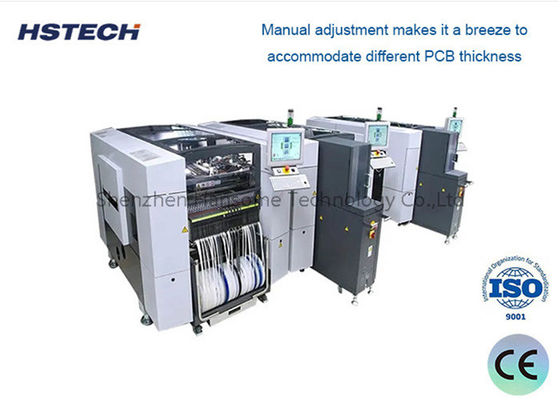

Yüksek Hızlı Lehimleme Yapıştırma Makinesi, Manyetik Pin/Destek Bloklu R-L Transport G5 Modeli 0

Ürün hakkında

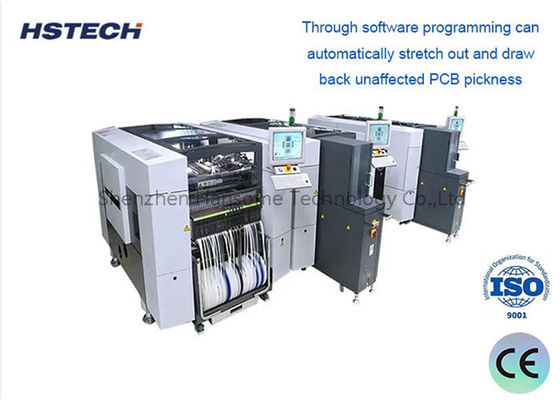

Yüksek Hızlı Lehimleme Yapıştırma Makinesi, Manyetik Pin/Destek Bloklu R-L Transport G5 Modeli 1

Paketleme Hakkında

Yüksek Hızlı Lehimleme Yapıştırma Makinesi, Manyetik Pin/Destek Bloklu R-L Transport G5 Modeli 3
