Yeni Geliştirilmiş Yüksek Hassasiyetli PCB Router Makinesi

Yeni Geliştirilmiş Yüksek Hassasiyetli PCB Router Makinesi

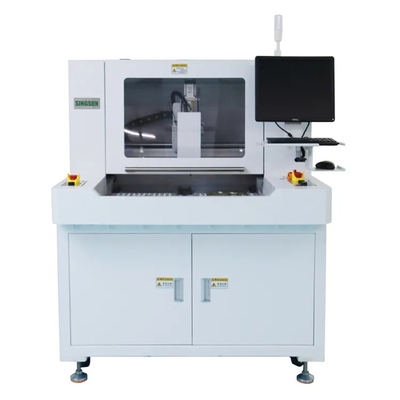

Bu PCB Router makinesi RM-F550, yeni geliştirilen bir Router Makinesi.Makine çalışma hassasiyetini sağlamak için çok istikrarlı bir platform benimsemek, çalışma platformu boyutu 300 * 350mm.

400 * 600mm'de daha büyük bir platform seçeneğine sahiptir. Makine, hızlı ve doğru çevrimiçi programlama için kullanıcı dostu "görsel" programlama sağlar.

Bu PCB ayırıcı x,y,z servo motor ve sürücü sistemi ve top vida,lineer rehber ray, makinenin pürüzsüz ve hassas çalışmasını sağlamak,0.01mm'den daha az hareket doğruluğu, rotasyon doğruluğu sonra 0.05 mm.
Döner ikili çalışma istasyonu tasarımı sürekli çalışmayı sağlar, üretim verimliliğini büyük ölçüde artırır. Makine yüksek çözünürlüklü CCD ile donatılmıştır.CCD'nin çapraz kursu ile doğrudan öğretme programlama yöntemini kullanın., çok kolay çalıştırılabilir, yazılım nokta, çizgi, yay, daire vb komutları işleyebilir panel kartın farklı şekil kesmek için, işaret konumlandırma fonksiyonu var,PCB pozisyonu değiştiğinde otomatik olarak koordinat kaymasını düzeltebilir.Endüstriyel PC, Windows sistemi ve tamamen İngilizce kendiliğinden geliştirilen yazılım programlama ve çalışmayı çok kolaylaştırıyor. Kaliteli, hava soğutması ve uzun kullanım ömrü ile donatılmıştır.Dış sessizlik vakum temizleyicisi temiz ve düşük gürültülü bir çalışma ortamı sağlar..Miling cut 2 veya 3 bölüm olarak kullanılabilir, sadece sofeware'da parametreyi ayarlayın, bu da freze cut'in hizmet ömrünü büyük ölçüde uzattı.Statik ve toz ortadan kaldırmak için anti-statik iyonlaştırıcı fan ile donatılmış

Ana özellikleri

2, yüksek çözünürlüklü CCD vicual hizalama üzerinde 4 eksenli hareket kontrol bazları, üretim daha verimli yapmak için çift platform kullanın.

3, Almanya markası yönlendirme döner, hız 40000 ~ 60000 rpm.

4, Tayvan Hiwin marka kılavuzu, hareket sisteminin hassasiyetini ve pürüzsüzlüğünü sağlayın.

5, Araç ömrü izleme. kesicinin belirli bir mesafeyi kesmesinden sonra, otomatik olarak bir başka kesilmemiş bıçağın pozisyonuna yükselir ve düşer.

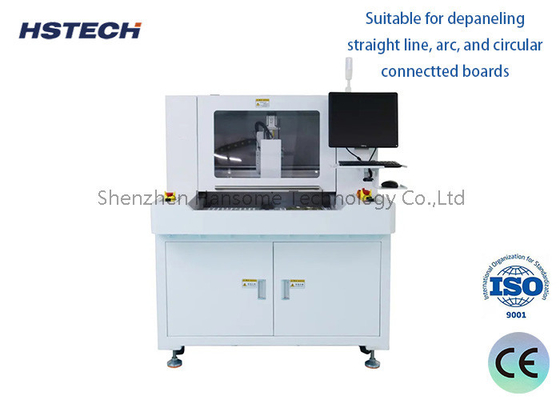

6, Düz çizgi, kemer ve dairesel bağlantılı tahtaların düzenlenmesi için uygundur.

7, Bekleme süresini azaltmak ve üretimi arttırmak için PCB substratı iki aşamalı sürekli kaydırma işlemiyle yerleştirilir.

Düzeltme

Başvurular

PCBA kontur kesimi:
Yüksek hassasiyetli CNC kesme teknolojisi kullanılarak, PCBA'nın hatları boyunca doğru bir şekilde kesmek mümkündür.
Bu, PCBA boyutunun doğruluğunu sağlar ve fazla kenar malzemesini kaldırır.

PCBA kesimi:
Kontür kesimi temelinde, PCBA yüzeyi ince kesilebilir ve kazınabilir.
Bu, PCBA'nın görünüm kalitesini ve güvenilirliğini artırmaya yardımcı olur.

PCB delikleme işleme:
Çevrimdışı yönlendirme makineleri, montaj stud delikleri gibi PCBA'daki ek delikleri işlemek için de kullanılabilir.
Bu hassas delikleme işleme, PCBA'nın daha sonra kurulmasına ve montajına yardımcı olur.

Bileşen onarımı:
PCBA üretim süreci sırasında, bazen az sayıda bileşen hasar görebilir veya yanlış hizalandırılabilir.
Çevrimdışı yönlendirme makineleri bu sorunları onarabilir, örneğin sökme ve yeniden yapıştırma, yeniden lehimleme vb.

Deneme örneği üretimi:
Çevrimdışı yönlendirme makineleri, az sayıda PCBA örneği veya deneme ürünü üretmek için kullanılabilir.
Bu, seri üretimden önce işlem doğrulama ve test edilmesine yardımcı olur.

Makine ayrıntıları
