Elektronik Montaj için Yüksek Hızlı 3 Eksenli Tek Platform Masaüstü PCBA Router Makinesi

Marka Adı:	HSTECH
Model Numarası:	HS-RM-F500
Moq:	1 set
fiyat:	negotiable
Ödeme Şartları:	D/P,T/T,Western Union,
Tedarik Yeteneği:	Ayda 50 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Ürün adı:

Masaüstü PCBA Yönlendirici makinesi

Garanti:

1 yıl

Kontrol:

Dokunmatik Ekran

Röle Markası:

Schneider

optoelektronik anahtar:

Omron

Malzeme:

Alüminyum alaşımı

Kontrol Sistemi:

PLC'ler

Güç Tüketimi:

200W

Ambalaj bilgileri:

ahşap kasa

Yetenek temini:

Ayda 50 set

Ürün Tanımı

Elektronik Montaj için Yüksek Hızlı 3 Eksenli Tek Platform Masaüstü PCBA Router Makinesi

Makine giriş:

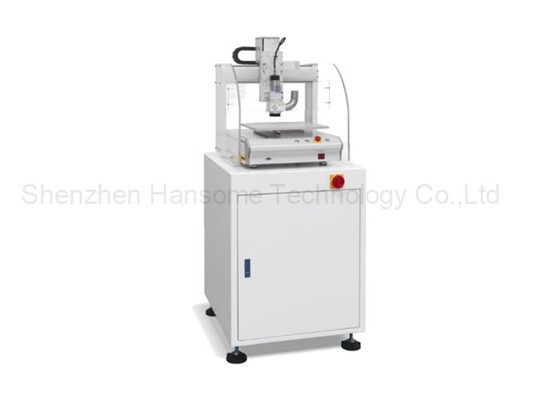

Bu makine RM-F500, dikey bir PCB yönlendiricisi makinesi, iki bölümden oluşan makine gövdesidir, alt kısmı yapıdır ve üst kısmı masa üstü 3 eksenli hareketli PCB ayırma sistemidir.Ayırma sistemi manuel programlama için öğretmek kutusu kullanınBu yüzden her işaret noktasını manuel olarak ayarlamanız gerekiyor. Bu maliyetli bir PCB yönlendirici sistemi.

Kompakt tasarım

Tüm makine küçük boyutlu, sadece 0.5-1m2 işgal
İş masasında veya masaüstünde kullanılmak üzere uygun
Laboratuvarda veya küçük üretim atölyesinde uygun ve esnek bir şekilde uygulanması

Yüksek hassasiyetli işleme

Yüksek hassasiyetli CNC sistemi ve servo motor sürücüsünü benimsemek
±0,05mm konumlandırma doğruluğu ve ±0,1mm tekrar konumlandırma doğruluğu elde edebilmektedir.
Sabit ve güvenilir PCBA kart işleme kalitesini sağlamak

Çok fonksiyonel kesme

PCB devre kesimi, delme, frezeleme ve diğer işleme yapabilir
FR4, CEM-3 vb. gibi çeşitli malzemelerin PCBA kart işleme desteği.
PCBA levhalarının küçük partilerinin hızlı işlenmesi için uygundur

Akıllı kontrol

Dostu bir dokunmatik ekran işletim arayüzünü benimsemek
İşleme parametrelerinin çevrimiçi programlanması ve işleme sürecinin gerçek zamanlı izlenmesi
USB ve ağ gibi birden fazla indirme yöntemini destekler

Otomatik tasarım

Entegre otomatik yükleme ve boşaltma, hava akışı soğutma ve diğer işlevler
İşleme verimliliğini büyük ölçüde artırmak ve işgücü maliyetlerini azaltmak
Toz kapağı ve diğer güvenlik koruma cihazları ile yapılandırılmış

Temizlik kolay

Günlük bakım için parçalar hızlıca sökülebilir
Standart mekanik parçaları kullanmak, yedek parçaları elde etmek kolay ve ucuz
Uzun kullanım ömrü, küçük ve orta ölçekli işletmelerin uzun süreli kullanımına uygun

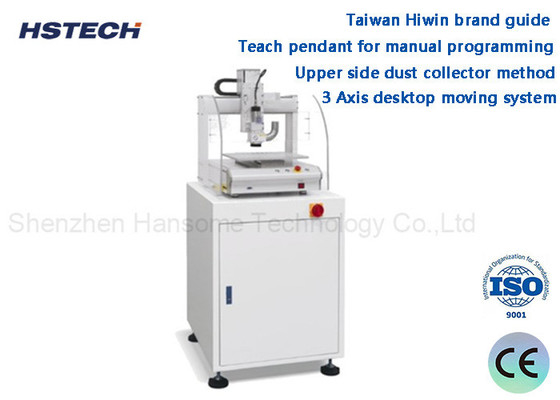

Özellikleri:

3 Eksenli masaüstü taşıma sistemi.
Manual programlama için kolye öğret.
Yüksek hızlı yönlendirme spindle, 20000 ~ 40000 rpm hızında.
Tayvan Hiwin marka rehberi, hareket sisteminin hassasiyetini ve pürüzsüzlüğünü sağlayın.
Üst tarafta toz toplayıcı yöntem, platformun temiz olduğundan emin ol.
Düz çizgi, kemer ve dairesel bağlantılı levhaların düzenlenmesi için uygundur.
Kapalı ameliyat odası, güvenlik ve düşük gürültü.

Spesifikasyon:

Model	RM-F500
Yapı	Tek Döner, tek platform
Kesim uzunluğu verimlilik	270220mm ((xY)
Kesim türleri	Düz çizgi, kemer, dairesel
Hareket hızı	X/Y/Z ekseni 30025090mm/s
Toz toplama yöntemi	Üst koleksiyon
Döner	20000 ~ 40000 rpm
Routing Spindle	Max40000rpm
Kesme hızı	1-100mm/s ayarlama
Kesme doğruluğu	±0,03 mm
Tekrar doğruluk	±0,01mm
Programlama	Öğretme kutusu
Dış bağlantı	USB
Yönlendirici kiti	freze kesicisi,φ0.8~φ3.0 sol dönme,Shank Tungsten Steel
Güç kaynağı	220V/110V,50/60Hz
Tahta kalınlığı	0.8-3 mm.
Toz toplayıcı boyutu	600500500 mm
Toz toplayıcı gücü	750W,1HP
