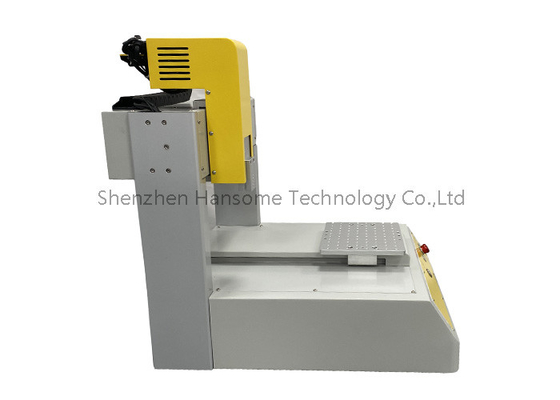

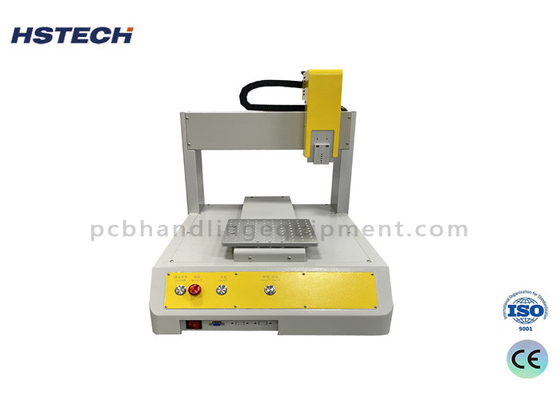

X ve Y Eksenli Yapıştırıcı dağıtım makinesi

Kolay Çalışma Tek Platform Elektronik Montaj için Küçük Tipi Yapıştırıcı X Y Eksen dağıtım makinesi

Tanıtım

Yapıştırıcı dağıtım makinesi, elektronik üretim, otomobil üretim ve diğer endüstrilerde kullanılan önemli bir ekipmandır.Ürünlerin yüzeyine veya parçalarına yapıştırıcı veya diğer sıvıları otomatik ve doğru bir şekilde uygulamak için kullanılır.

Basit ve kompakt yapı
Tek platformlu yapıştırıcı dağıtım makinesi tek bir çalışma platformu tasarımı benimser. Genel yapısı çok platformlu yapıştırıcı dağıtım makinesinden daha basit ve daha kompakttır.Küçük bir ayak izi olan, küçük ve orta ölçekli üretim hatları için uygundur.
Konforlu ve esnek çalışma
Yapıştırıcı dağıtım başlığı X / Y ekseni boyunca serbestçe hareket edebilir ve programlama kontrolü ile kesin konumlandırma ve esnek yapıştırıcı dağıtımı sağlayabilir.,İşçilerin kullanması için uygun.
Yüksek ve istikrarlı yapıştırıcı dağıtım doğruluğu
Servo motor sürücüsü ve yüksek hassasiyetli yapıştırıcı dağıtım valfi mikro dağıtım sağlayabilir ve tekrarlanan konumlandırma doğruluğu ± 0.01mm kadar yüksektir.Yapıştırıcı dağıtım kalitesi istikrarlı ve güvenilir.
Geniş uygulama yelpazesi
Tek platformlu yapıştırıcı dağıtım makinesi, PCB kartları, elektronik bileşenler ve otomotiv parçaları gibi çeşitli ürünlerin yapıştırıcı dağıtımı ve montajı için kullanılabilir.Sıcak erimiş yapıştırıcı gibi çeşitli yapıştırıcılar için uygundur, UV yapıştırıcı ve iletken yapıştırıcı.
Otomasyonu entegre etmek kolaydır
Tek platform tasarımı, üretim hattının otomasyonunu gerçekleştirmek için otomatik yükleme ve boşaltma, algılama ve diğer ekipmanlarla entegrasyona elverişlidir.
Düşük bakım maliyeti
Çok eksenli modellerle karşılaştırıldığında, tek platformlu dağıtım makinelerinin yapısı ve sistemi daha basittir, daha düşük bakım maliyetleri ile küçük ve orta ölçekli işletmeler için uygundur.


Model	HS-D441
Güç kaynağı	110V/220V 50-60Hz 350W
Yapıştırıcı karıştırma oranı	11-10:1/Kustomlaştırılabilir
Servis Hızı	10-150g/5s ((1: 1 yapıştırıcı oranına dayanarak)
Hızlılık	Yapıştırıcı miktarı ± 1%, yapıştırıcı oranı ± 1%
X/Y/Z Çalışma aralığı	400*400*100mm ((Z ekseni döndürülebilir)
XYZ Hız	En fazla 300mm/s
Sürücü Sistemi	Adım motoru + zamanlama kemeri
Tekrarlanabilirlik	±0,02 mm
Şablon	Çizgiler, Çemberler, Yaylar, Sürekli Yollar, 3 boyutlu doğrusal aralaştırma
Çömlekleme Doğruluğu	miktar ± 1%, oran: ± 1%
Programlama	Öğretmen Kolye
Kontrol	PLC
Sızıntı geçirmez işlev	Vakum cihazı olan valf
Belge Destekleme	CAD, CorelDRAW
Ağırlık	30kg
Boyut ((L*W*H)	48*64*60CM



Uygulama
