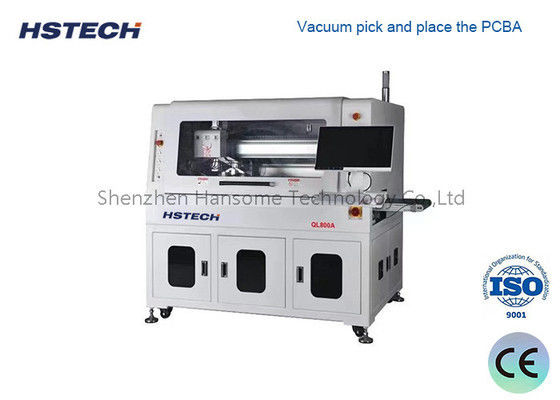

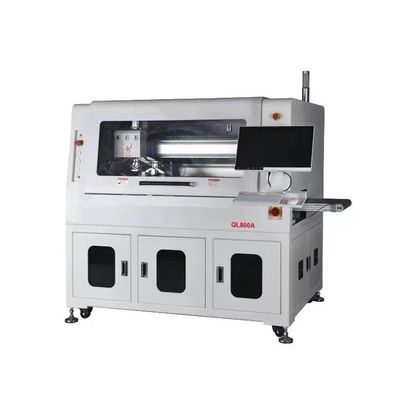

Otomatik PCB Router Makinesi Çevrimdışı PCBA Router Makinesi Kırık Bıçak tespiti ile

Marka Adı:	HSTECH
Model Numarası:	RM-F550
Moq:	1 set
fiyat:	pazarlık edilebilir
Ödeme Şartları:	T/T, Western Union, MoneyGram
Tedarik Yeteneği:	Ayda 50 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Ürün Adı:

Çevrimdışı PCBA yönlendirici makinesi

platformu:

Çifte.

Çalışma platformu:

300*350mm

Tekrar doğruluğu:

±0,01

kesme hassasiyeti:

±0,03

makine boyutu:

1200*1050*1440mm(U*G*Y)

Ambalaj bilgileri:

ahşap paket

Yetenek temini:

Ayda 50 set

Ürün Tanımı

Otomatik PCB Router Makinesi Çevrimdışı PCBA Router Makinesi Kırık Bıçak tespiti ile

Tanıtım

Bu makine bir sıralı otomatik PCBA yönlendirme makinesidir. PCBA otomatik alt taraf yönlendirme için jig ile sabitlenmiştir.ve makine yönlendirme sonra almak ve birlikte jig ile PCBA yerleştirmek için nozzle emici kullanın, damga deliğini, eğri PCB'yi ve diğer düzensiz bağlantılı PCB'leri ayırmak için kullanılır.

Çince/İngilizce yazılım işletim sistemi

Alman markası Basler yüksek hızlı kamera tüm tablo fotoğraf programlama modu

Otomatik yönlendirme aracı ((bit) değişimi, kırılma aracı algılama, araç yüksekliği düzeltme fonksiyonu ile donatılmıştır

Üretim verimliliğini artırmak için sürekli çift masa çalışması

Özellikleri

1, PCBA'yı al ve yerleştir.

2Alt kesim.

3Çifte platform kesimi.

4Kırık bıçak tespiti ile.

5Otomatik üretim hattını bağlayın.

6, SPC istatistikleri işlevi ve ERP sistemi ile eşleşir.

7, Otomatik alet değişimi, elektrikli süpürge patlama geçirmez işlevi ve hava hacmi izleme işlevi ile donatılabilir.

Teknik ayrıntılar

Model	QL800A
En fazla PCB boyutu	260x340mm
Min PCB boyutu	50x50mm
PCB kalınlığı	0.4-6mm
Transmisyon yüksekliği	900±50 mm
Taşıma yönü	Soldan sağa
Taşıma hızı	1500mm/s ((max) Düzenlenebilir
Yükleme modu	Bölüm tipi nakliye rehber rayı
Ray genişliği ayarlama	Otomatik
İletişim arayüzü	SMEMA
PCB konumlandırması	Ayarların konumlandırılması
Seçim sistemi	Vakum emici alıcı
Kesme yuvası/hız	60,000 rpm/dakika, Almanya markası ((eleştirel olarak 100,000 rpm/dakika, Almanya markası)
Soğutma tipi	Kendiliğinden soğutulan tip
Otomatik alet değişimi	İsteğe bağlı
Bıçağı kır.	- Evet.
Ayrım hızı	5-100mm/s
Kesme doğruluğu	±0,05 mm
Dölen kit	φ0.8~φ3.0 sağ taraf dönme, çubuk Tungsten çelik
Tekrar konumlandırma doğruluğu	±0,1mm
Koordinat hareket hızı	1000mm/s
Çıkış plakası türü	ESD kemer taşıma / parti panel yollama ünitesi
Atık toplama	Atık dolap toplama
Prosedür programlaması	Görsel sistem üzerinden GERBER çizim ithalat / düzenleme programı
Havalandırma	5-8 kg/cm3
Güç kaynağı	AC380V, 50/60Hz, 3KW
Makine boyutu	1500x850x1600 mm
Ağırlık	Yaklaşık 800 kg.

Makine boyutu

HSTECH

Alt boyut yönlendirme ve toz toplayıcı

HSTECH

Görüntüleme kamerası, moritex lens ve ölçüm seviyesi ışık kaynağı ile mükemmel bir CCD sistemi, makine kalibrasyonunu, telafi etmesini ve konumlandırmasını destekler.büyük istikrar ve bozulma karşıtı kapasiteye sahip.

HSTECH

Toplama, yerleştirme, boşaltma ve üretim için her şeye gücü yeten vakum emici çak.

HSTECH

Kompozit boşaltma sistemi, ayrılmış ürünü üst tarafta taşımak için ESD anti-statik kemeri kullanıldı ve atık alt tarafta taşınır, bu yöntemle çok fazla alan tasarrufu yapılır.

HSTECH
