Yüksek Hızlı Döner ve Yükleyici ile ATE Test hattı için CCD Sistemi PCB Router Makinesi

Yüksek Hızlı Döner ve Yükleyici ile ATE Test hattı için CCD Sistemi PCB Router Makinesi

Tanıtım

Bu makine, ATE test hattı için yükleyici ve boşaltıcı, yüksek hızlı iğne, PCBA'yı kesmek ve hassasiyeti ve berraklığı sağlamak için düşük gerginlik kuvveti ile tam otomatik bir sıralı yönlendirici sistemidir.

Özellikleri

1, Almanya Sycotec Spinde, Max 1000000 RPM ve otomatik alet geçiş fonksiyonu kullanın.

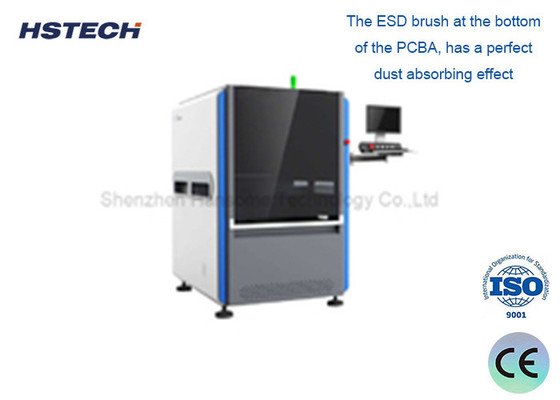

2PCBA'nın altındaki ESD fırçası mükemmel bir toz emici etkiye sahiptir.
3, Makine kalibrasyonu, telafi ve konumlandırmayı desteklemek için, görüntüleme kamerası, Moritex merceği ve ölçüm düzeyinde ışık kaynağı ile mükemmel bir CCD sistemi,büyük istikrar ve anti-bozulma kapasitesine sahip.
4, Mükemmel Jig-siz yönlendirme çözümü, 20 * 20 ~ 350 * 350mm PCB boyutunu destekler ve alıcı cihazı hızlı kaldırma ve kurulum, yüksek güvenilirlik ve düşük maliyeti gerçekleştirebilir.
5, Standart alet repertuarı, üç çeşit 3.175 aletle,her biri içinde 10 adet.
6, Çıkarma çözeltisi1: PCBA kesildikten sonra,ESD kemerine yerleştirilir, daha sonra test veya montaj hattına girer. Çıkarma çözeltisi 2: Parti boşaltma ünitesiyle,kapak tepside kutuyu sarar.

7, freze kesicisi, düşük kesim gücü, yüksek doğruluk, düşük gürültü avantajları ile yüksek hızlı iğne ile çalıştırılır ve yuvarlak, düz çizgi, L veya U tipi gibi tüm şekil pcba için uygundur,kare ve yay şekilleri.
8, Win7/Win10 İngilizce versiyon sistemi

Spesifikasyon

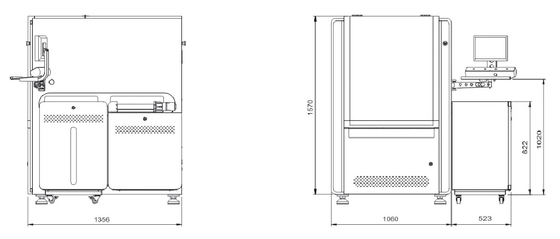

Makine boyutu

Ayrıntılar

1Otomatik kesme aracı değişikliği 2, kırık bıçak tespiti 3, Otomatik üretim modu

4, SPC istatistikleri fonksiyonu ve eşleşme ERP sistemi

5Patlama geçirmez vakum toz toplayıcı ve hava hacmi monitörü için seçilir

Tam PCBA yönlendirme sistemi tahtayı sabitlemek için Jig olmadan, 20x20 ~ 350x350mm PCB boyutunu destekler ve alıcı aygıtı fark edebilir

Hızlı çıkartmak ve kurmak, yüksek güvenilirlik ve düşük maliyet.

ESD kemerleri içi boşaltma

Çıkarma çözeltisi 1: PCBA ayrıldıktan sonra ESD kemerine yerleştirilir ve daha sonra test/montaj hattına girer.

Çıkarma çözümü 2: ARM710-1 seri boşaltma ünitesi ile, sıkıştırıcı ARM710 tepsisinin kutusuna yerleştirilir.
