Kendiliğinden soğutulan Matel PCBA Router makinesini çekmece besleme ile

Kendiliğinden soğutulan Matel PCBA Router makinesini çekmece besleme ile

Marka Adı:	HSTECH
Model Numarası:	CM-610
Moq:	1 set
fiyat:	pazarlık edilebilir
Ödeme Şartları:	T/T, Western Union, MoneyGram
Tedarik Yeteneği:	Ayda 100 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Ürün Adı:

PCBA Yönlendirici Makinesi

besleme:

Çekmece beslemesi

Çalışma platformu:

Çift, Tek Platform Olarak Birleştirilebilir

Görev:

PCBA pin kartı ayırma

Malzeme:

Sac levha

Renk:

Turuncu, gri

Ambalaj bilgileri:

ahşap paket

Yetenek temini:

Ayda 100 set

Ürün Tanımı

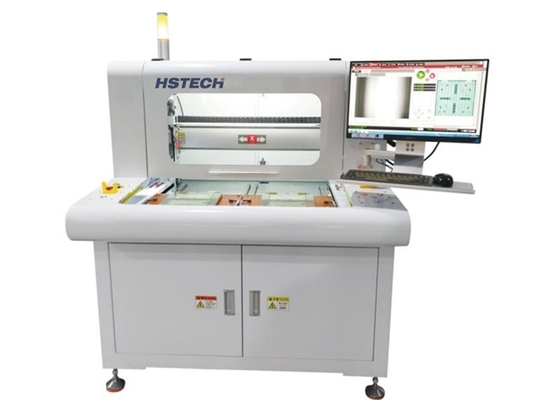

Kendiliğinden soğutulan Matel PCBA Router makinesini çekmece besleme ile

Tanıtım

Bir PCBA (Yazdırılmış Devre Kuruluşu) yönlendirici makinesi, basılı devreler kartlarının üretimi ve montajında kullanılan özel bir ekipmandır.

Özellikleri

1, Yüksek hassasiyet ve yüksek temizlik, çift paralel çalışma platformu ve tek pindle ile freze türü PCB Router.

2, Düşük ayak izi, çekmece türü platform temizlik odasının kirliliğini önlemek için tasarlanmıştır.

3, üst tarafta toz toplama daha yüksek verimlilikte ve alt tarafta daha az gürültü.

4, Çift platform tasarımı, kullanımı ve bakımı kolaydır.

5, 350 * 350mm pcba için uygulama, daha büyük boyut özelleştirilebilir.

6, Inline işlevini gerçekleştirmek için robot ile yükseltme.(opsiyon)

Spesifikasyon

Model	CM-610	CM-610max
En fazla PCB boyutu	350x350mm	450x450mm
Min PCB boyutu	5x5mm
PCB kalınlığı	0.4~6mm
Çalışma masası yüksekliği	850 mm
Yükleme modu	Elle besleme ve serbest bırakma
PCB konumlandırması	Mıknatıs parmaklık veya jig
Kesme yuvası/hız	Sycotec, Almanya'da yapılmış, 5000-60000 rpm
Soğutma tipi	Kendiliğinden soğutulan tip
Kesme bıçağı incelemesi	- Evet.
Kesme hızı	1-100mm/s
Kesme doğruluğu	±0,05 mm
Dölen kit	φ0.8 ~ φ3.0 sağ dönme, tungsten çelik
Tekrarlanan konumlandırma doğruluğu	±0,02 mm
Koordinat hareket hızı	1000mm/s
Başlangıç programlaması	GERBER çizim içe aktarma veya görsel sistem aracılığıyla düzenleme
Havalandırma	5-8KG/cm3
Güç kaynağı	AC380V±5%, 50/60Hz,3KW
Makine boyutu	125010001650mm	135011001650
Makine ağırlığı	Yaklaşık 900 kg

Başvurular

Prototipleme: Belirli tahta şekilleri gerektiren prototipler oluşturmak için kullanışlıdır.
Toplu Üretim: Sürekli ve verimli yönlendirme için yüksek hacimli üretim ortamlarında kullanılır.
Karmaşık Tasarımlar: Karmaşık şekillerde veya karmaşık kesimler gerektiren tasarımlara sahip tahtalar için uygundur.

Makine boyutu

Drawer Feeding PCB Router Machine with Dust Collector 0

Makine ayrıntıları

Süper Görme Sistemi ((Almanya Endüstriyel görüntüleme kamerası ve Japonya markası Moritex merceği ile donatılmıştır) ve ESD fırça üst tarafı toz toplama cihazı.

Drawer Feeding PCB Router Machine with Dust Collector 1

Entegre kesme sistemi ((Jig veya manyetik parmakla kesme) ve manyetik parmakla PIN ((patentli tasarım)

Drawer Feeding PCB Router Machine with Dust Collector 2

Güvenilir kesme sistemi ((Almanya Sycotec spindle ve frekans tersini kullanın),Win7/Win10 İngilizce versiyon sistemi.

Drawer Feeding PCB Router Machine with Dust Collector 3

Kendiliğinden soğutulan Matel PCBA Router makinesini çekmece besleme ile 4

Kendiliğinden soğutulan Matel PCBA Router makinesini çekmece besleme ile 6
