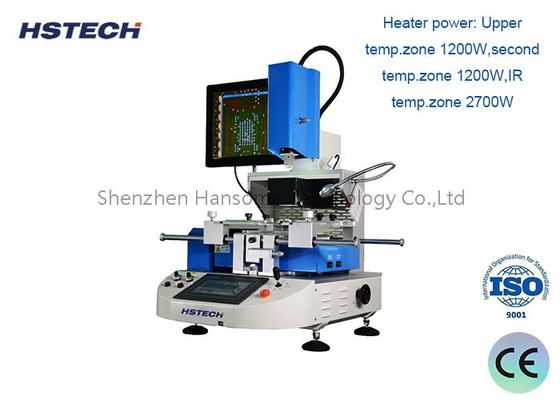

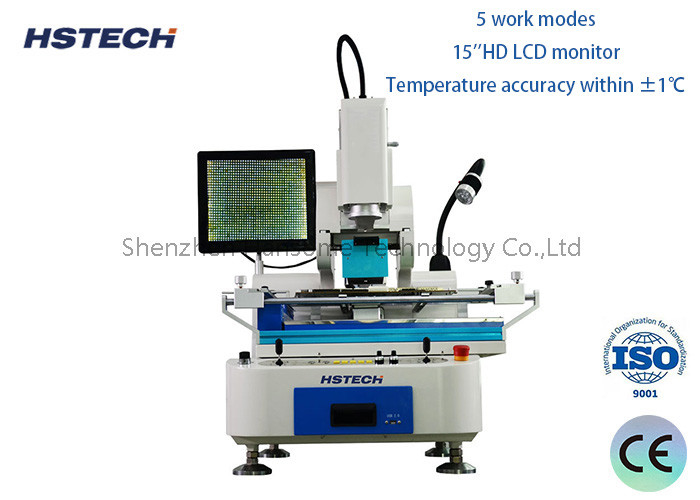

Çift Salkımlı Kontrol 4-6bar Hava Basıncı Elektronik Montaj için ±0.01mm Montaj Doğruluğu ile BGA Tekrar İşleme İstasyonu

Marka Adı:	HSTECH
Model Numarası:	HS-800
Moq:	1 set
fiyat:	negotiable
Ödeme Şartları:	T/T, Western Union
Tedarik Yeteneği:	Ayda 100 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Ürün Adı:

BGA yeniden işleme istasyonu

Garanti:

1 Yıl

Röle Markası:

Schneider

optoelektronik anahtar:

Omron

Malzeme:

Alüminyum alaşımı

Durum:

Yeni

Başvuru:

Elektronik Montaj

OEM/ODM:

Mevcut

Hava basıncı:

4-6 bar

Hız:

200-300 adet/dak

Ambalaj bilgileri:

ahşap paket

Yetenek temini:

Ayda 100 set

Vurgulamak:

Çifte Rocker Kontrolü BGA Yeniden İşleme İstasyonu

4-6bar Hava Basıncı BGA Çip Onarım Makinesi

±0

Ürün Tanımı

Elektronik Montaj için Çift Rocker Kontrollü 4-6bar BGA Yeniden Çalışma İstasyonu

Baskılı devre kartları (PCB'ler) üzerindeki BGA (Ball Grid Array) bileşenlerinin onarımı ve yeniden çalışması için tasarlanmış özel bir BGA Yeniden Çalışma İstasyonu. Bu temel ekipman, teknisyenlerin elektronik üretim ve onarım ortamlarında PCB'ye veya çevredeki bileşenlere zarar vermeden BGA'ları değiştirmesini veya onarmasını sağlar.

Temel Özellikler

Otomatik lehimleme ve sökme fonksiyonlarına sahip entegre sıcak hava başlığı ve montaj başlığı tasarımı
Üst ısıtıcılar, daha hızlı ısıtma, eşit sıcaklık dağılımı ve hızlı soğutma için sıcak hava sistemi kullanır (sıcaklık aralığı: 50-80°C)
Üst ve alt ısıtıcıların senkronize otomatik hareketi ile üç bağımsız ısıtıcı
Yüksek hassasiyetli kaydırıcı, doğru BGA ve PCB montaj hizalaması sağlar
Alt ön ısıtma tablasında birinci sınıf Alman ithal ısıtma malzemeleri
Ön ısıtma tablası, sıkıştırma cihazı ve soğutma sisteminin X ekseninde entegre hareketi
Daha hızlı hizalama için motor kontrollü otomatik X ve Y ekseni hareketi
Hassas hizalama sağlayan kamera ve ısıtma platformları için çift rocker kontrolü
İnce ayarlı montaj emme nozülü ile yerleşik 360° dönen vakum pompası
Basınç kontrollü otomatik BGA toplama ve montaj yüksekliği algılama
Bölünmüş görüş, yakınlaştırma ve otomatik odaklama özelliklerine sahip yüksek çözünürlüklü renkli optik görüş sistemi
Çoklu sıcaklık profili depolamalı 10 segmentli sıcaklık kontrolü
Kolay değiştirme ve tam açı konumlandırmalı çoklu alaşımlı nozül boyutları
Gerçek zamanlı çok noktalı sıcaklık izleme için beş termokupl portu
Güvenilir sıcaklık kontrolü için sağlam çalışma ekranı

Teknik Özellikler

Model	HS-800
Isıtıcı Gücü	Üst ısıtıcı 1200W (Maks), alt ısıtıcı 1200W (Maks)
Alt Ön Isıtma	IR 5000W
Sıcaklık Kontrolü	K-tipi termokupl, kapalı döngü kontrolü
Konumlandırma Yöntemi	Dış veya konum deliği
Genel Boyutlar	U970mm × G700mm × Y830mm
PCB Boyutu	G650mm × D610mm
BGA Boyut Aralığı	Maks 80mm × 80mm, Min 1mm × 1mm
PCB Kalınlığı	0,3 - 5mm
Montaj Doğruluğu	±0,01mm
Makine Ağırlığı	140KG

Uygulamalar

Cep telefonları, sabit diskler, klavyeler, elektronik oyuncaklar, bilgisayarlar, DVD oynatıcılar, plastikler, elektrikli ev aletleri, iletişim ekipmanları, motorlar, tabletler, dizüstü bilgisayarlar, dijital kameralar, uzaktan kumandalar, telsizler ve çeşitli elektronik işleme uygulamaları için uygundur.

Operasyonel Faydalar

Hassasiyet ve Doğruluk: BGA bileşenlerinin doğru bir şekilde çıkarılmasını ve yerleştirilmesini sağlayarak PCB hasar riskini en aza indirir
Ekonomik Onarımlar: Onarım yetenekleri sayesinde PCB ömrünü uzatarak değiştirme maliyetlerini azaltır
Geliştirilmiş İş Akışı: Üretim ve onarım ortamlarında daha hızlı dönüş için onarım süreçlerini kolaylaştırır
Geliştirilmiş Kalite Kontrol: Gelişmiş ürün güvenilirliği için uygun bileşen lehimleme ve hizalama sağlar
