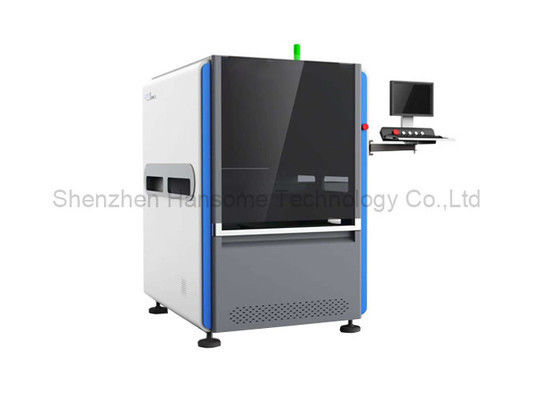

Almanya Sycotec Spinde Perfect Jig-Less Routing Solution Inline PCBA Router Machine HS-ARX-811

Name: Almanya Sycotec Spinde Perfect Jig-Less Routing Solution Inline PCBA Router Machine HS-ARX-811
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-ARX-811
Price: 6,005.00 USD
Availability: InStock

Marka Adı:	HSTECH
Model Numarası:	HS-ARX-811
Moq:	1 set
fiyat:	negotiable
Ödeme Şartları:	T/T, Western Union, MoneyGram
Tedarik Yeteneği:	Ayda 100 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Ürün Adı:

Inline pcba yönlendirici makinesi

Garanti:

1 yıl

Kontrol:

dokunmatik ekran

Röle Markası:

Schneider

optoelektronik anahtar:

Omron

Malzeme:

Alüminyum alaşımı

Durum:

Yeni

Sinyal:

KOBİ

Uygulama:

Elektronik Montaj

Renk:

Gümüş

Kontrol Sistemi:

PLC

OEM/ODM:

Kullanılabilir

Güç tüketimi:

200W

Türü:

Otomatik

Ambalaj bilgileri:

ahşap paket

Yetenek temini:

Ayda 100 set

Ürün Tanımı

Almanya Sycotec Spinde Mükemmel Jig-Less Routing Çözümü Inline PCBA Router Makinesi

Tanıtım

Bu makine, ATE test hattı için yükleyici ve boşaltıcı, yüksek hızlı iğne, PCBA'yı kesmek ve hassasiyeti ve berraklığı sağlamak için düşük gerginlik kuvveti ile tam otomatik bir sıralı yönlendirici sistemidir.

Özellikleri

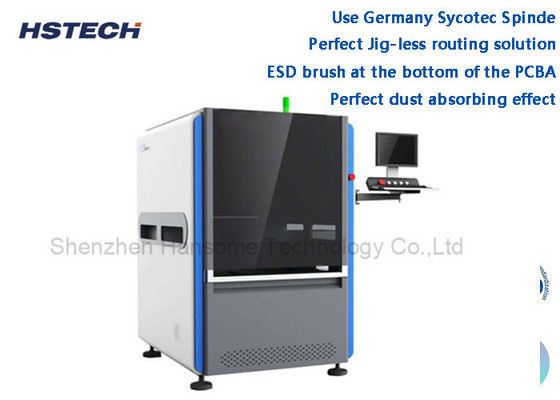

1, Almanya Sycotec Spinde, Max 1000000 RPM ve otomatik alet geçiş fonksiyonu kullanın.

2PCBA'nın altındaki ESD fırçası mükemmel bir toz emici etkiye sahiptir.

3, Makine kalibrasyonu, telafi ve konumlandırmayı desteklemek için, görüntüleme kamerası, Moritex merceği ve ölçüm düzeyinde ışık kaynağı ile mükemmel bir CCD sistemi,büyük istikrar ve anti-bozulma kapasitesine sahip.

4, Mükemmel Jig-siz yönlendirme çözümü, 20 * 20 ~ 350 * 350mm PCB boyutunu destekler ve alıcı cihazı hızlı kaldırma ve kurulum, yüksek güvenilirlik ve düşük maliyeti gerçekleştirebilir.

5, standart alet repertuarı, 3 çeşit 3.175 aletle, her biri içinde 10 adet.

6, Çıkarma çözeltisi1: PCBA kesildikten sonra,ESD kemerine yerleştirilir, daha sonra test veya montaj hattına girer. Çıkarma çözeltisi 2: Parti boşaltma ünitesiyle,kapak tepside kutuyu sarar.

7, freze kesicisi, düşük kesim gücü, yüksek doğruluk, düşük gürültü avantajları ile yüksek hızlı iğne ile çalıştırılır ve yuvarlak, düz çizgi, L veya U tipi gibi tüm şekil pcba için uygundur,kare ve yay şekilleri.

8, Win7/Win10 İngilizce versiyon sistemi

Spesifikasyon

Model	ARM-710	ARM-711
En fazla PCB boyutu	350x350mm
Min PCB boyutu	50x50mm
PCB kalınlığı	0.4-6mm
Transmisyon yüksekliği	900±50 mm
Taşıma yönü	Soldan sağa
Taşıma hızı	1500mm/s ((max) Düzenlenebilir
Yükleme modu	Bölüm tipi nakliye rehber rayı
Ray genişliği ayarlama	Otomatik
İletişim arayüzü	SMEMA
PCB konumlandırması	Üst ve alt rehber rayı sıkıştırma
Seçim sistemi	360 derece döner sıkıştırma sistemi, 2 grup vakum emici nozel; en fazla 4 grup ESD kemer taşıma / parti paneli yönlendirme ünitesi
Kesme iğnesi/hız	100,000 rpm/min, Almanya markası	60,000 rpm/min, Almanya markası
Otomatik alet değişimi	- Evet.	- Hayır.
Bıçağı kır.	- Evet.	- Evet.
Ayrım hızı	1-100mm/s
Kesme doğruluğu	±0,05 mm
Dölen kit	φ0.8 ~ φ3.0 sağ tarafı, tungsten çelik
Tekrar konumlandırma doğruluğu	±0,02 mm
Koordinat hareket hızı	1000mm/s
Çıkış plakası türü	ESD kemer taşıma / parti panelini ileriye aktarma ünitesi
Atık toplama	Pist yoluyla çıkış
Prosedür programlaması	Görsel sistem üzerinden GERBER çizim ithalat / düzenleme programı
Havalandırma	5-8 kg/cm3
Güç kaynağı	AC380V, 50/60Hz, 3KW
Makine boyutu	1000x1300x1600 mm
Ağırlık	Yaklaşık 1000 kg.

Makine boyutu

100000 RPM PCB Router Machine CCD System Inline PCB Depaneling Router Without JIG 0

Ayrıntılar

1Otomatik kesme aracı değişikliği 2, kırık bıçak tespiti 3, Otomatik üretim modu

4, SPC istatistikleri fonksiyonu ve eşleşme ERP sistemi

5Patlama geçirmez vakum toz toplayıcı ve hava hacmi monitörü için seçilir

Vacuum Pick PCB Depaneling Router Machine With Dust Collector Germany Spindle 1

Tam PCBA yönlendirme sistemi tahtayı sabitlemek için Jig olmadan, 20x20 ~ 350x350mm PCB boyutunu destekler ve alıcı aygıtı fark edebilir Hızlı çıkartmak ve kurmak, yüksek güvenilirlik ve düşük maliyet.

100000 RPM PCB Router Machine CCD System Inline PCB Depaneling Router Without JIG 2

ESD kemerleri içi boşaltma

Çıkarma çözeltisi 1: PCBA ayrıldıktan sonra ESD kemerine yerleştirilir ve daha sonra test/montaj hattına girer.

Çıkarma çözümü 2: ARM710-1 seri boşaltma ünitesi ile, sıkıştırıcı ARM710 tepsisinin kutusuna yerleştirilir.

100000 RPM PCB Router Machine CCD System Inline PCB Depaneling Router Without JIG 3
