SMT Üretim Hattı için 6 Saniye Yükleme Süresiyle Yüksek Hızlı Panasonic PLC PCB Yükleyici

Marka Adı:	HSTECH
Model Numarası:	HS-250LD
Moq:	1 set
fiyat:	negotiable
Ödeme Şartları:	T/T, Western Union
Tedarik Yeteneği:	Ayda 50 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Ürün Adı:

Pcb yükleyici

Renk:

Beyaz

Güç kaynağı:

AC110V/220V,50/60Hz

PLC:

Mitsubishi

Röle:

Schneider

Optoelektrik anahtar:

Omron

Ambalaj bilgileri:

ahşap paket

Yetenek temini:

Ayda 50 set

Vurgulamak:

Yüksek Hızlı PCB Yükleyici

Panasonic PLC SMT Magazin Yükleyici

6 Saniye Yükleme Süresi PCB Taşıma Ekipmanı

Ürün Tanımı

Yüksek Hızlı Panasonic PLC PCB Yükleyici SMT Üretim Hattı için

Bu otomatik PCB yükleyici, SMT üretim hatlarının başlangıcı için tasarlanmıştır ve PCB'leri dergilerden aşağı akış konveyör sistemlerine verimli bir şekilde aktarır.

Uygulamaya Genel Bakış

Panasonic PLC PCB Yükleyici, PCB montaj süreçlerinde kritik bir bileşen olarak hizmet eder, boş baskılı devre kartlarını otomatik olarak üretim hatlarına veya yerleştirme sistemleri ve lehimleme ekipmanı gibi sonraki makinelere yükler.

Temel Özellikler

Gerçek renkli dokunmatik ekran kontrol arayüzü
Mitsubishi PLC kontrol sistemi
Dergi kapasitesi: üst 1, alt 1 veya özelleştirilmiş konfigürasyonlar
Seçici adım seçenekleri: 10mm, 20mm, 30mm, 40mm
PCB taşıma yönü: Soldan Sağa veya Sağdan Sola (isteğe bağlı)
Manuel/Otomatik çalışma modu seçimi
Ön ray sabit veya arka ray sabit konfigürasyonları
Standart SMT uygulama yüksekliği (920±20mm)
Kule ışığı durum göstergesi
SMEMA iletişim sinyali uyumluluğu

Teknik Özellikler

Model	HS-250LD	HS-330LD	HS-390LD	HS-460LD
Gerilim	AC110V/220V, 50/60Hz, tek faz, maks. 300A
PCB Boyutu	(50×50)~(350×250)	(50×50)~(455×330)	(50×50)~(530×390)	(50×50)~(530×460)
Dergi Boyutu	355×320×565	460×400×565	535×460×565	535×530×565
Hava Beslemesi	0.4~0.6Mpa
Taşıma Yüksekliği	920±20mm (standart)
Yükleme Süresi	6 saniye
Dergi Değiştirme Süresi	Yaklaşık 20 saniye
Taşıma Yönü	S'den S'ye veya S'den S'ye (isteğe bağlı)
PCB Kalınlığı	Minimum 0.4mm
Adımlar	1-4 (10mm adım)
İletişim	SMEMA
Makine Boyutu	1100×780×1200	1400×860×1200	1500×920×1200	1600×1120×1200
Ağırlık	Yaklaşık 140kg	Yaklaşık 180kg	Yaklaşık 220kg	Yaklaşık 230kg

Endüstriyel Uygulamalar

Üretim Hatları: PCB montajı, test ve lehimleme süreçleri için elektronik üretim tesislerinde esastır.

Prototipleme: Sınırlı miktarda PCB'yi işleyen laboratuvar ortamları ve küçük ölçekli üretim operasyonları için idealdir.

Operasyonel Faydalar

Geliştirilmiş Üretim Verimliliği: Daha sorunsuz iş akışı işlemleri için manuel yüklemeyle ilişkili kesinti süresini en aza indirir
Tutarlılık: Hasar veya yanlış hizalama riskini azaltarak güvenilir PCB yüklemesi sağlar
İş Gücü Tasarrufu: Manuel iş gücü gereksinimlerini azaltır, personelin kritik görevlere odaklanmasını sağlar

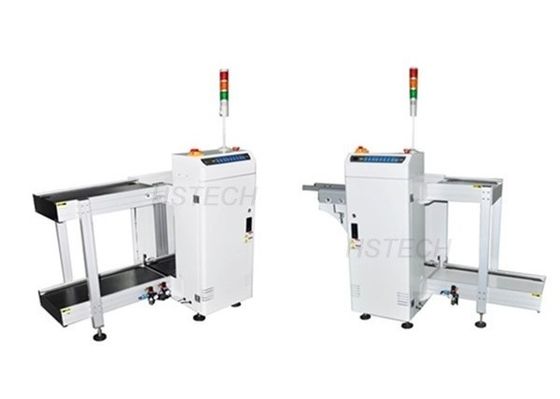

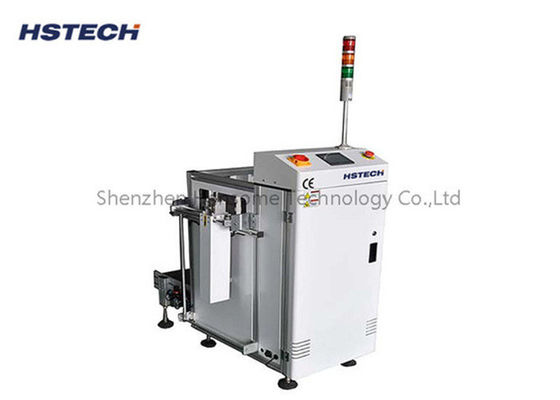

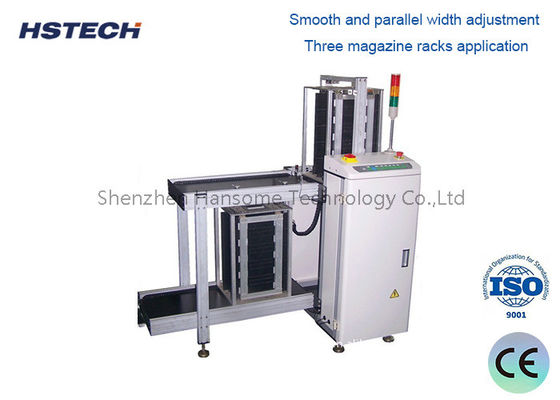

Ürün Resimleri
