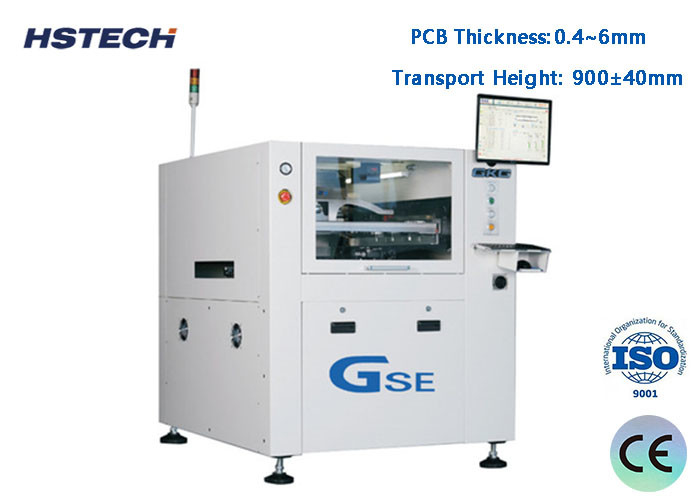

Schneider Dokunmatik Ekranlı Otomatik Peçetelemesi Büyük Ölçekli SMT için

Marka Adı:	HSTECH
Model Numarası:	HS-GSE
Moq:	1 set
fiyat:	pazarlık edilebilir
Ödeme Şartları:	T/T, Western Union, MoneyGram
Tedarik Yeteneği:	Ayda 50 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Ürün Adı:

Otomatik lehimli pasta yazıcısı

Garanti:

1 yıl

Kontrol:

dokunmatik ekran

Röle Markası:

Schneider

optoelektronik anahtar:

Omron

Malzeme:

Alüminyum alaşımı

Durum:

Yeni

Sinyal:

KOBİ

Uygulama:

Elektronik Montaj

Kontrol Sistemi:

PLC

Ambalaj bilgileri:

ahşap paket

Yetenek temini:

Ayda 50 set

Ürün Tanımı

Schneider dokunmatik ekranı SMT Büyük Ölçekli Otomatik Kaynatma Yapıştırıcı

Tanıtım

GLE Otomatik lehimli pasta baskı makinesi, SMT büyük ölçekli uygulamalar için yüksek kaliteli bir makinedir. Gt-S'nin genişliği sadece 2830mm'dir. 01005'in baskı süreci gereksinimlerini mükemmel bir şekilde karşılayabilir,0.3 pitch ve diğer ince mesafeler, yüksek hassasiyet ve yüksek hız.

Özellikleri

1, GKG özel ayarlı çakma platformu. istikrarlı ve ayarlanması kolaydır, farklı kalınlıkta PCB'nin pin çakma yüksekliğini hızlıca ayarlayabilir.

2Temizlik sistemi: GKG temizlik sistemi üç temizlik yöntemi ile donatılmıştır: kuru temizlik, ıslak temizlik, vakum.Kullanıcının temizlik süresini azaltmak ve üretim verimliliğini artırmak için otomatik temizlik kullanmasına gerek kalmadığı takdirde manuel olarak da temizlenebilir.Yeni silme sistemi şablonla tam temas sağlar, artan vakum emimi, geriye kalan pastayı etkili bir şekilde ortadan kaldırabilir

etkili otomatik temizlik fonksiyonunu sağlayabilen ağda.CCD kısmı ve c eğim sistemi, CCD çalışırken ayrılır,CCD parçası servo motor yükünü azaltmak ve makine hızı ve doğruluğunu artırmak için bağımsız hareket.

3, görüntü ve optik sistem. Tekdüze halka ışığı ve yüksek parlaklıklı koaksiyel ışık kullanarak, parlaklık ayarlama fonksiyonu ile,o zaman tüm tipler Mark noktaları iyi tanınabilir (Sert işaret noktaları dahil)GKG patentli matematiksel modeli ile yüksek doğruluğu sağlayabilir.

4, Yüksek uyarlanabilirlik çelik ağ çerçeve sıkıştırma sistemi.

Üretim hattı.

5, Windows XP/win7 işletim arayüzünü kullanarak, iyi bir insan-makine diyalogu fonksiyonu ile,ve operatör için kolay özellikle programlama dosyasının navigasyon etkisi yaparken operasyonla hızlıca aşinaÇince/İngilizce arayüzünü değiştirmek kolaydır, işletim günlüğü, hata kaydı / hata kendi kendini teşhis / hata analizi istek / ışık alarmı ve diğer işlevlerle.

62D yapıştırma baskı kalitesi testi ve analizi, baskı kalitesini sağlamak için kayma, yetersiz yapıştırma, eksik ve köprü ve diğer kusurları denetleyebilir.

Spesifikasyon

Model	GSE
Şablon boyutu	370x370mm ((min boyut)
	737x737mm (maksimum boyut)
	20-40 mm (kalınlığı)
En fazla PCB boyutu	400x340mm
Min PCB boyutu	50x50mm
PCB kalınlığı	0.4-6mm
PCB duvarı	en fazla %1 PCB çaprazı
Taşıma yüksekliği	900±40 mm
Taşıma yönü	L-R, R-L
Taşıma hızı	Max 1500mm/s, ayarlanabilir
Taşıma yöntemi	Bir aşama
Uygulama genişliği	otomatik
I/O arayüzü	SMEMA
PCB konumlandırma (destek yöntemi)	Mıknatıs iğnesi/destek bloğu/yukarı-aşağı masa
PCB sıkıştırma sistemi	Yukarı sıkıştırma / yan sıkıştırma üzerinde patentli
Yazdırma başlığı	İki bağımsız motorlu baskı başlığı
Squeegee Basıncı	0.5~10Kg (Program Kontrolü)
Yazdırma Hızı	6-200mm/s
Yazdırma Kipi	Bir / İki kez
Squeegee tipi	Kauçuk / çelik Squeegee Blade ((Köşe 45°/55°/60°)
Temizlik Sistemi	Güçlendirilmiş vakum emici, kuru, ıslak, vakum üç mod
CCD FOV	8x6mm
Makine ayar aralığı	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Görüş	Yukarı / Aşağı Optik Yapı / CCD / Geometri Desen eşleşmesi

Tüm Makine Özellikleri

Yer doğruluğunu tekrarla.	±0,01mm
Baskı Doğruluğu	±0,025mm
Döngü Zamanı	<8 saniye
Ürün Değişimi	Eski:<3 dakika, yeni:<5 dakika
Havalandırma	4~6 kgf/cm
Güç kaynağı	AC:220±10%,50/60HZ, 2,5KW
Kontrol yöntemi	PC
Çalışma sistemi	Windows XP/Win7
Makine Boyutları	1158 ((L) x 1362 ((W) x 1463 (H) mm
Makine ağırlığı	Yaklaşık 1000Kg.
