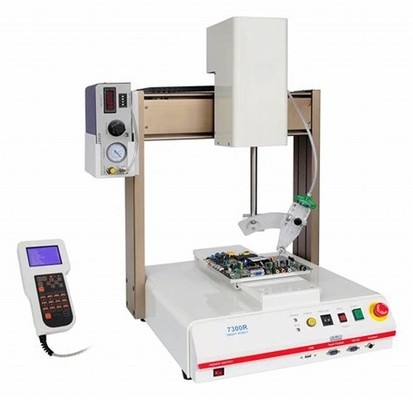

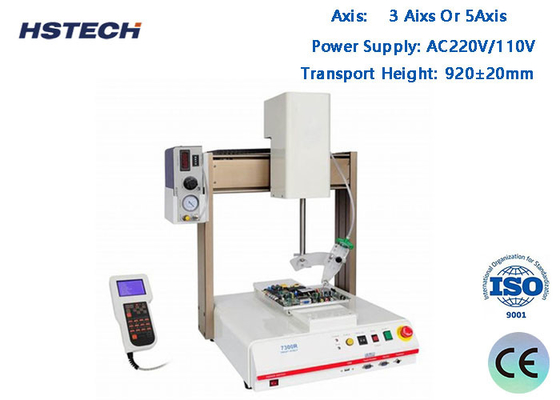

Yüksek Hızlı 3 Eksenli Seçici Kaplama Makinesi

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Ürün Adı:

3 Eksen Seçmeli Kaplama Makinası

eksen:

3 Eksen veya 5 Eksen

Güç kaynağı:

AC220V/110V

Taşıma Yüksekliği:

920±20mm

Makina ağırlığı:

600KG

makine boyutu:

1060x1200x1700mm

Ambalaj bilgileri:

ahşap paket

Yetenek temini:

Ayda 100 set

Ürün Tanımı

Yüksek Hızlı 3 Eksenli Seçici Kaplama Makinesi

Ürünün tanıtımı

1. X, Y, Z eksenli tahrik platformu, Fuji servo motoru ile hassaslıklı top vidalarını benimsiyor.

2Çeşitli PCB türleri için seçici kaplama elde etmek.

3Düz çizgi, daire, yay kaplama ve dağıtım.

4- Parçaların kenarlarını etkili ve eşit şekilde kaplayabilir, sprey gölge etkisini ortadan kaldırabilir.

5- Kesinlik: ±0.02mm.

6Yüksek hızlı, yüksek güvenilirlik, yüksek istikrarlılık ile iletim ve kontrol sistemi.

7. 2 valf, yüksek yoğunluklu PCB kaplama işlemini elde etmek için püskürtme ve kaplama eylemini otomatik olarak değiştirebilir.

8Akıllı otomatik genişlik ayarlama fonksiyonu ile (kart genişliğini girdikten sonra otomatik olarak ayarlayın).

Makine Özellikleri

Ürün Adı	Selektif uyumlu kaplama makinesi
Model	HS-CC300
Transmisyon yüksekliği	920±20 mm
Taşıyıcı genişliği	50-450mm/veya özel
İletişim	L'den R'ye veya R'den L'ye
Bileşen yüksekliği	yukarı ve aşağı en fazla 100 mm
PCB kartı kenarının boyutu	≥5 mm
Taşıma hızı	0-12000mm/min
3 Eksen sürüş hızı	800mm/s
Tekrar doğruluk	±0,02 mm
Depolama programları	1000'e kadar
Güç kaynağı	AC220/110V
Hava basıncı	4 kgf/cm2
Yapıştırıcı tankı	10L, manuel karıştırma
Kontrol Modu	Endüstriyel PC+Motion kontrol kartı
Doğrusal kılavuz ayarlama	Akıllı ayarlama
Programlama modu	El öğretimi
İletişim limanı	SMEMA
Işık kaynağı	Kendi kendine donatılmış ışık kaynağı
Bulma aydınlatma kaynağı	Kendi kendine donatılmış
Yazılım	Windows + kaplama yazılımı
Sürücü Motoru	Adımlı motor ((2 adet)
3 eksenli sürüş modu	Servo motor + vida sürücüsü modülü + Elektrikli Silindir
Lastik valf sayısı	1 püskürtme valfi + 1 dağıtım valfi
Çöplük genişliği	3-20mm
püskürtme yöntemi	Otomatik
Toplam güç	2.6kW
Makine gövdesi	Paslanmaz çelik
Makine ağırlığı	600 kg
Makine boyutu	1060x1200x1700mm
