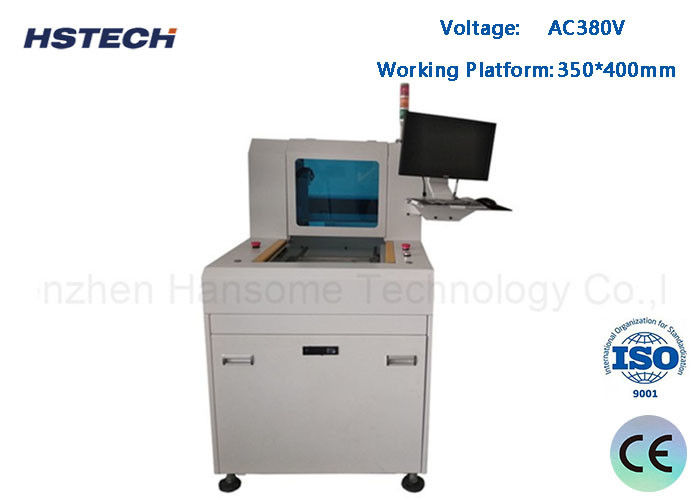

CCD algılama PCB panellerini kesmek için tek platformlu PCBA yönlendirici makinesi

Marka Adı:	HSTECH
Model Numarası:	HS-RM-F318
Moq:	1 set
fiyat:	negotiable
Ödeme Şartları:	T/T, Western Union, MoneyGram
Tedarik Yeteneği:	Ayda 50 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Ürün Adı:

Tek Platformlu PCBA Yönlendirici Makinesi

Garanti:

1 yıl

Kontrol:

dokunmatik ekran

Röle Markası:

Schneider

optoelektronik anahtar:

Omron

Malzeme:

Alüminyum alaşımı

Durum:

Yeni

Sinyal:

KOBİ

Uygulama:

Elektronik Montaj

OEM/ODM:

Kullanılabilir

Ambalaj bilgileri:

ahşap paket

Yetenek temini:

Ayda 50 set

Ürün Tanımı

CCD algılama PCB panellerini kesmek için tek platformlu PCBA yönlendirici makinesi

Makine giriş

Bu tek platformlu otoamtik PCB yönlendiricisi makine, maliyetli bir PCB yönlendiricisi, küçük boyutlu, çok fazla yer tasarrufu, küçük fabrikalar için uygundur.

Bu makine tüm işlevlere sahiptir, ayrıca toz toplayıcıyla da donatılmıştır.

Çalışma prensibi

Programlama için bilgisayarı kullanın ve yüksek hızlı freze makinesini programlara göre çalıştırın.

Geleneksel PCB ayırıcı ile karşılaştırıldığında avantajları

1PCB'leri iyi koruyun, el yapımı bükümden kaynaklanan teneke kırılmasını ve bileşen hasarını önleyin.

2, Ultra düşük güç gerginliği, yumruk veya bükme kullanarak mekanik olarak üretilen gerginliği önler.

3Her türlü eğri PCB panelini kesmek için uygundur.

Özellikleri

1En fazla 40000 rpm yüksek hızlı yönlendirme iğnesi.

2, Çince ve İngilizce işletim dili seçimi kontrol paneli.

3, Windows işletim, manuel konum veya dosya ithalatı.

4CCD algılama.

5Dış toz toplayıcı dahil.

6Her türlü eğri PCB'yi ayırmak için uygundur.

Spesifikasyon

Model	RM-F318
Yapı	Tek Döner, tek platform
Makine Boyutu ((mm)	7408351240mm
Brüt Ağırlık	550 kg
Toz toplayıcı boyutu ((mm)	7006001200mm
Toz toplama yöntemi	Alt koleksiyon
Çalışma platformu boyutu	350*400 mm
PCB konumlandırması	Ayarlar, işlevsel parmaklık
Sürüş sistemi	X/Y/Z ekseni servomotor tarafından çalıştırılır,W ekseni üç fazlı motor frekans çeviricisi tarafından çalıştırılır
Routing Spindle	Max40000rpm
Kesme hızı	1-100mm/s
Kesme doğruluğu	±0,05 mm
Tekrar doğruluk	±0,02 mm
Eksen hareket hızı	800mm/s
Z eksen sistemi	Döşeme, çift kılavuzlu
Yönlendirici kiti	freze kesicisi,φ0.8~φ3.0 sol dönme,Shank Tungsten Steel
Araç ömrü kontrolü	Yazılım programı kontrolü
Toz toplayıcı	2.2Kw,380V
Toz toplayıcı hava basıncı	4-6KG/cm3
Programlama	Online programlama
Düzenleme fonksiyonu	Düz çizgi, eğri çizgi, daire, kemer
Güvenlik kapısı	El kapısı
Hata alarmı	- Evet.
Program yöntemi	Kendini programlayan, klavye ve fare ile kontrol edilen kamera
