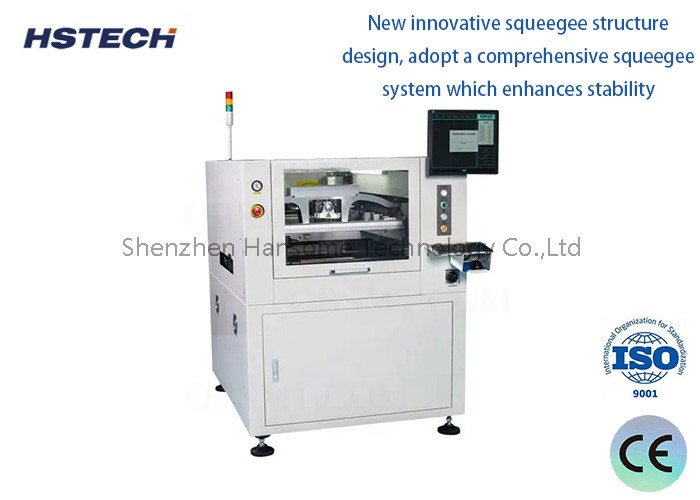

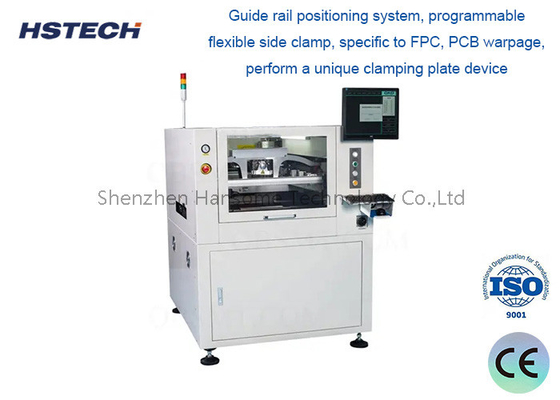

SMT Lehimleme Yapıştırma Şablon Yazdırma Makinesi Manyetik Pin/Destek Blok

Marka Adı:	GKG
Model Numarası:	GSE
Moq:	1 set
fiyat:	negotiable
Ödeme Şartları:	T/T, Western Union, MoneyGram
Tedarik Yeteneği:	Ayda 100 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE,TUV,ROHS

Ürün Adı:

otomatik şablon yazıcısı

Diğer adı:

lehim pastası baskı makinesi

PCB boyutu:

50x50~400x340mm

Taşıma Yüksekliği:

900±40mm

PCB kalınlığı:

0.4~6mm

G/Ç Arayüzü:

KOBİ

Ambalaj bilgileri:

ahşap paket

Yetenek temini:

Ayda 100 set

Ürün Tanımı

SMT Lehimleme Yapıştırma Stencil Baskı Makinesi Manyetik Pin/Destek Blok

Özellikleri

Model	GSE
Şablon boyutu	370x370mm ((min boyut)
	737x737mm (maksimum boyut)
	20-40 mm (kalınlığı)
En fazla PCB boyutu	400x340mm
Min PCB boyutu	50x50mm
PCB kalınlığı	0.4-6mm
PCB duvarı	en fazla %1 PCB çaprazı
Taşıma yüksekliği	900±40 mm
Taşıma yönü	L-R, R-L
Taşıma hızı	Max 1500mm/s, ayarlanabilir
Taşıma yöntemi	Bir aşama
Uygulama genişliği	otomatik
I/O arayüzü	SMEMA
PCB konumlandırma (destek yöntemi)	Mıknatıs iğnesi/destek bloğu/yukarı-aşağı masa
PCB sıkıştırma sistemi	Yukarı sıkıştırma / yan sıkıştırma üzerinde patentli
Yazdırma başlığı	İki bağımsız motorlu baskı başlığı
Squeegee Basıncı	0.5~10Kg (Program Kontrolü)
Yazdırma Hızı	6-200mm/s
Yazdırma Kipi	Bir / İki kez
Squeegee tipi	Kauçuk / çelik Squeegee Blade ((Köşe 45°/55°/60°)
Temizlik Sistemi	Güçlendirilmiş vakum emici, kuru, ıslak, vakum üç mod
CCD FOV	8x6mm
Makine ayar aralığı	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Görüş	Yukarı / Aşağı Optik Yapı / CCD / Geometri Desen eşleşmesi

Tüm Makine Özellikleri

Yer doğruluğunu tekrarla.	±0,01mm
Baskı Doğruluğu	±0,025 mm
Döngü Zamanı	<8 saniye
Ürün Değişimi	Eski:<3 dakika, yeni:<5 dakika
Havalandırma	4~6 kgf/cm
Güç kaynağı	AC:220±10%,50/60HZ, 2,5KW
Kontrol yöntemi	PC
Operasyon sistemi	Windows XP/Win7
Makine Boyutları	1158 ((L) x 1362 ((W) x 1463 (H) mm
Makine ağırlığı	Yaklaşık 1000Kg.

Özellikleri

1. GKG özel ayar kaldırma platformu. Istikrarlı ve ayarlanması kolay, farklı kalınlıklarda PCB'lerin üst iğne yüksekliğini hızla ayarlayabilir.

2Temizlik sistemi: GKG temizlik sistemi üç temizlik yöntemi ile donatılmıştır: kuru temizlik, ıslak temizlik ve vakum temizlik.Müşterilerin otomatik temizlik kullanması gerekmezse, temizlik süresini azaltmak ve üretim verimliliğini artırmak için elle temizlik de kullanılabilir.ve artan vakum emici etkin bir şekilde ekranda kalıntı pasta ortadan kaldırabilir, böylece etkili otomatik temizlik fonksiyonuna ulaşılır. CCD parçası öğrenme sisteminden ayrılır. CCD çalışırken, CCD parçası bağımsız olarak hareket eder,Servo motor üzerindeki yükü azaltmak ve makine hızını ve doğruluğunu artırmak.

3. Görüntü ve optik sistemler. Ünlü halka şeklindeki ışık ve yüksek parlaklıklı koaksiyel ışık kullanarak, söz verilen parlaklık ayarlama fonksiyonu ile,Tüm tip işaretleme noktalarını etkili bir şekilde tanımlayabilir (sıradan işaretleme noktaları da dahil), teneke kaplama, bakır kaplama, altın kaplama, teneke püskürtme, FPC vb. gibi farklı renklerdeki PCB'ler için uygundur. GKG'nin patentli matematiksel modellerini benimsemek yüksek doğruluğu sağlayabilir.

4. Güçlü uyarlanabilirliğe sahip bir çelik ızgara sıkıştırma sistemi. Çeşitli boyutlarda ekran kenarlarını yazdırabilir ve modülleri hızlıca değiştirebilir
Üretim hattı.

5. Windows XP/win7 işletim arayüzünü kullanarak, operatörlerin operasyonla hızlı bir şekilde tanışmasını kolaylaştıran iyi bir insan-makine diyalog fonksiyonuna sahiptir.Özellikle de program dosyalarını gezinirken.. Çince ve İngilizce arasındaki arayüzün değiştirilmesi kolaydır ve işletim günlükleri, hata kaydı / hata öz teşhisi / hata analizi istekleri / ışık alarmları gibi işlevlere sahiptir.

6, 2D yapıştırma baskı kalitesi testi ve analizi, baskı kalitesini sağlamak için kaydırma, yetersiz yapıştırma, eksik ve köprü ve diğer kusurları denetleyebilir.

SMT Lehimleme Yapıştırma Şablon Yazdırma Makinesi Manyetik Pin/Destek Blok 0
