Endüstriyel 4.0 MES Sistemi için Yüksek Performanslı Lehimleme Yapıştırma Makinesi

Marka Adı:	GKG
Model Numarası:	G9+
Moq:	1 set
fiyat:	negotiable
Ödeme Şartları:	T/T, Western Union, MoneyGram
Tedarik Yeteneği:	Ayda 100 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE,TUV,ROHS

Ürün Adı:

Üst düzey Lehim pastası baskı makinesi

Diğer adı:

Otomatik Serigrafi Baskı Makinesi

PCB boyutu:

50x50~450x340mm

Taşıma Yüksekliği:

900±40mm

Hava basıncı:

4-6kgf/cm³

PCB kalınlığı:

0,4-6 mm

Maksimum Tahta Ağırlığı:

5 kg

Makina ağırlığı:

1000kg

Ambalaj bilgileri:

ahşap paket

Yetenek temini:

Ayda 100 set

Ürün Tanımı

Endüstriyel 4.0 MES Sistemi için Yüksek Performanslı Lehimleme Yapıştırma Makinesi

Tanıtım

G9+ tamamen otomatik lehimleme pasta baskı makinesi, 03015, 0.25 aralık, yüksek hassasiyet,ve yüksek hız.

Özellikleri

Model	G9+
En fazla PCB boyutu	450x340mm
Min PCB boyutu	50x50mm
PCB kalınlığı	0.4-6mm
Tahta ağırlığı	5 kg
Taşıma yüksekliği	900±40 mm
Tahta kenar boşluğu	2.5mm
Tahta yüksekliği	15 mm
Taşıma yönü	L-R, R-L
Taşıma hızı	Max 1500mm/s, program kontrolü
Taşıma yöntemi	Bir aşama
Uygulama genişliği	otomatik
I/O arayüzü	SMEMA
PCB konumlandırma (destek yöntemi)	Manyetik iğne / destek bloğu / manuel yukarı aşağı masa
PCB sıkıştırma sistemi	Üst sıkıştırma üzerinde patentli
	Yan sıkıştırma
	Adsorpsiyon fonksiyonu
Yazdırma	0-20mm
Yazdırma modu	Bir/iki kez
Yazdırma Hızı	10-200mm/s
Yazdırma Kipi	Bir / İki kez
Squeegee tipi	Kauçuk / çelik Squeegee Blade ((Köşe 45°/55°/60°)
Baskı	0.5-10kg
Şablon çerçevesinin boyutu	470370mm~737737mm ((20-40 kalınlığı)
Temizlik Sistemi	Yağmur tipi temizlik sisteminin damlamaları
	Güçlendirilmiş vakum emici
	Kuru, ıslak vakum üç mod
	İleri ve geri temizlik
CCD FOV	10x8mm
Güvenlik işareti türleri	Standart Fiducial mark şekli
	Yastık
	Çukur
Kamera sistemi	Yukarı/aşağı optik yapısı
	CCD dijital kamera
	Geometri desen eşleşmesi

Makine Performansı

Model	G9+
Yer doğruluğunu tekrarla	±12.5um@6,CPK≥2.0
Baskı doğruluğu	±18um@6,CPK≥2.0
Yazdırma döngüsü süresi	<7.5 saniye
Üçüncü taraf test sistemi ((CTQ) temelinde gerçek lehimli pasta baskı pozisyonu doğruluğunu tekrarlamak doğrulama

Tüm Makine Özellikleri

Güç kaynağı	AC:220±10%,50/60HZ, 3.0KW
Hava basıncı	4~6 kgf/cm2
Hava tüketimi	yaklaşık 5L/dakikada
Çalışma sıcaklığı	-20°C~+45°C
Çalışma nemliği	%30~60%
Makine Boyutları(kule ışığı olmadan)	1172 ((L) x 1385 ((W) x 1530 (H) mm
Makine ağırlığı	Yaklaşık 1000Kg.

Özellikleri

1. CCD dijital sistemi, yeni optik yol sistemi, tekdüze dairesel ışık, koaksiyel ışık kaynağının yüksek parlaklığı.Farklı pazar noktalarını kolayca tanımlamak (birbirine eşit olmayan işaretleme noktaları da dahil), tıpkı teneke kaplama, bakır kaplama, gümüş kaplama, sıcak hava lehimleme, FPC ve çeşitli PCB renkleri.

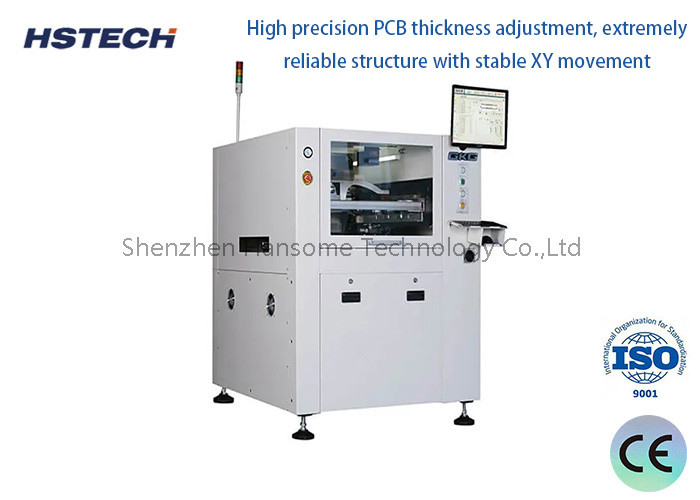

2. Yüksek hassasiyetli PCB kalınlığı ayarlama, son derece güvenilir yapı ve istikrarlı XY hareketi. El ayarlama farklı PCB kalınlıklarına kolayca adapte olabilir.

3. Rehber ray konumlandırma sistemi, yeni desen rehber ray tahtası ayırılabilir, programlanabilir esnek yan klem, özel olarak FPC ve PCB bükülmesi için tasarlanmış, benzersiz bir klem cihazı yürütmektedir.Yazılım programlama yoluyla, etkilenmeyen PCB seçimi otomatik olarak gerilebilir ve geri çekilebilir.

4Yeni ve yenilikçi kazıklama yapısı tasarımı, kazıklamanın istikrarını ve hizmet ömrünü iyileştiren kapsamlı bir kazıklama sistemi benimsiyor.

5, Yüksek hızlı şablon temizliği, aşağı doğru dağıtan temizlik yapısı tıkanmış açılışı başarıyla engeller ((her zaman etkisiz temizliğin temel nedeni).Solventin dağıtılan uzunluğu da yazılım kontrolü ile kolayca değiştirilebilir..

6Yeni çok fonksiyonel arabirim, basitlik, açıkça anlaşılabilir, kullanıcı dostu.
