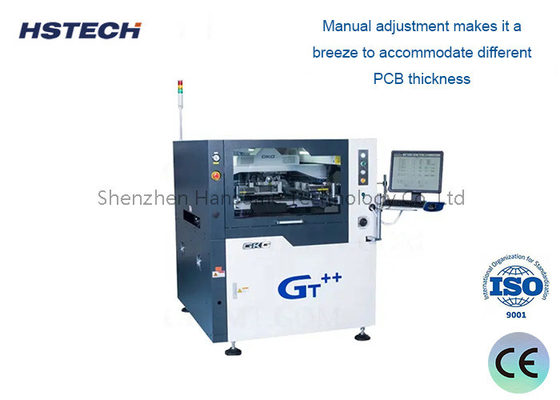

GKG Yüksek hassasiyetli SMT yağmur temizleme sistemi ile lehimleme pasta yazıcısı

Name: GKG Yüksek hassasiyetli SMT yağmur temizleme sistemi ile lehimleme pasta yazıcısı
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: GT++
Price: 6,005.00 USD
Availability: InStock

Marka Adı:	GKG
Model Numarası:	GT++
Moq:	1 set
fiyat:	negotiable
Ödeme Şartları:	T/T, Western Union, MoneyGram
Tedarik Yeteneği:	Ayda 100 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE,TUV,ROHS

Ürün Adı:

Otomatik Şablon Baskı Makinesi

Diğer adı:

Otomatik Lehimleme Yapıştırıcı Matbaa Makinesi

PCB boyutu:

50x50~510x510mm

Taşıma Yüksekliği:

900±40mm

Hava basıncı:

4-6kgf/cm³

PCB kalınlığı:

0,4-6 mm

Maksimum Tahta Ağırlığı:

5 kg

Makina ağırlığı:

1000kg

Ambalaj bilgileri:

ahşap paket

Yetenek temini:

Ayda 100 set

Ürün Tanımı

GKG SMT Damla Temizleme Fonksiyonu ile Lehimleme Yapıştırma Şablon Yazdırma Makinesi

Tanıtım

M boyutlu kartı kullanan GT++ tüm iş ihtiyaçlarınızı karşılamada ustadır.geliştirilmiş temizlik sistemimiz, baskı yapmadan önce ağdaki kalıntıların ortadan kaldırılmasını sağlar.. 2 boyutlu yapıştırma denetim fonksiyonu yetersiz yapıştırma, köprü ve diğer kusurları tespit edebilmektedir.Böylece üstün baskı kalitesini garanti eder..

Özellikleri

Model	GT++
En fazla PCB boyutu	510x510mm
Min PCB boyutu	50x50mm
PCB kalınlığı	0.4-6mm
Tahta ağırlığı	5 kg
Taşıma yüksekliği	900±40 mm
Tahta kenar boşluğu	2.5mm
Tahta yüksekliği	23 mm
Taşıma yönü	L-R, R-L
Taşıma hızı	Max 1500mm/s, program kontrolü
Taşıma yöntemi	Bir aşama
PCB konumlandırma (destek yöntemi)	Manyetik iğne/destek bloğu/otomatik yukarı aşağı masa
PCB sıkıştırma sistemi	Üst sıkıştırma üzerinde patentli
	Yan sıkıştırma
	Adsorpsiyon fonksiyonu
Yazdırma	0-20mm
Yazdırma modu	Bir/iki kez
Yazdırma Hızı	10-200mm/s
Yazdırma Kipi	Bir / İki kez
Squeegee tipi	Kauçuk / çelik Squeegee Blade ((Köşe 45°/55°/60°)
Baskı	0.5-10kg
Şablon çerçevesinin boyutu	470370mm~737737mm ((20-40 kalınlığı)
Temizlik Sistemi	Yağmur tipi temizlik sisteminin damlamaları
	Kuru, ıslak vakum üç mod
	İleri ve geri temizlik
CCD FOV	10x8mm
Güvenlik işareti türleri	Standart Fiducial mark şekli
	Yastık
	Çukur
Kamera sistemi	Yukarı/aşağı optik yapısı
	CCD dijital kamera
	Geometri desen eşleşmesi

Makine Performansı

Model	GT++
Yer doğruluğunu tekrarla	±12.5um@6,CPK≥2.0
Baskı doğruluğu	±18um@6,CPK≥2.0
Yazdırma döngüsü süresi	<7.5 saniye
Üçüncü taraf test sistemi ((CTQ) temelinde gerçek lehimli pasta baskı pozisyonu doğruluğunu tekrarlamak doğrulama

Tüm Makine Özellikleri

Güç kaynağı	AC:220±10%,50/60HZ, 3.0KW
Hava basıncı	4~6 kgf/cm2
Hava tüketimi	yaklaşık 5L/dakikada
Çalışma sıcaklığı	-20°C~+45°C
Çalışma nemliği	%30~60%
Makine Boyutları(kule ışığı olmadan)	1240 ((L) x 1410 ((W) x 1500 (H) mm
Makine ağırlığı	Yaklaşık 1100Kg.

Özellikleri

1, CCD dijital sistemi, tamamen yeni optik yol sistemi, tekdüze dairesel ışık ve koaksiyel ışık kaynağının yüksek parlaklığı.Farklı mart noktasının kolayca tanınmasına izin vermek (birbirine eşit olmayan işaret noktası da dahil olmak üzere), bakır kaplama, gümüş kaplama, sıcak hava lehimleme, FPC ve çeşitli farklı PCB renkleri.

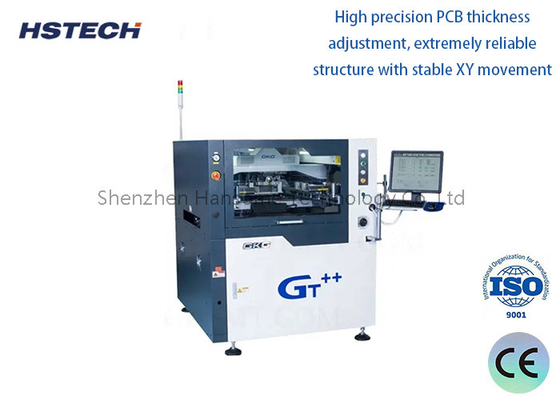

2, Yüksek hassasiyetli PCB kalınlığı ayarlama, istikrarlı XY hareketi ile son derece güvenilir yapı.

3"Kılavuz rayı konumlandırma sistemi, nEw Pattern guide rail ban ayırılabilir, programlanabilir esnek yan sıkıştırıcı, özel FPC, PCB çarpıklığı, benzersiz bir sıkıştırma plaka cihazı gerçekleştirir.Yazılım programlama aracılığıyla otomatik olarak uzatabilir ve etkilenmeyen PCB pickness geri çekebilir.

4, Yeni yenilikçi squeegee yapısı tasarımı, istikrarı ve uzun ömrü artıran kapsamlı bir squeegee sistemini benimsiyor.

5, Yüksek hızlı şablon temizliği, aşağı doğru dağıtan temizlik yapısı tıkanmış açılışı başarıyla engeller ((her zaman etkisiz temizliğin temel nedeni).Solventin dağıtılan uzunluğu da yazılım kontrolü ile kolayca değiştirilebilir..

6Yeni çok fonksiyonel arabirim, basitlik, açıkça anlaşılabilir, kullanıcı dostu.

Görevleri

1Damla temizleme sistemi.
Damla temizleme yapısı, çözücü tüpünün tıkanmasını etkili bir şekilde önler.

2.Total şimdi squeegee bıçağı yapısı tasarımı
Kaydırma rayı ve hava silindirinden yeni bir desen squeegee bıçağı yapısı, hareket istikrarını artırır ve kullanım ömrünü uzatır.
