Ürün ayrıntıları

Evde Ürünler

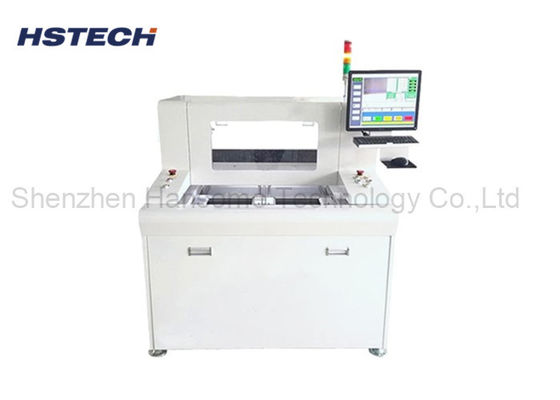

Yapılandırma Özel Görsel Kontrol Otomatik PCB Router FPC Alüminyum Tahta FR4 Eğimli

Marka Adı:	HSTECH
Model Numarası:	RM-560
Moq:	1 set
fiyat:	pazarlık edilebilir
Ödeme Şartları:	D/P, T/T, Western Union, MoneyGram
Tedarik Yeteneği:	Ayda 20 TAKIM

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Ürün Adı:

PCBA Yönlendirici Makinesi

Diğer adı:

otomatik pcb yönlendirici

platformu:

Çifte.

Yönlendirme Mili:

6000rpm

Kılavuz:

Hiwin

Tahrikli Motor:

Servo motor

Voltaj:

AC380V 50Hz

Garanti:

1 yıl

Ambalaj bilgileri:

Köpüklü ahşap paket

Yetenek temini:

Ayda 20 TAKIM

Vurgulamak:

PCB cnc yönlendirici

PCBA Kesme Makinası

Ürün Tanımı

Yapılandırma Özel Görsel Kontrol FPC Alüminyum Tahta FR4 Eğimli PCB Yönlendirici Makinesi

Makine giriş

Bu otomatik PCB yönlendiricisi makinesi yüksek hızlı yönlendirme iğnesi kullanan, çift platformla donatılmış, 4 eksenli servo motor ile çalıştırılan,

Önceden ayarlanmış programlamaya göre hareket eden iğne, damga deliğini otomatik olarak birbirine bağlayan tahta, eğri tahta ve diğer düzensiz şekilli tahtaları ayırır.CCD algılama ayrım yoluAyrım sürecini kontrol edebilirsiniz.

Ana özellikleri

1Yüksek hızlı yönlendirme iğnesi, 6000 rpm.
2, Windows işletim, manuel konum veya dosya ithalatı.
3CCD algılama.
4İç toz toplayıcı dahil.

5, FPC kartı, alüminyum kartı, FR4, vb. ayırmak için uygundur.

6, Genellikle geleneksel V kesimi kart yerine damga deliği bağlı kart, eğri kart ayırmak için kullanılır.

Düzeltme

Model	RM-560
Yapı	Tek Spindle, çift çalışma platformları
Makine Boyutu ((mm)	100012001550
Brüt Ağırlık	700 kg
Toz toplayıcı boyutu ((mm)	6256001600
Toz toplama yöntemi	Alt koleksiyon
Çalışma platformu boyutu	300*400 mm
Platform sürüş tipi	Çift döner platform, 3 fazlı motor dönüştürücü ile hassas kesiciler
Sürüş sistemi	X/Y/Z ekseni servomotor tarafından çalıştırılır,W ekseni üç fazlı motor frekans çeviricisi tarafından çalıştırılır
Routing Spindle	6000 rpm
Kesme hızı	1-100mm/s
Kesme doğruluğu	±0,05 mm
Tekrar doğruluk	±0,02 mm
Eksen hareket hızı	800mm/s
Z eksen sistemi	Döşeme, çift kılavuzlu
Yönlendirici kiti	freze kesicisi,φ0.8~φ3.0 sol dönme,Shank Tungsten Steel
Araç ömrü kontrolü	Yazılım programı kontrolü
Aktif koruyucu fonksiyon	Güvenli ışık perdeleri
Güvenlik kapısı	El kapısı
Hata alarmı	- Evet.
Program yöntemi	Kendini programlayan, klavye ve fare ile kontrol edilen kamera

Makine ayrıntıları

Hızlı yönlendirme yuvası ve iç toz toplayıcı

Yapılandırma Özel Görsel Kontrol Otomatik PCB Router FPC Alüminyum Tahta FR4 Eğimli 0

Windows7/10 İngilizce sürüm işletim sistemi,debug ve işletim için basit.

Yapılandırma Özel Görsel Kontrol Otomatik PCB Router FPC Alüminyum Tahta FR4 Eğimli 1

Yapılandırma Özel Görsel Kontrol Otomatik PCB Router FPC Alüminyum Tahta FR4 Eğimli 2
