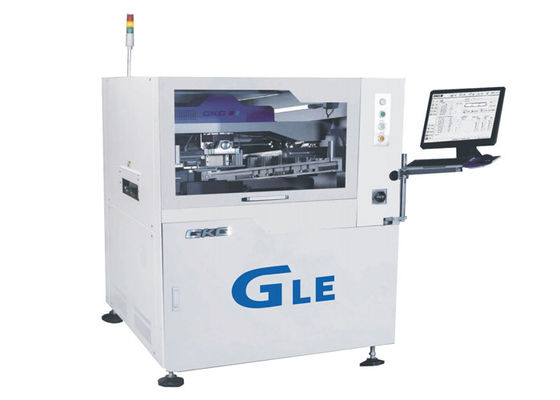

SMT Lehimleme Yapıştırma Stencil Baskı Makinesi 0.3 Pitch CCD Dijital Kamera Yüksek Hassasiyet

Marka Adı:	GKG
Model Numarası:	GLE
Moq:	1 set
fiyat:	negotiable
Ödeme Şartları:	Banka havalesi, Western Union
Tedarik Yeteneği:	Ayda 100 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE,TUV,ROHS

Ürün Adı:

Otomatik lehimli pasta yazıcısı

Diğer adı:

Otomatik Serigrafi Baskı Makinesi

PCB boyutu:

50x50~510x510mm

Taşıma Yüksekliği:

900±40mm

Hava basıncı:

4-6kgf/cm³

G/Ç Arayüzü:

KOBİ

Ambalaj bilgileri:

ahşap paket

Yetenek temini:

Ayda 100 set

Vurgulamak:

Peçete yapıştırma makinesi

Solder Paste Check Right Makinesi

Ürün Tanımı

Kesinlik 01005 0.3 Pitch CCD Dijital Kamera SMT Lehimleme Yapıştırma Şablon Yazıcısı

Tanıtım

GLE Otomatik lehimli pasta baskı makinesi, SMT büyük ölçekli uygulamalar için yüksek kaliteli bir makinedir. Gt-S'nin genişliği sadece 2830mm'dir. 01005'in baskı süreci gereksinimlerini mükemmel bir şekilde karşılayabilir,0.3 pitch ve diğer ince mesafeler, yüksek hassasiyet ve yüksek hız.

Spesifikasyon

Model	GLE
En fazla PCB boyutu	510x510mm
Min PCB boyutu	50x50mm
PCB kalınlığı	0.4-6mm
Tahta ağırlığı	5 kg
Taşıma yüksekliği	900±40 mm
Tahta kenar boşluğu	2.5mm
Tahta yüksekliği	23 mm
Taşıma yönü	L-R, R-L
Taşıma hızı	Max 1500mm/s, program kontrolü
Taşıma yöntemi	Bir aşama
Uygulama genişliği	otomatik
I/O arayüzü	SMEMA
PCB konumlandırma (destek yöntemi)	Mıknatıs iğnesi/destek bloğu/yukarı-aşağı masa
PCB sıkıştırma sistemi	Üst sıkıştırma üzerinde patentli
	Yan sıkıştırma
	Adsorpsiyon fonksiyonu
Yazdırma	0-20mm
Yazdırma modu	Bir/iki kez
Yazdırma Hızı	10-200mm/s
Yazdırma Kipi	Bir / İki kez
Squeegee tipi	Kauçuk / çelik Squeegee Blade ((Köşe 45°/55°/60°)
Baskı	0.5-10kg
Şablon çerçevesinin boyutu	470370mm~737737mm
Temizlik Sistemi	Yağmur tipi temizlik sisteminin damlamaları
	Güçlendirilmiş vakum emici
	Kuru, ıslak vakum üç mod
CCD FOV	10x8mm
Güvenlik işareti türleri	Standart Fiducial mark şekli
	Yastık
	Çukur
Kamera sistemi	Yukarı/aşağı optik yapısı
	CCD dijital kamera
	Geometri desen eşleşmesi

Makine Performansı

Model	GLE
Yer doğruluğunu tekrarla	±12.5um@6,CPK≥2.0
Baskı doğruluğu	±20um@6,CPK≥2.0
Yazdırma döngüsü süresi	<7.5 saniye
Üçüncü taraf test sistemi ((CTQ) temelinde gerçek lehimli pasta baskı pozisyonu doğruluğunu tekrarlamak doğrulama

Tüm Makine Özellikleri

Güç kaynağı	AC:220±10%,50/60HZ, 3.0KW
Hava basıncı	4~6 kgf/cm2
Hava tüketimi	yaklaşık 5L/dakikada
Çalışma sıcaklığı	-20°C~+45°C
Çalışma nemliği	%30~60%
Makine Boyutları(kule ışığı olmadan)	1240 ((L) x 1410 ((W) x 1500 (H) mm
Makine ağırlığı	Yaklaşık 1100Kg.

Özellikleri

1, GKG özel ayarlı çakma platformu. istikrarlı ve ayarlanması kolaydır, farklı kalınlıkta PCB'nin pin çakma yüksekliğini hızlıca ayarlayabilir.

2Temizlik sistemi: GKG temizlik sistemi üç temizlik yöntemi ile donatılmıştır: kuru temizlik, ıslak temizlik, vakum.

Kullanıcının temizlik süresini azaltmak ve üretim verimliliğini artırmak için otomatik temizlik kullanmasına gerek kalmadığı takdirde manuel olarak da temizlenebilir.Yeni silme sistemi şablonla tam temas sağlar, artan vakum emimi, geriye kalan pastayı etkili bir şekilde ortadan kaldırabilir

etkili otomatik temizlik fonksiyonu elde edebilecek ağda.CCD parçası ve c eğme sistemi, CCD çalışması zaman, CCD parçası ayrılır

Servo motor yükünü azaltmak ve makine hızını ve doğruluğunu artırmak için bağımsız hareket.

3, görüntü ve optik sistem. Tekdüze halka ışığı ve yüksek parlaklıklı koaksiyel ışık kullanarak, parlaklık ayarlama fonksiyonu ile,o zaman tüm tipler Mark noktaları iyi tanınabilir (Sert işaret noktaları dahil)GKG patentli matematiksel modeli ile yüksek doğruluğu sağlayabilir.

4, Yüksek uyarlanabilirlik çelik ağ çerçeve sıkıştırma sistemi.

Üretim hattı.

5, Windows XP/win7 işletim arayüzünü kullanarak, iyi bir insan-makine diyalogu fonksiyonu ile,ve operatör için kolay özellikle programlama dosyasının navigasyon etkisi yaparken operasyonla hızlıca aşinaÇince/İngilizce arayüzünü değiştirmek kolaydır, işletim günlüğü, hata kaydı / hata kendi kendini teşhis / hata analizi istek / ışık alarmı ve diğer işlevlerle.

6, Yeni Pattern rehber ray yasak ayırılabilir, programlanabilir esnek yan klem, FPC için özel, PCB warpage, benzersiz bir klemleme plaka cihazı gerçekleştirin.Yazılım programlama aracılığıyla otomatik olarak uzatabilir ve etkilenmeyen PCB pickness geri çekebilir.
