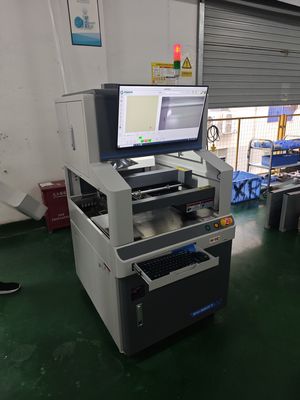

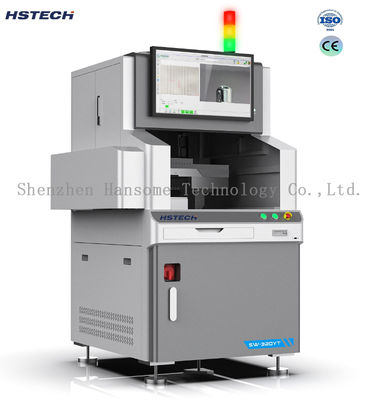

Yüksek hassasiyetli püskürtme Off-line Seçkin Dalga Lehimleme Makinesi Küçük partili DIP delikli üretim için

Yüksek hassasiyetli püskürtme Off-line Seçkin Dalga Lehimleme Makinesi Küçük partili DIP delikli üretim için

Marka Adı:	HSTECH
Model Numarası:	SW‑320YT/450YT
Moq:	1 adet
Fiyat:	negotiable
Ödeme Şartları:	T/T
Tedarik Yeteneği:	1 Takım

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE,ISO

Ürün adı:

Seçici Dalga Lehimleme Makinesi

PCB Kalınlığı:

0,8‑3 mm

Hava Besleme Basıncı:

0,5‑0,7 MPa

Akı Tankı Kapasitesi:

2 litre

ön ısıtma gücü:

Kızılötesi 1 KW

Garanti:

1 yıl

Ambalaj bilgileri:

Ahşap

Yetenek temini:

1 Takım

Vurgulamak:

yüksek hassasiyetli dalga lehimleme makinesi

Çevrimdışı seçici lehimleyici robot

Küçük partili DIP delikli üretim

Ürün Tanımı

Küçük partili DIP delikli üretim için yüksek hassasiyetli püskürtme çevrimdışı seçici dalga lehimleme makinesi

Ürün Genel Görünümü

HSTECH çevrimdışı seçici dalga kaynak makinesi,Karışık çeşit, küçük parti DIP fişli lehimlemeBu entegre sistem, flüs püskürtmesini, kızılötesi ön ısıtmayı ve seçici dalga lehimlemeyi tek bir kompakt ünitede birleştirerek özel armatürler olmadan hızlı üretim başlatmasını sağlar.

Sadece yaklaşık 1m2 zemin alanı kaplayan ekipman, değerli atölyeler alanını korur.akışMakine, 98%'in üzerinde lehim verimi ile yaklaşık% 100 delik içi teneke nüfuz oranı sağlar.Otomotiv elektroniği için maliyetli bir PCBA delikli lehimleme çözümü sağlayan, endüstriyel kontrol ve tıbbi elektronik endüstrileri.

Kontrolü birEndüstriyel PC, makine çevrimdışı görsel programlamayı destekler. Operatörler ofis bilgisayarlarında programlamayı tamamlayabilir ve dosyaları doğrudan üretim için makineye ithal edebilirler.Gerçek zamanlı video izleme ve otomatik dalga tepesi yüksekliği algılama, görünür lehimleme süreçlerini ve basitleştirilmiş devreye girmeyi sağlarTamamen titanyum kaynak kazanı, kolay bakım için hızlı koparma tasarımı ile olağanüstü erimiş kaynak korozyon direnci sunar.

Ana Avantajları

Esnek üretim, herhangi bir sabitleme gerekmez:Çeşitli ürünler için hızlı değişimi destekler. Güvenli boşluklu PCB'ler, yeni ürün örneklemesi için özel araç maliyetleri olmadan doğrudan lehimlenebilir.
Çok düşük işletme maliyeti:15KG kaynak kazan kapasitesi, 8 saatlik vardiya başına sadece 0.2KG kaynak atığı üretir. Dondurulmuş akış püskürtme sistemi akış buharlaşması atıklarını ortadan kaldırır. Toplam güç tüketimi 3.5KW, geleneksel dalga lehimle karşılaştırıldığında enerji tüketimini önemli ölçüde azaltır.
Üstün Lehimleme kalitesi:Senkronize ön ısıtma ve lehimleme ile çift taraflı kızılötesi ön ısıtma (üst ve alt) ısıya duyarlı bileşenler için termal şoku en aza indirir.Otomatik hizalama ve yükseklik ölçümü, % 100 delik nüfuz oranı ve % 98'den fazla verim ile istikrarlı lehim akışı sağlarN2 koruması (99.999% saflık) minimum oksidasyon ile parlak lehimli eklemler sağlar.
Yüksek hassasiyetli püskürtme ve lehimleme sistemi:Orijinal Japonya Lumina 0.5 mm hassaslıkta akım püskürtme nozelleri.Flus dozu ve lehim zamanını doğru bir şekilde kontrol etmek için her bir eklem için özel nozel eşleştirme.
Akıllı yazılım ve görsel izleme:Çevrimdışı görüntü tabanlı programlama, lehim yollarını çizmek için PCB grafiklerinin ithal edilmesini sağlar. Gerçek zamanlı video, kapsamlı süreç gözlemleri için dalga tepesi koşullarını ve lehim performansını gösterir.
Kompakt ayak izi ve kolay bakım:Yaklaşık 1m2 zemin alanı, hızlı salınımlı lehimli kavanoz ve merkezi kablolama ile.

Teknik özellikler

Spesifikasyon	SW-320YT	SW-450YT
Uygulanabilir PCB Boyutu	50×50 ~ 320×250 mm	50×50 ~ 450×400 mm
PCB kalınlığı	0.8-3 mm; Pin uzunluğu <3 mm	0.8-3 mm; Pin uzunluğu <3 mm
Bileşen Yüksekliği	Üst taraf < 100 mm / Alt taraf < 50 mm	Üst taraf < 100 mm / Alt taraf < 50 mm
Maks. PCB ağırlığı (parçalar dahil)	≤5 KG	≤5 KG
Kaynatma Kapı	Tam titanyum alaşımı, 15KG kapasite, 1.8 KW güç	Tam titanyum alaşımı, 15KG kapasite, 1.8 KW güç
Önyükleme Gücü	Kızılötesi 1 KW	Kızılötesi 1 KW
Toplam Güç	AC 220V, 3,5 KW	AC 220V, 3,5 KW
Azot Gereksinimleri	Saflık %99,999; basınç 0,5 MPa; tüketim 20-30 L/dakikada	Saflık %99,999; basınç 0,5 MPa; tüketim 20-30 L/dakikada
Akış tankı kapasitesi	2 litre	2 litre
Havalandırma basıncı	0.5-0.7 MPa	0.5-0.7 MPa
Lehimleme nozu İç Diyası.	φ3-φ20 mm, özel destek	φ3-φ20 mm, özel destek
Kontrol Sistemi	Endüstriyel PC + (Windows OS)	Endüstriyel PC + (Windows OS)
Programlama Modu	Çevrimiçi / Çevrimdışı görüntü görsel programlama	Çevrimiçi / Çevrimdışı görüntü görsel programlama
Makine ağırlığı	120 KG (15 KG lehim dahil)	150 KG (15 KG lehim dahil)
Dış Boyut (monitörle)	750 × 950 × 1350 mm	880 × 1280 × 1350 mm

Uygulama Endüstrileri

Endüstriyel kontrol PCBA, otomotiv elektroniği, güvenlik ekipmanları, tıbbi elektroniği, güç kaynağı modülleri, iletişim modülleri, küçük partili DIP delikli montaj ve yeni ürün örnekleme.
