Yüksek Hızlı SMT PCB Shuttle Conveyor PLC Kontrolü SMEMA PCB Taşıma için Uyumluluk

Yüksek Hızlı Otomatik SMT PCB Shuttle Conveyor PLC Denetlenen SMEMA Temiz Baskılu Daire Tablosu Taşıma için Uyumlu Ekipman

Ürün Tanıtımı

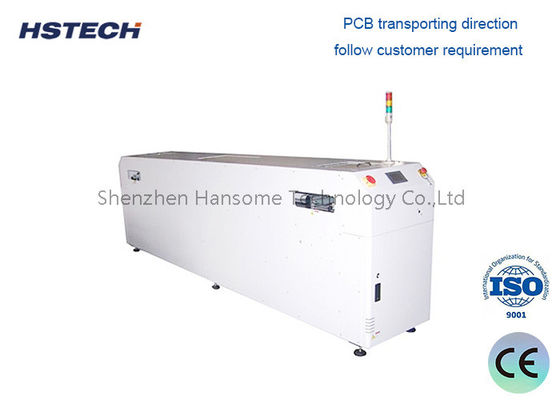

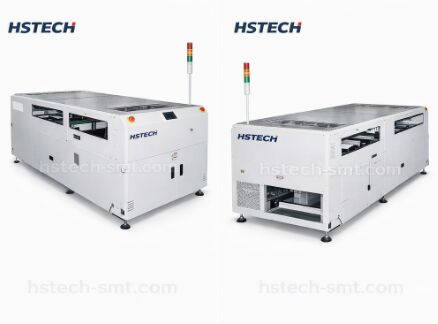

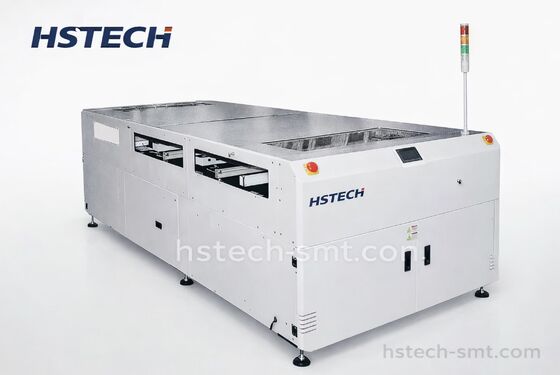

PCB Shuttle Conveyor, SMT üretim hatları için özel olarak tasarlanmış profesyonel bir otomatik PCB taşıma ekipmanıdır.ve farklı SMT işleme istasyonları arasında basılı devreler kartlarının kesintisiz aktarımıAkıllı elektronik üretim üretim hatları için temel bir yardımcı cihaz olarak, bu otomatik PCB Shuttle Conveyor, ana akım SMT ekipmanlarına mükemmel bir şekilde eşleşir.PCB doklama sorunlarını çözmekStandart SMEMA arayüzü ve akıllı PLC kontrol sistemi ile donatılmıştır.PCB Shuttle Conveyor tam otomatik insansız PCB besleme fark, taşıma ve nakliye devre değiştirme, lehimli pasta yazıcılarını, yerleştirme makinelerini, geri akış fırınlarını, AOI dedektörlerini ve diğer SMT ekipmanlarını etkin bir şekilde bağlamak.Farklı boyutlarda ve kalınlıklarda çeşitli PCB türleriyle uyumludur., güçlü çok yönlülüğe sahip ve modern SMT üretim hatlarının otomasyon seviyesini ve üretim sürekliliğini artırmak için gerekli bir anahtar ekipmandır.

Temel Özellikler

• Modül Güvenliği Kapalı Tasarım- Kompakt yapıyı korurken güvenli çalışmayı sağlar
• PLC Kontrolü- Daha fazla operasyonel güvenilirlik için hassas otomatik kontrol sağlar
• Adımlı motor ve hassas kemer hareketli- PCB'yi sürekli kullanmak için yüksek hassasiyet ve pürüzsüz hareket sağlar
• Yumuşak Paralel Genişlik Düzenleme- Çeşitli PCB boyutlarına uyum sağlamak için esnek bir kontrol sağlar
• Kişiselleştirilmiş nakliye yönü- Müşterinin özel gereksinimlerine göre ayarlanabilir yön
• Dokunmatik Ekran Kontrol Paneli- Kolay izleme ve ayarlama için sezgisel kullanıcı arayüzü
• Üç Renkli Kule Işık Ekranı- Kırmızı, sarı ve yeşil ışıklarla görsel durum göstergesi
• SMEMA Uyumluluğu- Yüzey Montaj Ekipmanı Üreticileri Derneği standartlarıyla tamamen uyumludur

Teknik özellikler

Temel İşlev

Bu birim, PCB akışını farklı kanallara yönlendirir ve 2 satırdan 1 satıra veya 1 satırdan 2 satıra konfigürasyonlar arasında pürüzsüz geçişler sağlar.Sistem, optimize edilmiş PCB işleme operasyonları için dinamik yönlendirme esnekliği sağlar.

Teknik parametreler

• Taşıma yüksekliği:910±20 mm
• Çevirme mesafesi:Standart 2000mm veya özelleştirilebilir
• Çevirme süresi:Üretim ihtiyaçlarına göre özelleştirilebilir
• Araç sayısı:Tek veya çift araba (ihtimal edilir)
• Çeviri Yöntemi:Adımlı motor + bant taşıyıcı
• Demiryolu sabit:Dayanıklılık için sabitlenmiş 1. ve 4. ray
• Transfer yönü:Esnek hat konfigürasyonu için L-R veya R-L
• PCB Transfer Modu:2 in 1 out, 1 in 2 out veya 2 in 2 out seçenekleri
• Hava basıncı:4-6 bar
• PCB kalınlığı:En az 0.4 mm
• Sinyal:SMEMA uyumlu

Tipik Uygulamalar

• SMT hat dengeleme: Hızlı toplama ve yerleştirme makineleri ile daha yavaş geri akış fırınları veya denetim istasyonları arasındaki döngü zaman boşluklarının kapatılması.
• Çift taraflı montaj: PCB'lerin birinci ve ikinci taraf yerleştirme süreçleri arasında tamponlanması ve aktarılması.
• Otomotiv Elektronik Üretimi: ECU, sensör ve güç modülü üretimi için büyük formatlı PCB'lerin istikrarlı aktarımını sağlamak.
• Tüketici Elektronik Montajı: Sıfır duraklama süresi ile akıllı telefon, tablet ve giyilebilir cihaz PCB'lerinin yüksek hacimli üretimini ele almak.
• Sözleşmeli Üreticiler (CEM): Düzenlenebilir tampon kapasitesi ve aktarım hızı ile farklı müşteri projelerine hızlı bir şekilde uyarlanmak.

Neden PCB Şatl Taşıyıcılarımızı Seçiyorsunuz?

Basit bir kemer hareketine dayanan ve tamponlama yeteneği olmayan temel transfer taşıyıcılarının aksine,Nakliye taşıyıcımız, yüksek hızlı transfer ile akıllı tamponlamayı birleştirerek, süreç uyumsuzluklarından kaynaklanan hat kesintilerini ortadan kaldırıyor.Anti- titreşim ayakları ile güçlendirilmiş çelik çerçeve, maksimum hızda bile istikrarlı bir işlevi sağlarken, modüler tasarım, kullanıma açık parçalara araçsız erişim ile kolay bakım sağlar.HMI arayüzü, geminin sayımı hakkında gerçek zamanlı veriler sağlar., aktarım süresi ve tampon durumu, operatörlerin hat performansını optimize etmelerini ve durgunluklara neden olmadan önce potansiyel sorunları belirlemelerini sağlar.

Ayrıca özelleştirilebilir tampon kapasiteleri, uzatılmış konveyör uzunlukları ve hassas üretim ortamları için temiz oda uyumlu versiyonlar sunuyoruz.

SMT hattınızdaki engelleri ortadan kaldırmaya hazır mısınız?

PCB nakliye taşıyıcılarımız tüm istasyonlar arasında pürüzsüz, sürekli akış sağlar, hattınızın verimliliğini ve verimliliğini en üst düzeye çıkarır.Özel bir entegrasyon planı için bugün bize ulaşın, canlı demo veya rekabetçi teklif izin ver üretim hattını yüksek hızlı, yüksek verimli bir enerji santraline dönüştürmenize yardım edelim.
