Yüksek verimlilik 90° 180° PCB Dönüş 3 Renkli Kuleleri Işıkla Taşıyıcı Yönünü Değiştir

Name: Yüksek verimlilik 90° 180° PCB Dönüş 3 Renkli Kuleleri Işıkla Taşıyıcı Yönünü Değiştir
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-SZ350
Price: 85.00 USD
Availability: InStock

Marka Adı:	HSTECH
Model Numarası:	HS-SZ350
Moq:	1 adet
fiyat:	negotiable
Ödeme Şartları:	T/T
Tedarik Yeteneği:	1 Takım

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE,ISO

Ürün adı:

PCB dönüş taşıyıcı

Güç kaynağı:

AC100-230V

Dönüş Derecesi:

90 Derece, 180 derece, 270 derece

Sinyal:

1 Takım

Kontrol:

Dokunmatik ekran

Garanti:

1 Yıl

Ambalaj bilgileri:

Ahşap

Yetenek temini:

1 Takım

Vurgulamak:

90° 180° PCB dönüş taşıyıcı

Kule ışığı ile PCB yön değiştirme taşıyıcı

Yüksek verimlilikli PCB Taşıma Ekipmanı

Ürün Tanımı

SMT 90°/180° PCB Dönüşlü Konveyör, 3 Renkli Kule Işıklı

SMT Akış Yönü Değiştirme PCB Dönüş Konveyörü, SMT montaj üretim hatları için tasarlanmış, 90°, 180° ve 270° PCB yön yönlendirmesini destekleyen özel bir otomatik transfer cihazıdır. Gerçek zamanlı makine durumu göstergesi için standart 3 renkli kule ışığıyla donatılan bu döner konveyör, ön ve arka SMT ekipmanını sorunsuz bir şekilde birbirine bağlayarak tam otomatik üretim hatlarında esnek PCB devre kartı akış anahtarlamasına olanak tanır.

Temel Ürün Özellikleri

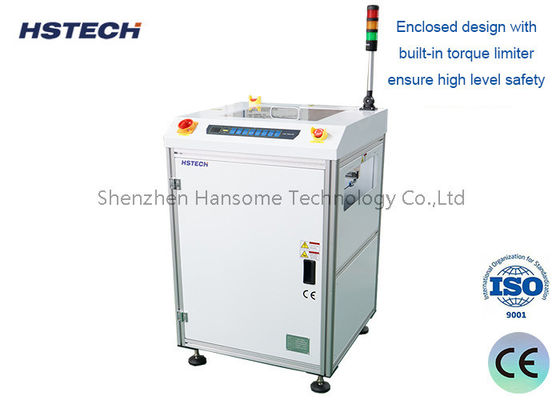

Tamamen Kapalı Güvenlik Yapısı:Dahili tork sınırlayıcılı kapalı muhafaza tasarımı, mekanik aşırı yüklemeyi ve dönüş sırasında PCB'nin ezilmesini önler
Hızlı Açılır Üst Güvenlik Kapağı:Kolay bakım ve daha az arıza süresi için dahili bileşenlere tam erişim
Kullanıcı Dostu Fiziksel Kontrol Düğmeleri:Başlatma, durdurma, sıfırlama ve acil durum işlemleri için sezgisel yan panel kontrolleri
Yüksek Hassasiyetli Döner Mekanizma:Hassas yatak ve servo tahrikli montaj, stabil, titreşimsiz dönüş sağlar
Minimize Edilmiş Transfer Boşluğu:Optimize edilmiş silindir yerleştirme, PCB kenar sıkışmasını ve kartın eğilmesini ortadan kaldırır
Özelleştirilebilir Trafik Akışı Mantığı:Programlanabilir sinyal gecikmesi, aktarım sırası ve dönüş açısı tetikleme modları
Paralel Kılavuz Vida Genişlik Ayarı:Çift uçlu vida sistemi mükemmel yatay paralelliği korur
SMEMA İletişim Uyumluluğu:Tüm ana akım SMT ekipmanlarıyla kusursuz entegrasyon için standart arayüz

Teknik Özellikler

Parametre	Detaylar
Temel İşlev	PCB akış yönünü yeniden yönlendirin; 90°, 180°, 270° dönüş açılarını destekler
Standart Taşıma Yüksekliği	910±20 mm (küresel SMT ekipman standartlarına uygundur)
Taşıma Yönü	Soldan Sağa / Sağdan Sola çift yönlü destek
Standart Çevrim Süresi	Yaklaşık. Tam dönüş döngüsü başına 5 saniye
Güç Kaynağı	AC 100-230V, tek fazlı, 50/60Hz evrensel voltaj
Çalışma Hava Basıncı	4-6 bar basınçlı hava beslemesi
Maksimum Hava Tüketimi	Tam yükte sürekli çalışma altında 10L/dak
Minimum PCB Kalınlığı	0,4 mm (ultra ince, esnek ve sert devre kartlarını destekler)
İletişim Sinyali	SMEMA endüstri standardı sinyal arayüzü

Standart Model Seçenekleri

Modeli HS-SZ350

PCB İşleme Boyutu:50×50 - 450×350 mm
Makine Boyutu:700×750×1200mm
Net ağırlığı:150 kg
Uygulamalar:Cep telefonu kartları, sensör modülleri, giyilebilir elektronikler, küçük kontrol devre panelleri. Sınırlı atölye alanı için ideal kompakt ayak izi.

Modeli HS-SZ460

PCB İşleme Boyutu:50×50 - 550×460 mm
Makine Boyutu:840×890×1200 mm
Net ağırlığı:180 kilo
Uygulamalar:Otomotiv kontrol panoları, güç kaynağı anakartları, endüstriyel ana kontrol panoları, büyük LED sürücü panelleri. Ağır çok katmanlı devre kartları için daha yüksek yük kapasitesi.

Uygulama Senaryoları

• Tam otomatik SMT yama üretim hatları
• PCB sonrası yeniden akış yönlü transfer ve hat düzeni dönüşü
• AOI, SPI, X-Ray muayene istasyonu hat bağlantısı
• Otomotiv elektroniği, tüketici elektroniği, tıbbi cihaz devre montajı
• Akıllı ev aletleri kontrol panosu üretim atölyeleri
• İnsansız karanlık fabrikada otomatikleştirilmiş PCB lojistik iletimi

Ürün Avantajları ve Müşteri Avantajları

PCB Hurda Oranını Azaltın:Hassas dönüş ve dar aktarım aralığı, kart hasarını ve bileşen kaybını önler
Daha Düşük İşgücü Bağımlılığı:SMEMA bağlantısı, manuel işlem gerektirmeden tam otomatik çalışmayı mümkün kılar
Esnek Hat Düzeni:Çok açılı dönme kapasitesi fabrika alanı kullanımını optimize eder
Düşük Bakım Maliyeti:Hızlı açılan kapak tasarımı günlük bakımı kolaylaştırır ve arıza süresini azaltır
Küresel Uyumluluk:Geniş voltajlı güç kaynağı ve standart SMEMA sinyali uluslararası pazarları destekler
Yüksek Güvenlik Standardı:Tork sınırlayıcı ve kapalı muhafaza, güvenlik kazalarını önler
