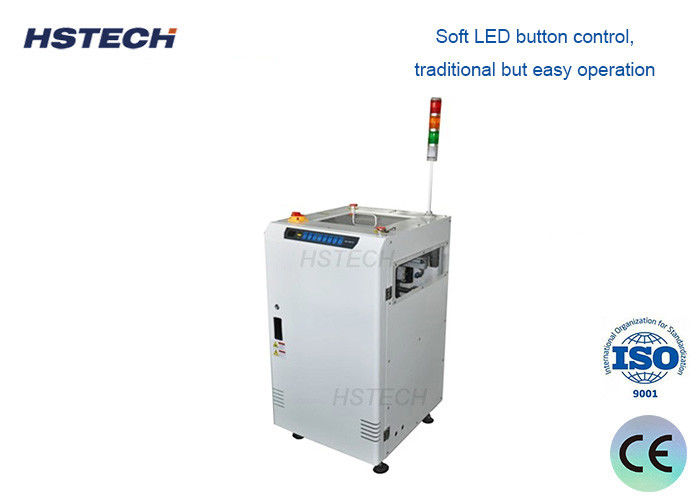

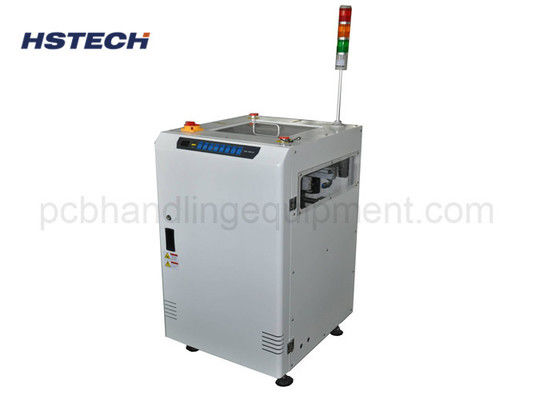

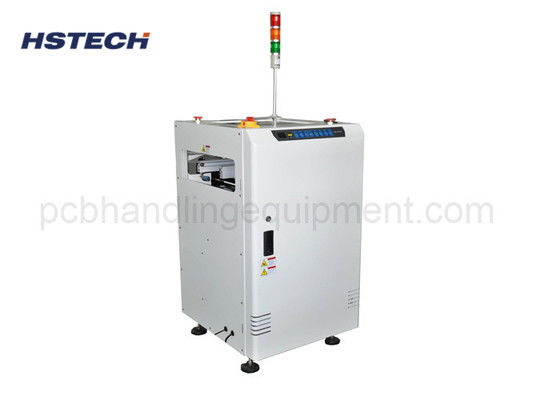

Kapalı Tasarım PCB Dönüş Taşıyıcı SMEMA Uyumlu PCB Taşıma Ekipmanı

PCB Dönüş Konveyörüprofesyonel ve önemli birPCB taşıma ekipmanıModern SMT montaj hatları ve elektronik üretim üretim süreçleri için özel olarak tasarlanmıştır. Olarak da bilinirPCB dönüm konveyörüveyaPCB dönüş konveyörüBu otomatik PCB transfer cihazı, baskılı devre kartlarının 90 derece veya 180 derece kararlı dönüşünü ve kesintisiz iletimini gerçekleştirerek, otomatik üretimde hat düzeni dönüşümü ve yön değiştirme sorunlarını çözer. Bizimkapalı PCB dönüş konveyörütam olarak uyuyorSMEMA standart arayüzüLehim pastası yazıcıları, yerleştirme makineleri, yeniden akış fırınları ve AOI inceleme makineleri de dahil olmak üzere tüm ana akım SMT üretim ekipmanlarına mükemmel şekilde yerleştirilebilir. Çekirdek olarakSMT konveyörüCihaz, manuel müdahale olmadan tam otomatik PCB iletimini gerçekleştirir, her üretim istasyonunu etkili bir şekilde bağlar ve PCB montaj hattının genel otomasyon seviyesini artırır.

Yüksek hassasiyetli ürünlerimizle Yüzeye Montaj Teknolojisi (SMT) üretim hattınızı kolaylaştırınPCB Dönüş Konveyörü. Modern elektronik üretimi için tasarlanan bu otomatik işleme sistemi, PCB akışını sorunsuz bir şekilde yeniden yönlendirerek 90°, 180° veya 270° yön değişikliklerini sorunsuz bir şekilde mümkün kılar. Farklı montaj aşamaları arasında kritik bir bağlantı görevi görenPCB dönüş konveyörüiletim boşluklarını en aza indirirken sürekli, kesintisiz malzeme akışı sağlar. İster standart bir dik açılı dönüşe ister karmaşık bir bypass yönlendirmesine ihtiyacınız olsun, bu çok yönlüSMT dönüm konveyörüüretim düzeninize uyum sağlayarak manuel taşıma ve operasyonel hataları önemli ölçüde azaltır.

1. Dahili tork sınırlayıcılı kapalı tasarım, yüksek düzeyde güvenlik sağlar.
2. Bakım sırasında donanıma her erişim için üst kasa kapağı açılabilir.
3. Kolay kontrol düğmesini kullanın.
4. Pürüzsüz ve hassas dönüş.
5. Konveyörler arasındaki transfer boşluğunu en aza indirin.
6. PCB trafik akışları özelleştirilebilir.
7. Pürüzsüz ve paralel genişlik ayarı (kurşun vida).
8. SMEMA uyumludur.

• Akıllı PLC Kontrolü:Gelişmiş Omron/Mitsubishi PLC ve kullanıcı dostu LCD dokunmatik ekranla donatılmış olup hassas konumlandırma ve zahmetsiz çalışma sağlar.
• Evrensel Uyumluluk:TamamenSMEMA uyumluYukarı ve aşağı SMT ekipmanlarıyla kusursuz entegrasyon için isteğe bağlı IPC Hermes ve Ethernet TCP/IP iletişimi ile.
• Gelişmiş Güvenlik ve Dayanıklılık:Hem operatörleri hem de hassas PCB bileşenlerini korumak için kapalı bir güvenlik kalkanına ve yerleşik bir tork sınırlayıcıya sahip sağlam bir çelik çerçeve yapısına sahiptir.
• Esnek Yönlendirme Seçenekleri:Karmaşık fabrika zemin düzenlerine uyum sağlamak için çoklu döndürme fonksiyonlarını (Geçiş / 90° / 180° / 270°) ve seçilebilir bypass modlarını destekler.
• Hassas Genişlik Ayarı:Sıkışma olmadan çeşitli PCB boyutlarına uyum sağlamak için düzgün, paralel genişlik ayarı (manuel el krankı veya motorlu seçenekler) sunar.
• Yüksek Hızlı Transfer:Değişken hız kontrolü (0~800 mm/dak) senkronize taşımayı sağlar, darboğazları önler ve optimum hat verimliliğini korur.

• İletim mekanizması: PCB'leri taşımak ve hareket ettirmek için kullanılan kayışlar veya makaralar gibi.
• Döndürme mekanizması: 180 derecelik dönüşler gerçekleştirmek için motorlar veya silindirler gibi tahrik bileşenlerini kullanır.
• Sensör: Doğru dönüşü sağlamak için PCB konum bilgisini algılar.
• PLC kontrol sistemi: otomatik kontrol ve veri izlemeyi gerçekleştirmek için programlama.
• Güvenlik koruma cihazları: ışık ızgaraları, acil durdurma anahtarları vb.

• Hat Düzeni Optimizasyonu:PCB akışını köşelerden yönlendirmek veya paralel üretim hatlarını bağlamak.
• Otomatik Optik İnceleme (AOI):Panoların denetim istasyonlarına girip çıkması veya NG panolarının reddedilmesi.
• Çok Aşamalı Montaj:Lehim pastası yazıcıları, al ve yerleştir makineleri ve yeniden akış fırınları arasında PCB'lerin aktarılması.
• Arabelleğe Alma ve Mekik Transferi:Farklı iş istasyonları arasındaki döngü sürelerini dengelemek için geçici bir tampon veya mekik birimi görevi görür.
• Çift Taraflı İşleme:Birlikte çalışarakPCB paletli konveyörlerçift ​​taraflı SMT montajını kolaylaştırmak için.

• Küresel Standartlara Uygun Olarak Tasarlandı:Çeşitli üretim ortamlarında güvenilir performans sağlayacak şekilde uluslararası CE sertifikalarını ve RoHS uyumluluğunu karşılayacak şekilde tasarlanmıştır.
• Modüler ve Özelleştirilebilir Tasarım:Benzersiz PCB geometrilerini işlemek için özelleştirilmiş boyutlar, motorlu genişlik ayarı ve özel kayış türleri (ESD düz kayışlar/yuvarlak kayışlar) dahil olmak üzere ısmarlama çözümler sunuyoruz.
• Endüstri Lideri Güvenilirlik:SMT çevresel ekipmanlarında uzun yıllara dayanan uzmanlığın desteklediği konveyörlerimiz, uzun ömürlü, az bakım gerektiren çalışma için planet redüktörler ve kapalı döngü step motorlar gibi birinci sınıf bileşenlerle üretilmiştir.
• Uçtan Uca Hat Çözümleri:Tek ünitelerin ötesinde, fabrikanızın genel verimini en üst düzeye çıkarmak için PCB yükleyiciler/boşaltıcılar, tampon stoklayıcılar ve denetim konveyörlerini içeren kapsamlı SMT hattı entegrasyonu sağlıyoruz.

Son teknoloji ürünü ürünlerimizle üretim verimliliğinizi artırın ve işçilik maliyetlerini azaltınPCB Dönüş Konveyörü. İster mevcut bir SMT hattını genişletiyor olun ister yeni bir otomatik tesis inşa ediyor olun, akıllı taşıma çözümlerimiz taleplerinizi karşılamaya hazırdır.

Bugün bizimle iletişime geçinÖzelleştirilmiş bir fiyat teklifi, teknik danışmanlık veya ürün gösterimi talep etmek için. Daha akıllı, daha hızlı ve daha güvenilir bir üretim hattı oluşturmanıza yardımcı olalım!
