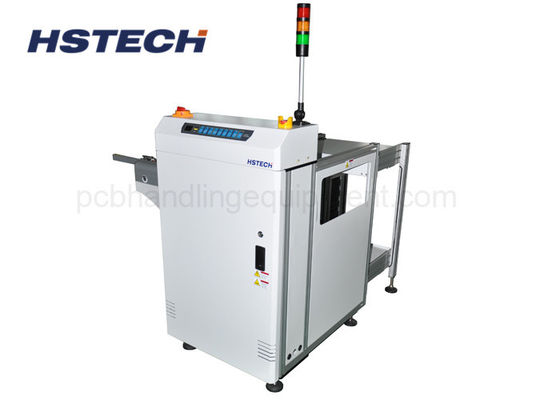

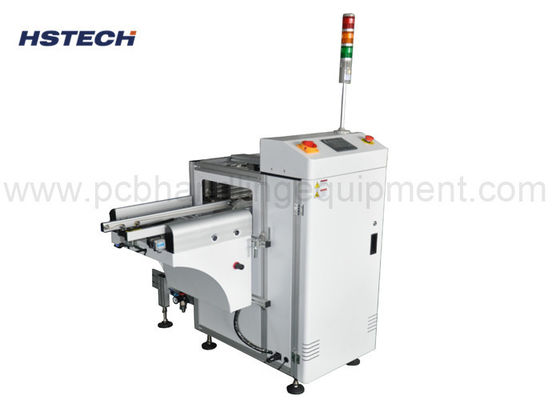

Çifte Dergi 90 Derece Açma L Tipi Modülü Tasarımı SMEMA ile Uyumludur

Marka Adı:	HSTECH
Model Numarası:	HS-LD250
Moq:	1 adet
Fiyat:	negotiable
Ödeme Şartları:	T/T
Tedarik Yeteneği:	100 Adet/Ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE,ISO

Ürün Adı:

Pcb yükleyici

Hava Basıncı:

Tahta sandıkları ihraç edin

Güç Kaynağı:

AC110V/220V,50/60Hz

PCB Kalınlığı:

ÇİN

Operasyon:

ön operasyon

Garanti:

1 Yıl

Ambalaj bilgileri:

Ahşap

Yetenek temini:

100 Adet/Ay

Vurgulamak:

Çifte dergi PCB boşaltıcı

90 derece L tipi boşaltıcı

SMEMA uyumlu PCB modülü

Ürün Tanımı

Çifte Dergi 90 Derece Çıkartıcı L Tipi Modül Tasarımı SMEMA Uyumluluğu ile

PCB yükleyicimiz tüm SMT üretim hatları için gerekli ön uç otomasyon çevresel ekipman olarak hizmet eder.Bu, sabit ve kesintisiz PCB aktarımını seçme ve yerleştirme makineleri arasında sağlar.EMS fabrikalarının, PCB üreticilerinin ve elektronik sözleşme üreticilerinin yüksek standartlı elektronik montaj gereksinimlerini karşılamak için tasarlanmıştır.Bu yükleyici yüksek hızla çalışır., uzatılmış hizmet ömrü ve kapsamlı PCB koruması. Tamamen SMEMA sinyali uyumlu,Tam otomatik bağlantı üretim hatları kurmak için tüm ana uluslararası SMT ekipman markalarıyla sorunsuz bir şekilde bütünleşir.

Temel Ürün Özellikleri

Tamamen kapalı toz geçirmez yapı:Tam dolap kaplaması, toz, enkaz ve atölyedeki parçacıkları etkili bir şekilde izole eder, besleme sırasında devreler tahtasının yüzey kirliliğini, çiziklerini ve oksidasyonunu önler.
Görsel gözlem penceresi:Şeffaf pencere, makine kapağını açmadan PCB besleme, taşıma ve dergi yedekleme durumunun net bir şekilde izlenmesini sağlar.
SS304 Paslanmaz çelik makine gövdesi:Yüksek kaliteli paslanmaz çelik yapısı, 24 saat sürekli çalışma için pas direnci, korozyon direnci, yüksek sertlik ve deformasyon direnci sağlar.
Güçlendirilmiş Güçlü Mekanik Çerçeve:Kalınlaştırılmış çelik profiller, yüksek hızlı çalışma sırasında mekanik dengeyi ve titreşim bastırmayı optimize eder.
Yumuşak paralel genişlik ayarlama:Kesin ayarlama mekanizması, farklı PCB boyutları için kayma veya tıkanıklık olmaksızın pürüzsüz bir yol genişliği modifikasyonu sağlar.
Üçlü Dergi Rack yükleme kapasitesi:El değiştirme sıklığını azaltmak ve otomatik besleme süresini uzatmak için aynı anda 3 dergi rafını (1 üst, 2 alt) destekler.
Pnömatik Üst ve Alt Dergi Klemleri:Pnömatik kilitleme klemleri, hareket ve titreşim önlemek için çalışma sırasında dergi raflarını sağlam bir şekilde sabitler.
Sıfır PCB kırılma garantisi:Optimize edilmiş yumuşak temas taşıyıcı kemer, hassas hız kontrolü ve tampon besleme tasarımı PCB çatlak ve kenar hasarını ortadan kaldırır.
Tam SMEMA sinyal uyumluluğu:Standart SMEMA iletişim arayüzü, SMT ekipmanlarıyla otomatik bağlantıyı sağlar.

Tam teknik özellikler

Parametreler	Spesifikasyon
Ürünün Tam Adı	SS304 Tozla Mücadeleli SMEMA Uyumlu PCB Yükleyici Makinesi
Standart konveyör hızı	0.520M/Min (özel bir hız mevcut)
PCB taşıma yüksekliği	910±30mm (evrensel SMT ekipman standardı)
Tek PCB yükleme döngüsü	Tahta başına yaklaşık 6 saniye
Dergi Değiştirme Zamanı	Yaklaşık olarak 30 saniye boyunca tam magazin değişimi
Yönlendirme	Soldan Sağa (L→R) veya Sağdan Sola (R→L), değiştirilebilir
Çalışma Modu	Ön panel çalışması
Yol sabit tarafı	Ön sabit taraf (özelleştirilmiş düzen mevcut)
Standart güç kaynağı	AC 220V, 50/60Hz, tolerans ±10%
Çalışma hava basıncı	Sıkıştırılmış hava kaynağı 4 ∼ 6 bar
PCB minimum kalınlığı	0.4mm
Dergi Yapısı	Üst katman: 1 raf; Alt katman: 2 raf (toplamda 3)
Seçmeli Dergi Pitch	1mm, 4mm, 10mm mesafe (40mm standart)
Bağlantı İletişim	Standart SMEMA sanayi sinyali

Model Seçimi Rehberi

Model	HS-LD250	HS-LD330	HS-LD390	HS-LD460
Verimli PCB Uzunluğu	5050~350250mm	5050~455330mm	5050~530390mm	5050~530460mm
Makine Boyutu	14008001200mm	16508801200mm	18009401200mm	180010101200mm
Dergi Boyutu	355320563mm	460400563mm	535460570mm	535530570mm
Ağırlık	140 kg	180 kg	220 kg	260 kg

Üretim ve Müşteri Değeri Avantajları

El İşçiliği Maliyetini Azaltın:Üçlü dergi tasarımı, sürekli otomatik besleme süresini uzatır, manuel değiştirme sıklığını ve işgücünü azaltır.

Üretim verimini istikrarlandırmak:Tozdan koruyucu kaplama ve yumuşak tampon taşıma PCB kirliliğini, çizikleri ve kırılmayı önler ve arızalı oranları en aza indirir.

Ürünler arasında güçlü uyumluluk:Evrensel SMEMA arayüzü ve standart yüksekliği, tüm ana akım SMT ekipmanlarını değiştirmeden bağlar.

Uzun süreli düşük bakım:SS304 paslanmaz çelik çerçeve ve güçlendirilmiş yapı bileşen arızasını ve bakım masraflarını azaltır.

Esnek özelleştirme desteği:Taşıyıcı hızı, dergi alanı ve ray düzenini içeren birden fazla özelleştirilebilir seçenek.

Çeşitlendirilmiş Üretim Uyumluluk:Hem seri üretim hem de yüksek karışımlı prototip partileri için istikrarlı çalışma.
