SMT Üretim Hattı için Paslanmaz Çelik Kılavuz Ray PCB Reddetme Konveyörü Ayarlanabilir Hız

Name: SMT Üretim Hattı için Paslanmaz Çelik Kılavuz Ray PCB Reddetme Konveyörü Ayarlanabilir Hız
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-CVN350
Price: 85.00 USD
Availability: InStock

Marka Adı:	HSTECH
Model Numarası:	HS-CVN350
Moq:	1 adet
Fiyat:	negotiable
Ödeme Şartları:	T/T
Tedarik Yeteneği:	100 Adet/Ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE,ISO

Ürün Adı:

PCB Reddetme Konveyörü

PLC'ler:

MITSUBISHI

Sensör:

HASTA

Durum:

Yeni

Malzeme:

Paslanmaz Çelik/Alüminyum yapı

Garanti:

1 Yıl

Ambalaj bilgileri:

Ahşap

Yetenek temini:

100 Adet/Ay

Vurgulamak:

paslanmaz çelik PCB reddetme konveyörü

ayarlanabilir hız SMT konveyörü

garantili PCB taşıma ekipmanları

Ürün Tanımı

Paslanmaz Çelik Kılavuz Rayı PCB Reddetme Konveyörü

SMT Üretim Hattı İçin Ayarlanabilir Hız

Ürüne Genel Bakış

HS-CVN serisi PCB Reddetme Konveyörümüz, Mitsubishi PLC kontrolü ve Sick marka fotoelektrik sensör konfigürasyonu ile entegre edilmiş özelleştirilmiş bir SMT hat içi ayırma konveyörüdür. Maksimum 100VA güç tüketimine sahip bu cihaz, tam SMT montaj üretim hatlarında nitelikli (OK) ve arızalı (NG) PCB kartlarının otomatik olarak ayıklanması için tasarlanmıştır.

Bu hat içi reddetme konveyörü, PCB AOI denetimi, SPI testi veya yeniden akış sonrası görsel kontrol istasyonundan hemen sonra özel olarak yerleştirilir. Tüm yukarı ve aşağı SMT üretim iş akışını durdurmadan hatalı PCB'lerin otomatik olarak yönlendirilmesini sağlar. Arızalı kartlar yeniden işleme veya hurdaya ayrılırken, iyi PCB'ler bileşen montajı, birleştirme veya son test gibi takip süreçlerine kesintisiz olarak taşınmaya devam eder.

Farklı PCB boyutu gereksinimlerini karşılamak için iki standart model sunuyoruz: HS-CVN350 ve HS-CVN460. Müşterinin benzersiz üretim taleplerine göre özel uzunluk ve boyut değişiklikleri mevcuttur.

Teknik Özellikler

Şartname Öğesi	HS-CVN350	HS-CVN460
Model Numarası	HS-CVN350	HS-CVN460
Etkili PCB Boyutu	50×50mm ~ 450×350mm	50×50mm ~ 550×460mm
Genel Makine Boyutu	1000×690×930mm	1000×800×930mm
Net ağırlığı	70kg	90kg
Taşıma Çalışma Yüksekliği	910±20 mm	910±20 mm
PCB Taşıma Yönü	Soldan Sağa / Sağdan Sola	Soldan Sağa / Sağdan Sola
Ayarlanabilir Taşıma Hızı	0,5~20 m/dak	0,5~20 m/dak
Giriş Güç Kaynağı	AC100V~230V, Tek Fazlı, 50/60Hz	AC100V~230V, Tek Fazlı, 50/60Hz
Maksimum Nominal Güç Tüketimi	100VA	100VA
Gerekli Çalışma Hava Basıncı	4~6 Çubuk	4~6 Çubuk
Maksimum Hava Tüketimi	10L/dak	10L/dak
İletişim Arayüzü	SMEMA	SMEMA

Temel Özellikler ve Avantajlar

Üç Çalışma Modu:Esnek üretim planlama için Reddetme Modu, İnceleme Modu ve Baypas Modu
Modüler Entegre Yapı:Kurulumu, bakımı ve bileşen değiştirmeyi kolaylaştırır
Yüksek Stabilite Çerçevesi:Sağlam kaynaklı yapı, sürekli çalışma sırasında sallanmayı ve sapmayı önler

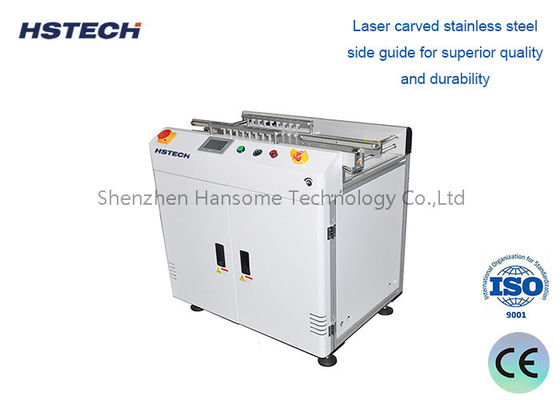

Lazerle Kazınmış Paslanmaz Çelik Kılavuz Rayı:Aşınmaya dayanıklı, pas önleyici ve uzun servis ömrü
Ergonomik Kol Dayanağı:Manuel inceleme sırasında operatör yorgunluğunu azaltır
Hassas Kurşun Vida Genişliği Ayarı:Çeşitli PCB genişlikleri için düzgün senkronize kılavuz rayı ayarı
Özelleştirilebilir Boyutlar:Üretim hattı düzenlerine uyacak şekilde özel uzunluk ve boyutlarda mevcuttur
Kademesiz Değişken Hız Kontrolü:0,5 ila 20 m/dak arasında sürekli olarak ayarlanabilir
Evrensel SMEMA Uyumluluğu:Tüm ana SMT ekipman markalarıyla sorunsuz bir şekilde bütünleşir
Birinci Sınıf Elektrikli Bileşenler:Mitsubishi PLC ve Sick sensörleri doğru PCB algılama ve reddi sağlar

Çalışma Prensibi

Yukarı yöndeki denetim ekipmanı SMEMA iletişimi yoluyla NG arızalı sinyali gönderdiğinde, yerleşik Sick sensörü PCB konumunu algılar. Mitsubishi PLC sinyali işler ve pnömatik reddetme mekanizmasını etkinleştirir. Arızalı PCB'ler otomatik olarak ret depolama alanına itilirken nitelikli PCB'ler sonraki SMT süreçlerine kesintisiz olarak devam eder.

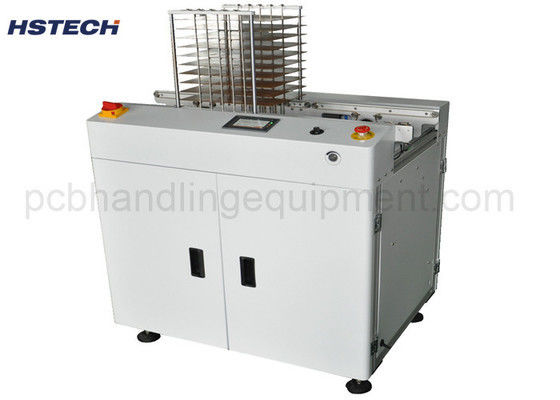

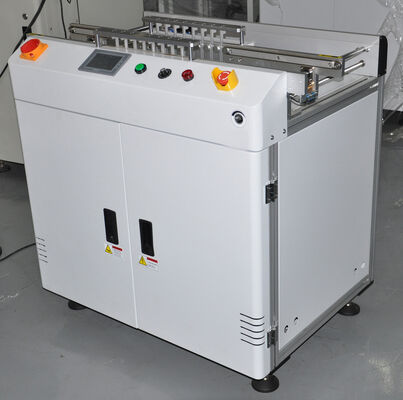

Ürün Görselleri
