PCB Boşaltıcı
Created with Pixso.

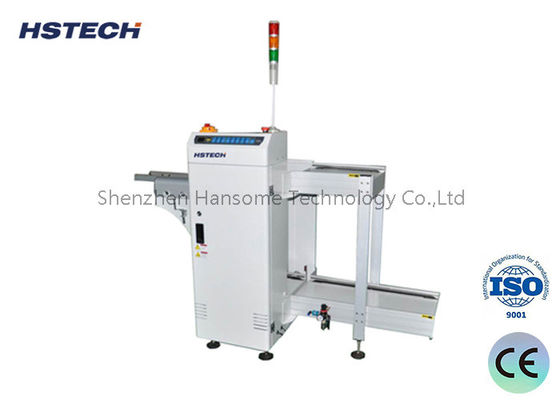

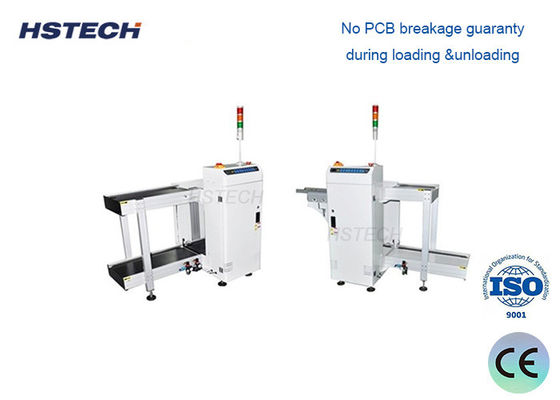

SMT Üretim Hattı İçin Otomatik Yüksek Stabilite PCB Dergisi Yükleyici Boşaltıcı

SMT Üretim Hattı İçin Otomatik Yüksek Stabilite PCB Dergisi Yükleyici Boşaltıcı

Marka Adı: HSTECH
Model Numarası: HS-UL250
Moq: 1 adet
Fiyat: Negotation
Ödeme Şartları: T/T
Tedarik Yeteneği: 1 Takım
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Sertifika:
CE,ISO
Taşıma Yüksekliği:
910±30mm
PCB yükleme süresi:
Yaklaşık 6 saniye
Dergi Değişim Süresi:
Yaklaşık 30 saniye
Taşıma yönü:
Sol~R veya R~L
Güç kaynağı:
220V,50/60Hz,±%10
Hava Basıncı:
4-6 bar
Ambalaj bilgileri:
Ahşap
Yetenek temini:
1 Takım
Ürün Tanımı

Endüstriyel Sınıf Tam Otomatik Yüksek Istikrarlı PCB Dergi Yükleyici Açma Makinesi SMT Elektronik Bileşen Montaj Üretim Hatı için Dergi Rağı ile

Ürün Genel Görünümü

Otomatik PCB Dergi Açıcı'mız, özellikle modern SMT (Yüzey Montaj Teknolojisi) ve AI (Otomatik Ekleme) üretim hatları için tasarlanmış bir çekirdek arka uç cihazıdır.Bu ekipman otomatik olarak ve verimli bir şekilde işlenmiş basılı devre panelleri (PCB'ler) taşıyıcı raydan standart Magazinlere (kasetler / raflar) aktarır, geleneksel manuel işleme mükemmel bir şekilde yerini alıyor.

SMT montajı, denetimi ve nihai ambalajlama süreçleri arasındaki kritik bir köprü olarak hizmet eden bu PCB Dergi Açıcı, işgücü maliyetlerini önemli ölçüde azaltır, insan hatasından kaynaklanan PCB hasarını ortadan kaldırır,ve tüm üretim hattının Genel Ekipman Etkinliğini (OEE) büyük ölçüde arttırır.

Temel Özellikler

  • Otomatik PCB dergisinin yüklenmesi ve boşaltılması
  • Kesintisiz entegrasyon için SMEMA uyumluluğu
  • Dayanıklılık için sağlam modüler yapı
  • Yumuşak genişlik ayarlama mekanizması
  • Pnömatik dergi sıkıştırma sistemi
  • Transfer işlemleri sırasında sıfır PCB hasarı
  • Yazıcılar, toplama ve yerleştirme makineleri, geri akış fırınları ve AOI sistemleri ile uyumludur

Teknik ayrıntılar

Görev Bu birim PCB'leri boşaltmak için kullanılır.
Taşıma yüksekliği 910±30 mm
PCB yükleme süresi Yaklaşık 6 saniye.
Dergi zamanla değişir Yaklaşık 30 saniye.
Taşıma yönü L~R, ya da R~L
Operasyon Ön çalışma
Yolun sabit tarafı Ön taraf ((ya da belirtin)
Güç kaynağı 220V,50/60Hz,±10%
Hava basıncı 4-6bar
PCB kalınlığı Min 0.4 mm
Dergi sayısı Üst taraf: 1 pc, alt taraf: 2 pc
Taşıyıcı hızı 0.5-20M/min veya özel
Ses yüksekliği seçimi 1-4 ((10 mm mesafe)
Sinyal SMEMA

Spesifikasyon

Model HS-UL250 HS-UL330 HS-UL390 HS-UL460
Verimli PCB uzunluğu 50*50~350*250mm 50*50~455*330mm 50*50~530*390mm 50*50~530*460mm
Makine boyutu 1900*800*1200mm 2320*880*1200mm 2620*940*1200mm 2620*1080*1200mm
Dergi boyutu 355*320*563mm 460*400*563mm 535*460*570mm 535*530*570mm
Ağırlık 140 kg 220 kg 280 kg 320 kg

Otomatik PCB Çıkartıcıya Neden Yatırım Yapmalısınız? (Ana Avantajlar)

  • İşgücü masraflarını tasarruf et:Bir operatör birden fazla hatı yönetebilir. Otomatik dergi değiştiricisi, manuel boşaltma için duraklama süresini ortadan kaldırır.

  • Tahta hasarı sıfır:Özellikleribasınç ayarlı itmeveESD düz kemerlerEl yapımı yığmanın aksine, yükleme makinemiz hassas bileşenleri ve lehim eklemlerini koruyarak rahat bir şekilde kullanılmasını sağlar.

  • Kesintisiz Akıllı Fabrika Entegrasyonu:TamamenSMEMA uyumluEğer yukarıdaki makine durursa, boşaltıcı otomatik olarak duraklar ve tıkanıklıkları önler.

  • Esnek çizgi düzeni:İkisini de destekler.Soldan sağa (L-R)veSağdan sola (R-L)Herhangi bir fabrika planına uyacak konfigürasyonlar.

Uygulama Senaryoları

Bu PCB Dergi Açıcı, tüketici elektroniği, telekomünikasyon, otomotiv elektroniği, endüstriyel kontrol,ve LED aydınlatmaAkıllı fabrikaları gerçekleştirmek, manuel emeğe bağımlılığı azaltmak ve arka uç lojistik verimliliğini artırmak için ideal bir seçimdir.

Bugün Bizimle İletişim Kurun

Ucuz, istikrarlı ve güvenilir bir SMT arka uç otomasyon cihazı mı arıyorsunuz? en son teklif ve ayrıntılı teknik çözümleri almak için hemen bizimle iletişime geçin.Üretim hattınızın verimliliğini bir sonraki seviyeye çıkarmaya yardım edelim.!
