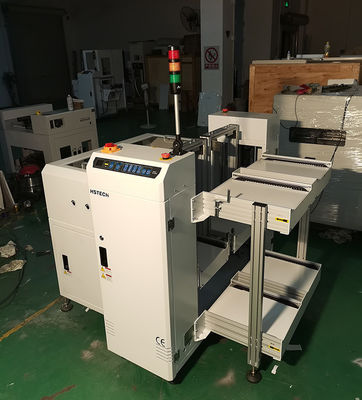

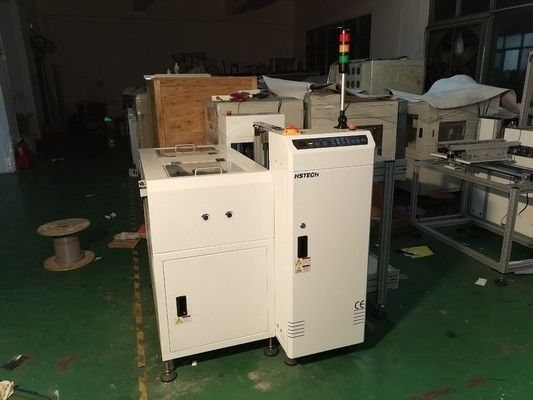

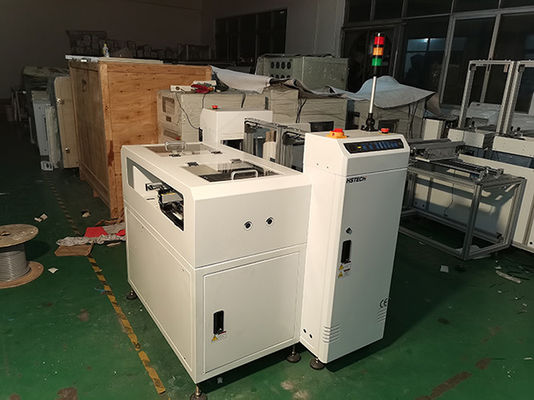

Otomatik NG OK PCB Boşaltıcı AOI Kart Sıralama Boşaltıcı SMEMA Uyumlu

Otomatik NG OK PCB Boşaltıcı AOI Kart Sıralama Boşaltıcı SMEMA Uyumlu

Marka Adı:	HSTECH
Model Numarası:	HS-NK250/HS-NK330/HS-NK390/HS-NK460
Moq:	1 adet
fiyat:	negotiable
Ödeme Şartları:	T/T
Tedarik Yeteneği:	1 Takım

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE,ISO

Ürün adı:

NG/OK Boşaltıcı

Güç kaynağı:

AC220V, 50/60HZ

Durum:

Yeni

Hava Basıncı:

4-6 bar

Konveyör band:

ESD

Garanti:

1 Yıl

Ambalaj bilgileri:

Ahşap

Yetenek temini:

1 Takım

Vurgulamak:

SMEMA uyumlu otomatik PCB boşaltıcı

NG OK PCB sıralama ekipmanı

AOI kart boşaltıcı uyumlu

Ürün Tanımı

Otomatik NG/OK PCB Boşaltıcı ve AOI Kart Sıralama

SMT üretim hatları için verimli NG/OK PCB boşaltıcı. AOI denetiminden sonra kusurlu ve iyi kartları otomatik olarak ayırır. Verimliliği artırır ve manuel işlemeyi azaltır.

Ürün Genel Bakışı

NG/OK PCB Boşaltıcı SMT üretim hatları için tasarlanmıştır ve AOI denetiminden sonra iyi (OK) ve kusurlu (NG) PCB'leri otomatik olarak ayırır. SMEMA arayüzü aracılığıyla denetim sinyalleri alarak, sistem PCB'leri akıllıca farklı dergilere yönlendirir ve tam otomatik, doğru ve verimli bir sıralama süreci sağlar. Bu çözüm, modern elektronik üretiminde kalite kontrolünü iyileştirmek ve manuel müdahaleyi azaltmak için gereklidir.

Çözülen Üretim Zorlukları

Manuel sıralamadan kaynaklanan yüksek işçilik maliyetleri
Sıralama hataları ve kalite sorunları
Üretim gecikmeleri ve darboğazlar
Verimsiz iş akışı yönetimi

NG/OK boşaltıcı, otomatik, gerçek zamanlı kart sınıflandırma ve boşaltma sağlayarak bu sorunları ortadan kaldırır.

Ana Özellikler

Otomatik NG/OK Sıralama

AOI sinyallerine göre kusurlu ve nitelikli PCB'leri sorunsuz bir şekilde ayırır

SMEMA İletişimi

Sorunsuz SMT hattı entegrasyonu için endüstri standardı SMEMA arayüzünü destekler

Yüksek Verimli Çalışma

Kart döngü süresi: ~6 saniye/PCB | Dergi değiştirme: ~30 saniye

Esnek Yapılandırma

Özelleştirilebilir miktarlarda birden fazla dergi kurulumunu destekler

Kararlı ve Güvenilir

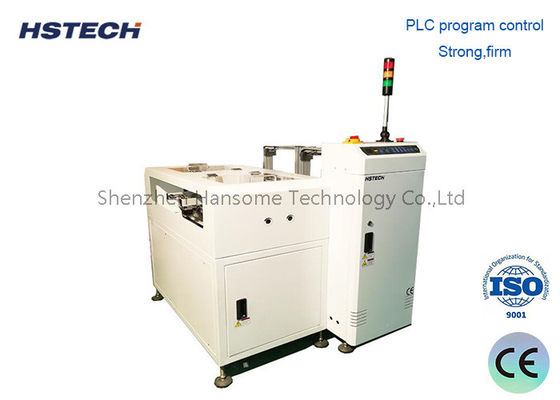

Hasarsız transfer için PLC kontrollü sistem ve pnömatik itici

Kullanıcı Dostu Kontrol

Kolay parametre ayarı ve çalıştırma için dokunmatik ekran arayüzü

Teknik Özellikler

İşlev	Sinyal alarak NG/OK kartlarını ayrı ayrı topla
Taşıma Yüksekliği	910±30mm
Taşıma Yönü	S~S veya S~S
Kart Toplama Süresi	Yaklaşık 6 saniye/PCB
Dergi Değiştirme Süresi	Yaklaşık 30 saniye
İz Sabit Tarafı	Ön taraf
Çalışma Tarafı	Ön taraf
Konveyör Bant	ESD
PCB Kalınlığı	Min 0.6mm
Adım Seçimi	1-4 (10mm adım)
Güç Kaynağı	220V, 50/60Hz, ±10%
Güç	0.05kW
Hava Basıncı	4-6Bar
Hava Tüketimi	Maks 15L/dak
Dergi Sayısı	Üst: 1 dergi, Alt: 2 dergi
Sinyal	SMEMA

Mevcut Modeller

Model	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Verimli PCB Uzunluğu	5050~350250mm	5050~455330mm	5050~530390mm	5050~530460mm
PCB Kalınlığı	Min 0.6mm	Min 0.6mm	Min 0.6mm	Min 0.6mm
Dergi Boyutu	355320563mm	460400563mm	535460570mm	535530570mm
Makine Boyutu	195016001200mm	230017601200mm	250018801200mm	250021601200mm
Ağırlık	220kg	280kg	340kg	380kg

Opsiyonel Özellikler

Otomatik genişlik ayarı
Özel dergi miktarı
Dokunmatik ekran kontrolü yükseltmesi
Farklı PCB boyutları için özelleştirilmiş yapılandırmalar

Uygulama Senaryoları

SMT üretim hatları
AOI denetimi sonraki işlem
Elektronik üretimi (EMS/OEM/ODM)
Otomotiv elektroniği
Tüketici elektroniği PCB montajı

Üretim Hattı Faydaları

Manuel sıralama hatalarını azaltın
Üretim verimliliğini artırın
Net NG/OK izlenebilirliğini sağlayın
İşçilik maliyetlerini düşürün
Genel SMT hattı otomasyonunu geliştirin

Neden HSTECH'i Seçmelisiniz

HSTECH olarak PCB taşıma ekipmanları ve SMT otomasyon çözümleri konusunda uzmanız. Biz sağlıyoruz:

Güvenilir makine kalitesi
Üretim ihtiyaçlarınıza göre özelleştirme
Hızlı teslimat ve küresel destek
Rekabetçi fiyatlandırma
