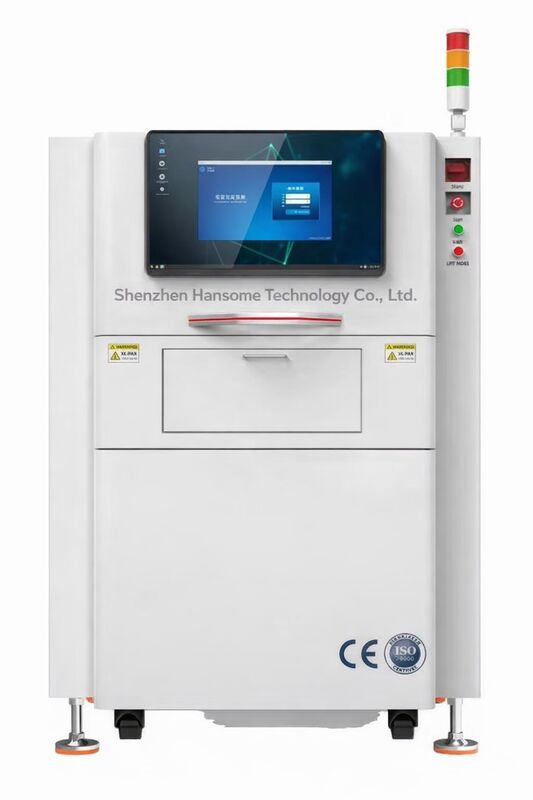

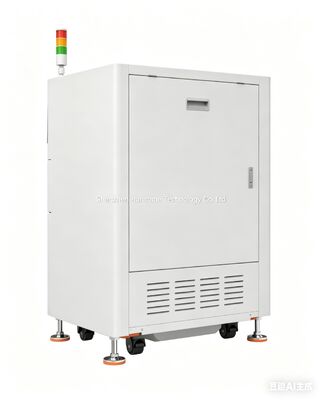

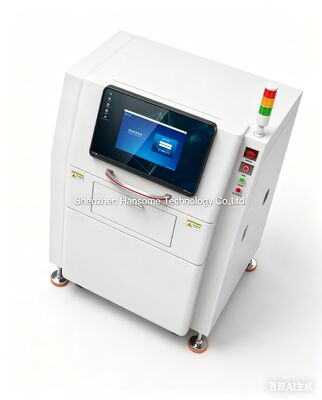

Yüksek Hızlı AOI Otomatik Optik Denetim Makinesi

Yüksek Hızlı AOI Otomatik Optik Denetim Makinesi

Marka Adı:	HSTECH
Model Numarası:	HS-D1510/HS-D1510L
Moq:	1 adet
fiyat:	negotiable
Ödeme Şartları:	T/T
Tedarik Yeteneği:	30 adet/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Sertifika:

CE,ISO

Ürün adı:

Lehim Bağlantısı Denetimi Akıllı

Denetim Hızı:

0,22 saniye/FOV

Kamera çözünürlüğü:

Standart 15 MP

Güç Tüketimi:

MAKS 1kw

Malzeme:

Paslanmaz çelik

Garanti:

1 Yıl

Ambalaj bilgileri:

Ahşap

Yetenek temini:

30 adet/ay

Ürün Tanımı

Yüksek Hızlı AOI Otomatik Optik Muayene Makinesi Lehim Eklemi Muayenesi İçin

Lehim Eklemi Muayenesi Akıllı AOI

Dünyanın ilk parametre ayarı gerektirmeyen, güçlü muayene yeteneğine sahip AOI'si. Yüksek hassasiyetli renkli endüstriyel kameralar aracılığıyla gerçek zamanlı kart görüntüleri yakalar, derin sinir ağı algoritmalarını, tek tıklamayla akıllı aramayı, akıllı yardımcı programlamayı benimser ve dalga lehimlemeden sonra PCBA'nın çeşitli kusurlarını akıllıca yargılayabilir.

Ürün Özellikleri

Yapay Zeka ultra hızlı programlama, son derece basit kullanım
Dostu insan-makine arayüzü, kullanıcı dostu kullanım
İzlenebilir veriler, güçlü SPC istatistiksel analiz ve çok boyutlu 3D ekran
Güçlü muayene yeteneği, çeşitli lehim eklemi kusurlarını etkili bir şekilde engeller
İsteğe bağlı tek hat veya çift hat tasarımı
Fikstür reflow penetrasyonunu destekler, çeşitli üretim senaryolarına esnek bir şekilde uyum sağlar
Lens kirlenme önleyici koruma, bakım sıklığını azaltır
İthal servo motor kurşun vida, yüksek hız, yüksek hassasiyet, kararlı ve düşük aşınma

Tespit Edilebilir Örnekler

Dalga lehimleme sonrası işlemde aşırı lehim, yetersiz lehim, lehim köprüsü, pin maruziyeti yok, soğuk lehim, lehim boşluğu, lehim topları, yanlış parçalar, eksik parçalar vb. kusurların muayenesi.

Ürün Özellikleri

Kategori	Özellik	Lehim Eklemi Muayenesi Akıllı AOI
Model	HS-D1510 (Alt Görüş Lehim Eklemi Muayenesi, Standart)	Lehim Eklemi Muayenesi Akıllı AOI
Model	HS-D1510L (Büyük Kartlar İçin Alt Görüş Lehim Eklemi Muayenesi)	Lehim Eklemi Muayenesi Akıllı AOI
Performans Parametreleri
Tespit Yöntemi	Evrişimli Sinir Ağı, gelişmiş derin öğrenme modelleri ve diğer çoklu algoritmalar
Yeni Program Oluşturma	Yeni makine için yaklaşık 5-20 dakika
Muayene Hızı	0.22sn/FOV
PCBA Boyutu	Standart: 50mm50mm~510mm460mm; Büyük Kart: 50mm50mm~710mm640mm
PCBA Kalınlığı	0.5mm~6mm
PCBA Bileşen Yüksekliği	Üst: 120~165mm; Alt: 50~90mm
Kamera Çözünürlüğü	Standart 15MP
Donanım Yapılandırması
Işık Kaynağı	RGBW dört renkli halka LED ışık kaynağı
Kamera	12MP renkli alan tarama endüstriyel kamera, isteğe bağlı yapılandırma
CPU	Intel i7, isteğe bağlı i9
GPU	NVIDIA 12G, isteğe bağlı 16G
Bellek/Depolama	64G DDR / 1T SSD + 8T mekanik sabit disk
Monitör	23.8" FHD ekran
Hareket Mekanizması	Mermer platform, yüksek hassasiyetli servo motor kurşun vida
Ray Ayarı	Elektrikli
Ray Yükü	Zincir ≤12kg, özelleştirilebilir ağır yük 25KG; Lehim noktası tarafı: bant ≤3kg veya zincir ≤15kg
Sistem Ekipmanları
İşletim Sistemi	Ubuntu 20.04 LTS 64bit
Kontrol Sistemi	Hareket kontrol kartı, PLC ve üst bilgisayar kontrolü
Çalışma Gerilimi	AC 220V±10%
Güç Tüketimi	MAX 1kw
Dış Boyutlar / Elektrik
Sıcaklık/Nem	Çalışma sıcaklığı 0~45°C, yoğuşmasız %20~%80 RH
Genel Ağırlık	Standart makine: 525KG; Büyük kart makinesi: 700KG
Dış Boyutlar	Standart: UGY = 1060mm1340mm1500mm (Not: ekran braketi, üç renkli ışık hariç)
	Büyük kart: UGY = 1335mm1522mm1533mm (Not: ekran braketi, üç renkli ışık hariç)

Fonksiyonlar

Yüksek kaliteli görüntüler üreten yüksek hassasiyetli, yüksek çözünürlüklü renkli dijital kamera
Güçlü barkod tanıma fonksiyonu, 1D, 2D kodları destekler; Ray elektrik ayarı
Güçlü çok yönlülük, fikstürlü, fikstürsüz, kenarlı, kenarsız, sıkışmayan kartlar için uygundur
Yüksek hızlı ve kararlı iletim, çeşitli fikstürlere ve PCBA şekillerine uyum sağlar
Yüksek tespit oranı, düşük yanlış yargılama oranı
Yapay Zeka akıllı yardımcı programlama
Özlü ve samimi insan-makine arayüzü, kullanıcı dostu kullanım, 20 dakikada ustalaşma
Güçlü öğrenme yeteneği, sürekli ek öğrenmeyi destekler, ne kadar çok öğrenirse o kadar iyi etki
Güçlü karakter tanıma fonksiyonu, çeşitli karakterleri etkili bir şekilde tanır
Çoklu makine ortak üretimi (4 tip)
Ray genişliği elektrik ayarı
Benzersiz ray tasarımı, daha iyi ışık kaynağı aydınlatma açısı, karanlık alanları önler
Milyonlarca örnek eğitim, daha geniş uygulama senaryoları, daha az hata
Çoklu görev yazılım mimarisi, test sırasında çevrimiçi düzenleme, kaydetme ve otomatik senkronizasyon
Çok boyutlu rapor ekranı, yönetim ihtiyaçlarını etkili bir şekilde destekler
Kusur onarım ışık kılavuzu, basit ve net (isteğe bağlı)
Güçlü SPC analizi ve erken uyarı
Uzaktan kumanda, uzaktan hata ayıklama, merkezi inceleme
Fikstür alt reflow'u destekler
