Otomatik Yüksek Hassasiyetli PCB Ayırıcı | V-Kesim PCB Ayırma Ekipmanı

Name: Otomatik Yüksek Hassasiyetli PCB Ayırıcı | V-Kesim PCB Ayırma Ekipmanı
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-203
Price: 1,000.00 USD
Availability: InStock

Marka Adı:	HSTECH
Model Numarası:	HS-203
Moq:	1 adet
fiyat:	negotiable
Ödeme Şartları:	T/T
Tedarik Yeteneği:	100 Adet/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE,ISO

Kullanım:

V-cut Pcb'yi kesin

Kesme Hızı:

300 mm/sn

Ağırlık:

60 kg

V-oluk kalınlığı:

V-oluk kalınlığı

Durum:

Yeni

Garanti:

1 Yıl

Ambalaj bilgileri:

Ahşap

Yetenek temini:

100 Adet/ay

Vurgulamak:

Otomatik PCB Panelerinden Arındırma Ekipmanı

Yüksek hassasiyetli PCB ayırıcı

V-Cut PCB Depaneling Makinesi

Ürün Tanımı

Otomatik Yüksek Hassasiyetli PCB Ayırıcı | V-Kesim PCB Ayırma Ekipmanı

SMT Üretim Hattı İçin Yüksek Hassasiyetli PCB Ayırıcı

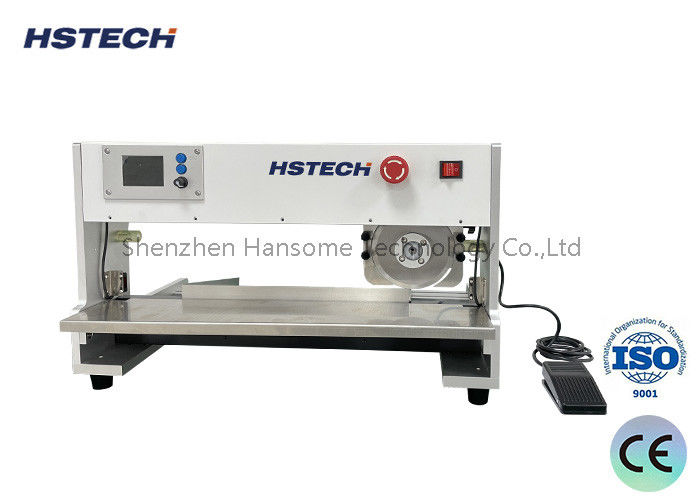

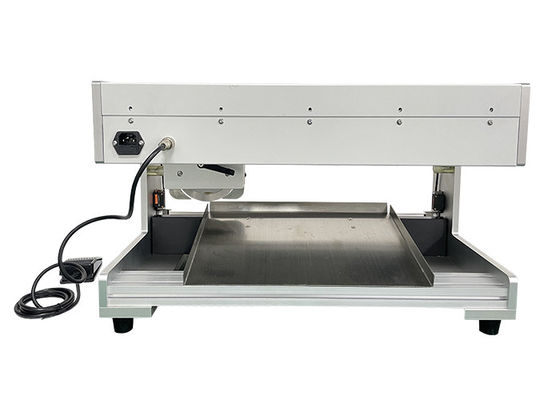

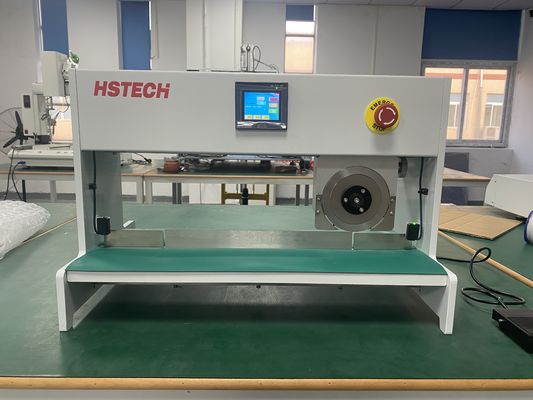

PCB Ayırma Makinesi HS-203 yüksek hassasiyetli bir V-kesim PCB ayırıcıdır ve SMT montajından sonra baskılı devre kartlarının verimli ve güvenli bir şekilde ayrılması için tasarlanmıştır. Makine, üst dairesel bıçak ve alt doğrusal bıçak yapısını benimser, bu da kesme işlemi sırasında PCB'nin sabit kalmasını sağlar.

PCB'nin V-oluğunu doğrusal bıçağın üzerine yerleştirerek, üst dairesel bıçak, ayırma işlemini tamamlamak için yatay olarak hareket eder. Bu tasarım, PCB üzerindeki mekanik stresi büyük ölçüde azaltır ve hassas elektronik bileşenleri hasardan korur.

HS-203 PCB ayırıcı, SMT üretim hatları, elektronik üretim, LED üretimi ve PCB montaj fabrikalarında yaygın olarak kullanılmaktadır ve seri üretim için hızlı ve güvenilir ayırma sağlar.

Ana Özellikler

Yüksek Hassasiyetli PCB Ayırma

Gelişmiş bıçak hareket teknolojisi, PCB'leri V-kesim oluğu boyunca doğru bir şekilde ayırarak temiz kesme kenarları sağlar, aynı zamanda kart stresini en aza indirir ve bileşen hasarını azaltır.

Yüksek Üretim Verimliliği

Seri üretim ortamları için tasarlanan makine, hızlı PCB ayırmayı mümkün kılarak üretim verimliliğini artırır ve değerli işlem süresinden tasarruf sağlar.

Kullanıcı Dostu İşletim

İnsancıl tasarım, farklı teknik seviyedeki operatörlerin makineyi kolayca çalıştırmasına olanak tanır. Bakım ve günlük işletim basit ve kullanışlıdır.

Hassas Kesme Kontrolü

Makine, ayarlanabilir kesme derinliği ve basıncı sunarak, hassas ayırma sonuçları için farklı PCB kalınlıklarına ve malzemelerine uyum sağlamasına olanak tanır.

Güvenilir Güvenlik Koruması

Kızılötesi güvenlik koruma sistemi ile donatılmış makine, eller veya yabancı cisimler bıçak hareket alanına girdiğinde otomatik olarak durur ve operatörler için güvenli bir çalışma sağlar.

Teknik Özellikler

Öğe	Özellik
Model	HS-203
Güç Kaynağı	AC220V Tek Fazlı, 50-60Hz
Makine Ağırlığı	60 KG
Makine Boyutu	770 × 370 × 420 mm
Kesme Uzunluğu	300 mm
Maksimum Bıçak Tekerleği Strokı	350 mm
Bıçak Tekerleğinin İnce Ayarı	0-3 mm
Alt Bıçak Ayarı	0-2 mm
Arka Bariyer Genişliği	150 mm
Maksimum PCB Genişliği	150 mm
Maksimum Kesme Uzunluğu	350 mm
PCB Kalınlık Aralığı	0.6 - 3.2 mm
V-oluk Kalınlığı	0.25 - 2.0 mm

Gelişmiş Tasarım Avantajları

Step Motor Sürüş Sistemi

Makine, hassas konumlandırma ve tutarlı kesme performansı sağlayan bir step motor tarafından tahrik edilir. Geleneksel DC veya AC motorlara kıyasla, uzun süreli çalışma sırasında atalet nedeniyle oluşan konumlandırma sapmasını önler.

Azaltılmış PCB Stresi

Üst dairesel bıçak ve alt düz bıçak tasarımı, kesme stresinin en aza indirilmesini sağlar, lehim eklemi çatlamasını ve bileşen hasarını önler.

Pürüzsüz Kesme Yüzeyi

Kesme işlemi, temiz ve pürüzsüz PCB kenarları üretir, ürün kalitesini artırır ve ikincil işlem ihtiyacını azaltır.

Bileşen Koruması

Birden fazla PCB birlikte lehimlendiğinde, manuel kırma genellikle devreleri veya elektronik bileşenleri hasar verir. Bu makine bu sorunları etkili bir şekilde önler ve üretim verimini önemli ölçüde artırır.

Uygulama Endüstrileri

PCB Ayırma Makinesi yaygın olarak şunlarda kullanılır:

SMT Üretim Hatları
PCB Montaj Üretimi
LED Aydınlatma Üretimi
Tüketici Elektroniği Üretimi
Otomotiv Elektroniği
İletişim Ekipmanları Üretimi
