MES bağlantısı ve PCB montajı için 300250200 Eksenlik Yolculuk mesafesi ile 1200W Otomatik vida bağlama ekipmanı

Marka Adı:	HSTECH
Moq:	1 adet
fiyat:	negotiable
Ödeme Şartları:	T/T
Tedarik Yeteneği:	10 adet/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE,ISO

Eksen seyahat mesafesi:

300*250*200

Ürün boyutunu kilitleme:

240*250

güdümlü yöntem:

Servo motor

Kilitli zaman:

1.5-3S

Güç kaynağı voltajı:

AC220V

Güç:

1200W

Toplam ağırlık:

200kg

Garanti:

1 Yıl

Ambalaj bilgileri:

Ahşap

Yetenek temini:

10 adet/ay

Vurgulamak:

1200W vida bağlama makinesi

MES Bağlantılı Otomatik Vida Sıkma Ekipmanları

300250200 Eksen Hareket Mesafesi PCB Vida Çakma Makinası

Ürün Tanımı

1200W PC Akıllı Topraklama Otomatik Vida Sıkma Ekipmanı (MES Bağlantılı)

Baskılı devre kartları üzerindeki topraklama vidalarını sıkmak için özel olarak tasarlanmış, tam veya yarı otomatik bir akıllı cihazdır. Bu son derece uzmanlaşmış otomatik endüstriyel ekipman, elektronik üretiminde kritik bir işlem adımına hizmet eder.

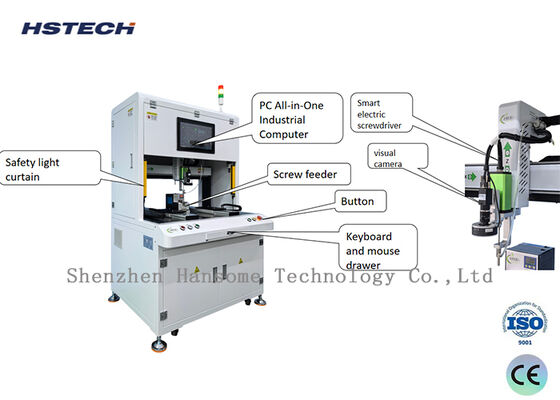

Ana Bileşenler

Hareket Kontrol Sistemi

Çekirdek: Yüksek hassasiyetli çok eksenli robot kol (tipik olarak üç veya dört eksenli masaüstü robot) veya hassas modül.
Fonksiyon: Tornavida ucunu, program tanımlı X, Y ve Z yönlerindeki koordinatlara hızlı ve doğru bir şekilde hareket ettirir.

Görsel Konumlandırma Sistemi

Çekirdek: Endüstriyel kamera ve görüntü işleme yazılımı.
Fonksiyon: Ana zeka bileşeni. Sıkıştırmadan önce, kamera PCB'yi fotoğraflar ve görüntü tanıma teknolojisi, PCB malzemelerinden veya fikstür yerleşiminden kaynaklanan küçük sapmaları düzelterek, vidaların dikey olarak yerleştirilmesini sağlamak için gerçek vida deliği konumlarını tam olarak belirler.

Otomatik Vida Besleme Sistemi

Çekirdek: Vida besleyici, besleme borusu, vakum emme veya hava üflemeli vida toplama mekanizması.
Fonksiyon: Dağınık vidaları otomatik olarak sıralar ve yönlendirir, bunları kesintisiz sürekli çalışma için boru hattı aracılığıyla sıkma ucuna iletir.

Sıkma Tahrik Ünitesi

Çekirdek: Servo elektrikli tornavida veya tork kontrollü elektrikli tornavida.
Fonksiyon: Her vidanın işlem gereksinimlerini karşılamasını sağlayarak (dişlere veya PCB'ye zarar vermeyecek şekilde çok sıkı veya kötü topraklamaya neden olacak şekilde çok gevşek olmaması) tork ve açının hassas kontrolü ile sıkma işlemini gerçekleştirir.

Akıllı Algılama ve Geri Bildirim Sistemi

Çekirdek: Tork sensörü, kodlayıcı, basınç sensörü.
Fonksiyon: Nihai torku, dönüş açısını ve basma derinliğini gerçek zamanlı olarak izler. Sıyırılmış dişleri, gevşek vidaları veya kaçırılan vidaları tespit eder, derhal alarm verir ve %100 çevrimiçi kalite kontrolü için kusur konumlarını kaydeder.

Yazılım ve HMI (İnsan-Makine Arayüzü)

Çekirdek: Ekipman kontrol yazılımı.
Fonksiyon: Farklı ürünler için kilitleme programlarını (koordinatlar, tork, sıra) depolar ve yönetir, kullanıcı dostu bir arayüz sağlar ve üretim raporları (çıktı, geçiş oranı, kusur türleri) oluşturur.

Teknik Özellikler

Parametre	Özellik
Eksen Hareket Mesafesi	300×250×200 mm
Kilitleme Ürün Boyutu	240×250 mm
Tahrik Yöntemi	Servo Motor
Konumlandırma Doğruluğu	±0.03 mm
Vida Besleme Yöntemi	Emiş tipi (veya hava üfleme tipi)
Kilitlenme Süresi	1.5-3 saniye
Güç Kaynağı Voltajı	AC220V
Güç	1200W
Basınçlı Hava Beslemesi	0.4-0.6 MPA
Toplam Ağırlık	200 KG
Elektrikli Tornavida Miktarı	1

Güçlü İşlevselliğe Sahip Basit Kullanıcı Arayüzü

Temel Ekipman Avantajları

Son Derece Yüksek Kalite Tutarlılığı: Manuel çalıştırma kararsızlığını ortadan kaldırır, her topraklama vidası için hassas ve güvenilir sıkma torku sağlar, kararlı topraklama empedansını ve iyileştirilmiş ürün elektriksel performansını garanti eder.

Olağanüstü Üretim Verimliliği: Manuel çalışmadan önemli ölçüde daha hızlı sıkma hızı (tipik olarak vida başına 1-2 saniye) ve 24 saat kesintisiz çalışma yeteneği.

Önemli Maliyet Azaltma: Kötü topraklamadan kaynaklanan sonraki test başarısızlıklarını ve ürün yeniden işleme masraflarını önlerken önemli ölçüde işçilik maliyetinden tasarruf sağlar.

Kapsamlı Kalite İzlenebilirliği: Her ürünün her vidası için sıkma verilerini kaydeder, eksiksiz üretim verilerinin takibini sağlar.

Azaltılmış İş Yoğunluğu: Çalışanları, özel beceriler gerektiren tekrarlayan, sıkıcı görevlerden kurtarır.

Tipik Uygulamalar

İletişim Ekipmanları: Sunucu, yönlendirici ve baz istasyonu PCB metal kasaları ve koruyucu kapakları

Bilgisayarlar ve Tüketici Elektroniği: Anakartlar, grafik kartları ve şasi veya soğutucu topraklaması gerektiren güç kartları

Endüstriyel Kontrol: Endüstriyel bilgisayarlar ve PLC modülü topraklama ve sıkma

Otomotiv Elektroniği: Aşırı güvenilirlik ve tutarlılık gereksinimleri olan elektronik kontrol üniteleri

Yeni Enerji: Fotovoltaik invertörler ve enerji depolama sistemleri için kontrol kartı topraklaması
