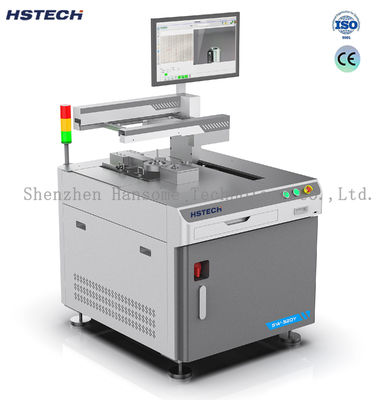

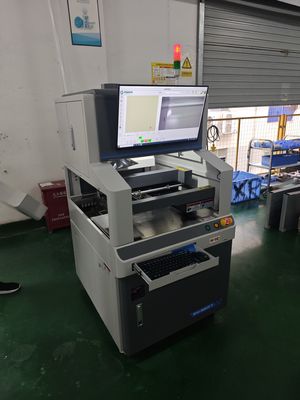

Esnek Küçük Parti Üretimi için 1KW Kızılötesi Ön Isıtma ve Dokunmatik Ekran Kontrollü Entegre Seçici Dalga Lehimleme Makinesi

Esnek Küçük Parti Üretimi için 1KW Kızılötesi Ön Isıtma ve Dokunmatik Ekran Kontrollü Entegre Seçici Dalga Lehimleme Makinesi

Marka Adı:	HSTECH
Model Numarası:	SW-320YT
Moq:	1PC
fiyat:	negotiable
Ödeme Şartları:	T/T
Tedarik Yeteneği:	30000PCS

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Place of Origin:

China

Sertifika:

PCB Boyutu:

L(50*50)-(450*330)mm

Boyutlar:

L600*G960*Y1600mm

Adım Uzunluğu İsteğe Bağlı:

30 / 60mm veya Manuel Çalıştırma

Röle Markası:

Schneider

Hava Temini:

4-6bar, maksimum 15L/dak

Toplam Güç:

2600w

Gerilim:

1P AC 110V/220V 50/60HZ

Kontrol:

Dokunmatik ekran

Packaging Details:

Wooden

Supply Ability:

30000PCS

Vurgulamak:

Kızılötesi Ön Isıtma 1KW Seçici Dalga Lehimleme Makinesi

Dokunmatik Ekran Kontrollü Çevrimdışı Dalga Lehimleme Makinesi

Esnek Küçük Seri Üretim Otomatik Lehimleme Robotu

Ürün Tanımı

Entegre Seçici Dalga Lehimleme Makinesi

Hassas PCB montajı için kızılötesi ön ısıtmalı 1KW küçük çevrimdışı dalga lehimleme makinesi

Temel Özellikler

Birden fazla çeşit ve küçük partiler için esnek üretim
Fikstür gerektirmeden lehimleme için hızlı kurulum
Düşük ilk ekipman yatırım maliyeti
Azalan işletme maliyetleri (kalay cürufu, akı, elektrik ve sarf malzemelerinden tasarruf)
%98'in üzerinde lehim verimiyle %100 kalay nüfuz etme oranı
Kompakt kaplama alanı (yaklaşık 1m²)

Teknik Özellikler

Modeli SW-320YT

Uygulanabilir PCB Boyutu	U×G: 50×50~320×250 mm
Uygulanabilir PCB Kalınlığı	Yüzey: 0,8~3 mm / Pim uzunluğu: <3 mm
Eleman Yüksekliği	Alt tabakanın üst kısmı <100 mm / Alt tabakanın alt kısmı <50 mm
Yüzey Koşulları	Proses kenarı ≥3mm, Ağırlık <5kg, Bükme <0,5mm
Kalay Fırını	Titanyum alaşımlı malzeme, 15KG kapasite, 1.8KW güç
Ön Isıtma Gücü	Kızılötesi ön ısıtma 1KW
Toplam Güç	AC 220V 3.5KW
N₂ Gereksinimleri	%99,999 saflık, 0,5MPa basınç, 1,2m³/H tüketim
Akı Püskürtme Memesi	0,5 mm hassas sıvı püskürtme başlığı (Japonya ithalatı)
Akı Kapasitesi	2 litre
Hava Kaynağı	0.5-0.7Mpa
Püskürtme Memesi İç Çapı	φ 3mm~φ 20mm (özelleştirilebilir)
Dalga Tepesi Yüksekliği	Otomatik hizalama/yükseklik ölçümü
Sistem Kontrolü	PC+PLC (Windows+Siemens)
Program Yazılımı	Çevrimiçi veya çevrimdışı görüntü programlamayı destekleyin
Video İzleme	Lehimleme efektleri için gerçek zamanlı video izleme
Güç Kaynağı	Tek fazlı 220V±10%, Başlangıç gücü: 3,5KW
Ağırlık	120KG (15KG lehim tenekesi dahil)
Dış Boyutlar	750×950×1350 mm (monitörlü) 1000×980×1580 mm (üst kapaklı)

Modeli SW-450YT

Uygulanabilir PCB Boyutu	U×G: 50×50~450×400 mm
Uygulanabilir PCB Kalınlığı	Yüzey: 0,8~3 mm / Pim uzunluğu: <3 mm
Eleman Yüksekliği	Alt tabakanın üst kısmı <100 mm / Alt tabakanın alt kısmı <50 mm
Yüzey Koşulları	Proses kenarı ≥3mm, Ağırlık <5kg, Bükme <0,5mm
Kalay Fırını	Titanyum alaşımlı malzeme, 15KG kapasite, 1.8KW güç
Ön Isıtma Gücü	Kızılötesi ön ısıtma 1KW
Toplam Güç	AC 220V 3.5KW
N₂ Gereksinimleri	%99,999 saflık, 0,5MPa basınç, 1,2m³/H tüketim
Akı Püskürtme Memesi	0,5 mm hassas sıvı püskürtme başlığı (Japonya ithalatı)
Akı Kapasitesi	2 litre
Hava Kaynağı	0.5-0.7Mpa
Püskürtme Memesi İç Çapı	φ 3mm~φ 20mm (özelleştirilebilir)
Dalga Tepesi Yüksekliği	Otomatik hizalama/otomatik yükseklik ölçümü
Sistem Kontrolü	PC+PLC (Windows+Siemens)
Program Yazılımı	Görüntülerde çizgi çizmek için programlama desteği
Video İzleme	Lehimleme efektleri için gerçek zamanlı video izleme
Güç Kaynağı	Tek fazlı 220V±10%, Başlangıç gücü: 3,5KW
Ağırlık	150KG (15KG lehim tenekesi dahil)
Dış Boyutlar	880×1280×1350 mm (monitörlü) 1270×1280×1580 mm (üç renkli ışıklar hariç)

PCB Kartı Ön Isıtma Sistemleri

Üst Taraf Ön Isıtma (Opsiyonel)

1KW kızılötesi ısıtma tüpü, lehimlemeden önce PCB kartının üst kısmını önceden ısıtır ve özel elemanlar için yüksek sıcaklık gereksinimlerini karşılar. Termal şoku azaltır, akı aktivitesini etkinleştirir, pin kalay penetrasyonunu artırır ve genel lehimleme kalitesini artırır.

Alt Taraf Ön Isıtma

Lehimlemeden önce PCB kartlarını önceden ısıtmak için hızlı kızılötesi ısı iletimini kullanır ve işlem sırasında ısıtmayı sürdürür. Verimliliği artıran, kalay nüfuz etme oranını artıran, ısıya duyarlı elemanlar için termal şoku azaltan ve lehimlemeden sonra PCB'nin yüksek temizliğini sağlayan senkronize "ön ısıtma + lehimleme" tasarım ilkesine sahiptir.

Sarf Malzemeleri - Püskürtme Nozulları

Nozullar lehim bağlantı boyutu gereksinimlerine göre seçilebilir. Her bir lehim noktası için lehim penetrasyon hızı ve lehimleme süresi üzerinde hassas kontrol sağlar.

Makine Bileşenleri
