SMT Üretim Hatları için 400mm Uzunluğunda Yüksek Rütbeli PCB Depaneling Ekipmanı

Yüksek Renkli V-Kesin Blade Miving PCB Separator PCB Depaneling Equipment With 400mm Length

Tanıtım

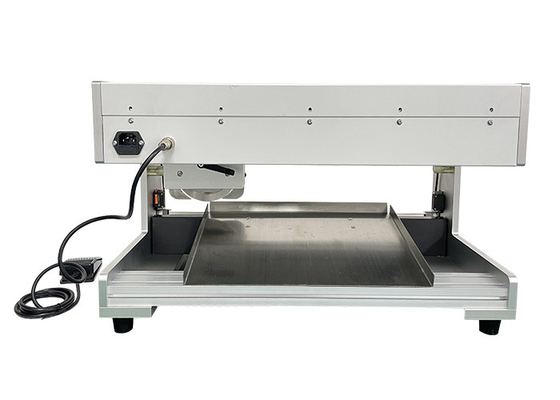

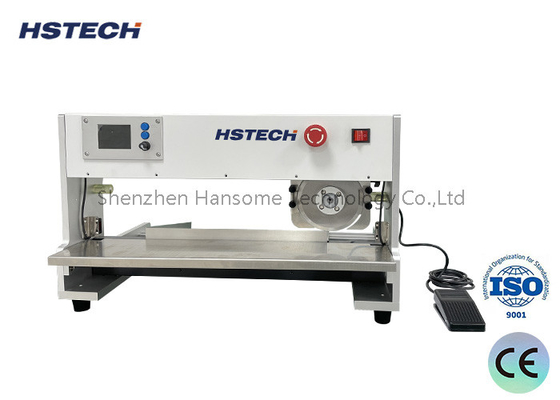

HS-300 makinesi, bıçak hareket sistemine sahip bir PCB ayırıcıdır. Üst bir dairesel bıçak ve alt bir doğrusal bıçak tasarımı kullanır.V kanalı doğrusal bıçak üzerine yerleştirilir.Bu tasarım, güç gerginliğini en aza indirir ve tahta hareketine gerek kalmaz.böylece tahtadaki bileşenleri korur ve hasarı önler.

Ana fonksiyonlar

Verimli ayrıştırma:
Blade hareket teknolojisi PCB'leri hızlı ve doğru bir şekilde ayırabilir ve üretim döngülerini kısaltabilir.

Adapte edilebilir:
Farklı kalınlıklarda ve malzemelerde PCB'ler için uygundur ve çeşitli boyutlarda devre kartlarını işleyebilir.

Tam konumlandırma:
Bölünme sürecinde doğruluğu ve tutarlılığı sağlamak için bir konumlandırma sistemi ile donatılmış, devre kartının hasar görmesini önlemek için.

Güvenli çalışma:
Çalışma güvenliğini göz önünde bulundurarak tasarlanmıştır ve genellikle koruyucu bir kapak ve acil durma fonksiyonu ile donatılmıştır.

Uygulama alanları

Elektronik üretim:
Özellikle büyük PCB'leri ayırırken SMT (yüzey montaj teknolojisi) üretim hatlarında yaygın olarak kullanılır.

Onarım ve bakım:
İş verimliliğini artırmak için onarım sırasında değiştirilmesi gereken ayrı devre panelleri.

Avantajlar

İşgücü maliyetlerini azaltmak:
Otomatik ayırma işlemi, manuel müdahaleyi azaltır ve üretim verimliliğini artırır.

Üretim verimliliğini artırmak:
Bıçak hareketi tasarımı, ayrımı daha hızlı ve seri üretime uygun hale getirir.

Kayıpları azaltmak:
Kesin ayrım teknolojisi, devre kartlarına zarar verme riskini azaltır ve malzeme kayıplarını azaltır.

Özellikleri

1. Bu makine, V yuvasına sahip çeşitli tahta türlerini kesme yeteneğine sahiptir.
2. Bıçak tasarımı dayanıklıdır, en az iki yeniden şekillendirilmesine izin verir.
3. Dairesel bıçağın yüksekliği, değişen bileşen yüksekliğine sahip farklı PCB türlerine uyum sağlamak için ayarlanabilir.
4. Kılıç hareketle çalışır, nispeten düşük bir güç gerginliği uyguluyor ve tek bir motorla kontrol edilir.
5. İndüksiyon fonksiyonu ile donatılmış olan makine, operatörün bıçağın hareket ettiği alana dokunduğu takdirde çalışmayı durdurur.
6. Güvenliği sağlamak için makine, üretim sırasında güvenlik endişelerini ortadan kaldıran çift koruyucu cihazlara sahiptir.
7. Uzun ömürlü olarak tasarlanan makine, üstün malzemelerden yapılmış yüksek kaliteli bıçaklar kullanıyor.

Spesifikasyon
