| Marka Adı: | HSTECH |
| Model Numarası: | HS-250LD |
| Moq: | 1 set |
| fiyat: | pazarlık edilebilir |
| Ödeme Şartları: | T/T, Western Union, MoneyGram |
| Tedarik Yeteneği: | Ayda 50 set |

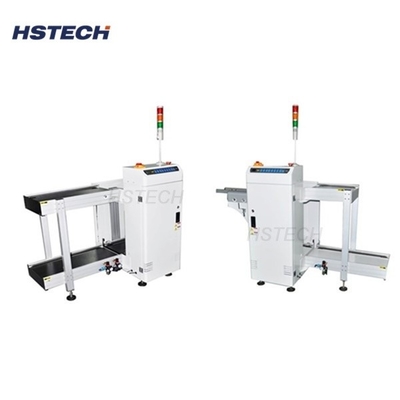

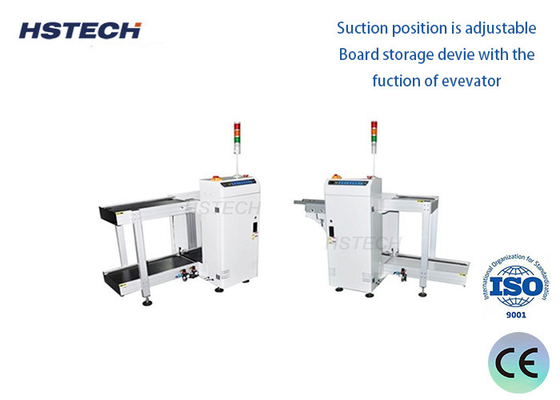

Panasonic PLC PCB yükleyicisi SMT üretim hattının başlangıcı için
Uygulama
Bu makine, SMT üretim hattındaki ilk bileşen olarak hizmet eder ve PCB'lerin dergiden sonraki makinenin taşıyıcı kemerine aktarılmasını kolaylaştırır.
PCB yükleyicisi, PCB montaj sürecinde hayati bir rol oynar.Bir al ve yer makinesi veya lehimleme sistemi gibi..
FYemekler
Gerçek renk dokunmatik ekranla kontrol
Mitsubishi PLC kullanıyor.
Magazin kapasitesi: 1 üstte, 1 altta veya özelleştirilebilir
Seçilebilir mesafe seçenekleri: 10mm, 20mm, 30mm, 40mm
PCB taşıma yönü: Soldan sağa (L-R) veya Sağdan sola (R-L), isteğe bağlı
El veya Otomatik çalıştırma modunun seçimi mevcut
Ön ray sabit veya arka ray sabit, isteğe bağlı konfigürasyon
SMT uygulamaları için standart yükseklik: 920±20mm
Durum göstergesi için kule ışığı göstergesi
SMEMA sinyali uyumluluğu
Spesifikasyon
| Model | HS-250LD | HS-330LD | HS-390LD | HS-460LD |
| Voltaj | AC110V/220V,50/60Hz,tek fazlı,max 300A | |||
| PCB boyutu | (50*50) ~ 350*250 | (50*50) ~ ((455*330) | (50*50) ~ ((530*390) | (50*50) ~ ((530*460) |
| Dergi boyutu | 355*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| Havalandırma | 0.4~0.6Mpa | |||
| Taşıma yüksekliği | 920±20 mm standart | |||
| Yükleme süresi | 6 saniye. | |||
| Dergi değiştirme zamanı | Yaklaşık 20 saniye. | |||
| Taşıma yönü | L'den R'ye veya R'den L'ye, isteğe bağlı | |||
| PCB kalınlığı | Min 0.4 mm | |||
| Çıkışlar | 1-4 ((10 mm adım)- Hayır. | |||
| İletişim | SMEMA | |||
| Makine boyutu | 1100*780*1200 | 1400*860*1200 | 1500*920*1200 | 1600*1120*1200 |
| Ağırlık | Yaklaşık 140 kg. | Yaklaşık 180kg | Yaklaşık 220kg | Yaklaşık 230kg |
Faydaları
Geliştirilmiş Üretim Verimliliği: Daha düzgün bir iş akışına olanak sağlayarak manuel yükleme ile ilişkili duraklama süresini azaltır.
Dayanıklılık: PCB'leri yüklemenin tutarlı ve güvenilir bir yöntemini sağlar, hasar veya yanlış hizalama riskini azaltır.
İşgücü tasarrufu: İşçilerin diğer kritik görevlere odaklanmasına izin veren fiziksel emeğe olan ihtiyacı en aza indirir.
