Manyetik Pin / Destek Blok & R-L Taşıma ile Otomatik Şablon Yazıcısı

Marka Adı:	GKG
Model Numarası:	G5
Moq:	1 set
fiyat:	pazarlık edilebilir
Ödeme Şartları:	T/T, Western Union, MoneyGram
Tedarik Yeteneği:	Ayda 100 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE,TUV,ROHS

Ürün Adı:

otomatik şablon yazıcısı

Diğer adı:

lehim pastası baskı makinesi

PCB boyutu:

50x50~400x340mm

Taşıma Yüksekliği:

900±40mm

Genişlik ayarı:

Otomatik

G/Ç Arayüzü:

KOBİ

Ambalaj bilgileri:

ahşap paket

Yetenek temini:

Ayda 100 set

Vurgulamak:

Otomatik Lehimleme Yapıştırıcı Matbaa Makinesi

Destek bloğu ile otomatik şablon yazıcısı

Manyetik Pinli Otomatik Şablon Yazıcısı

Ürün Tanımı

Manyetik Pin / Destek Blok & R-L Taşıma ile SMT Yapıştırıcı

Uygulama

G9+ Otomatik Kaynatma Yapıştırıcı Matbaa Makinesi, yüksek kaliteli SMT uygulamaları için teknolojinin zirvesini temsil ediyor.03015 kadar küçük ve 2025 kadar ince parçalar için baskı sürecinin katı taleplerini ustalıkla karşılar., hem olağanüstü hassasiyet hem de olağanüstü hız sağlıyor.

Spesifikasyon

Model	G5
Şablon boyutu	370x370mm ((min boyut)
	737x737mm (maksimum boyut)
	20-40 mm (kalınlığı)
En fazla PCB boyutu	400x340mm
Min PCB boyutu	50x50mm
PCB kalınlığı	0.4-6mm
PCB duvarı	en fazla %1 PCB çaprazı
Taşıma yüksekliği	900±40 mm
Taşıma yönü	L-R, R-L
Taşıma hızı	Max 1500mm/s, ayarlanabilir
Taşıma yöntemi	Bir aşama
Uygulama genişliği	otomatik
I/O arayüzü	SMEMA
PCB konumlandırma (destek yöntemi)	Mıknatıs iğnesi/destek bloğu/yukarı-aşağı masa
PCB sıkıştırma sistemi	Yukarı sıkıştırma / yan sıkıştırma üzerinde patentli
Yazdırma başlığı	İki bağımsız motorlu baskı başlığı
Squeegee Basıncı	0.5~10Kg (Program Kontrolü)
Yazdırma Hızı	6-200mm/s
Yazdırma Kipi	Bir / İki kez
Squeegee tipi	Kauçuk / çelik Squeegee Blade ((Köşe 45°/55°/60°)
Temizlik Sistemi	Güçlendirilmiş vakum emici, kuru, ıslak, vakum üç mod
CCD FOV	8x6mm
Makine ayar aralığı	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Görüş	Yukarı / Aşağı Optik Yapı / CCD / Geometri Desen eşleşmesi

Tüm Makine Özellikleri

Yer doğruluğunu tekrarla.	±0,01mm
Baskı Doğruluğu	±0,025mm
Döngü Zamanı	<8 saniye
Ürün Değişimi	Eski:<3 dakika, yeni:<5 dakika
Havalandırma	4~6 kgf/cm
Güç kaynağı	AC:220±10%,50/60HZ, 2,5KW
Kontrol yöntemi	PC
Çalışma sistemi	Windows XP/Win7
Makine Boyutları	1140 ((L) x 1364 ((W) x 1404 (H) mm
Makine ağırlığı	Yaklaşık 1000Kg.

Özellikleri

CCD dijital sistemi, tekdüze dairesel aydınlatma ve ultra parlak bir koaksiyel ışık kaynağını entegre eden çığır açan, tamamen yeni bir optik yol tasarımı sunar.Bu çift ışık sistemi benzersiz bir parlaklık ayarlama imkanı sunar, düz olmayan yüzeylerde veya maddelerde bulunanlar da dahil olmak üzere çeşitli işaretleme noktalarının, teneke, bakır ve gümüş kaplamaları, sıcak hava lehim işareti, FPC'ler dahil olmak üzere sorunsuz bir şekilde tanınmasını sağlar.ve çok çeşitli PCB renkleri.
Yüksek hassasiyetli PCB kalınlığı ayarlama yeteneklerine sahip olan sistem, istikrarlı XY hareketlerini garanti eden sağlam bir yapıya sahiptir.El düzeltmeleri çok çeşitli PCB kalınlıklarını karşılar, maksimum çok yönlülük ve kolaylık için süreci kolaylaştırmak.

Manyetik Pin / Destek Blok & R-L Taşıma ile Otomatik Şablon Yazıcısı 0

Ürün hakkında

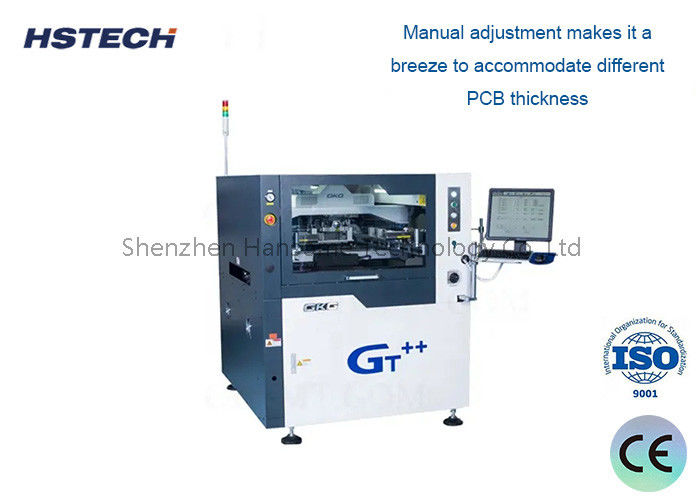

Manyetik Pin / Destek Blok & R-L Taşıma ile Otomatik Şablon Yazıcısı 1

Paketleme Hakkında

Manyetik Pin / Destek Blok & R-L Taşıma ile Otomatik Şablon Yazıcısı 3
