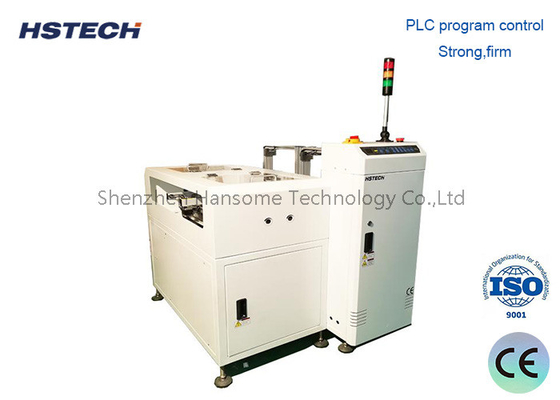

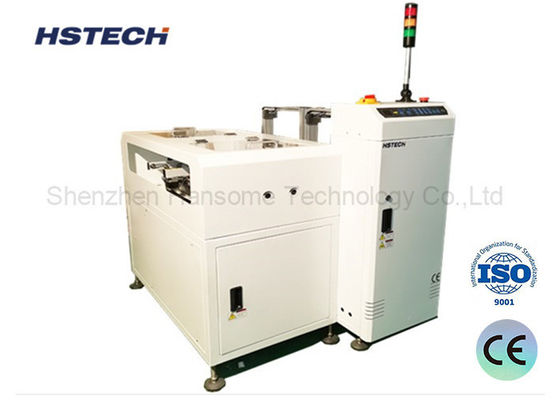

PLC Kontrollü NG/OK Board Ayrımcılığı SMT Üretim Hatı PCB Çıkartıcı ile

Marka Adı:	HSTECH
Model Numarası:	HS-NK250
Moq:	1 set
fiyat:	pazarlık edilebilir
Ödeme Şartları:	T/T, Western Union, MoneyGram
Tedarik Yeteneği:	Ayda 100 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Ürün Adı:

NG/OK Boşaltıcı

PCB taşıma yüksekliği:

910±30mm

PCB Boyutu:

50*50~330*250mm

Güç kaynağı:

AC220V, 50/60HZ

Dergi miktarı:

Her rayda 2 dergi

Garanti:

1 yıl

Kullanımı:

SMT üretim hattı, SMT montaj hattı

Durum:

Yeni

Ambalaj bilgileri:

Köpüklü ahşap paket

Yetenek temini:

Ayda 100 set

Vurgulamak:

PLC Denetimli PCB Çıkartıcı

NG/OK Board Separation PCB Unloader

SMT Üretim hattı PCB indiricisi

Ürün Tanımı

SMT Üretim Hattı İyi / İyi olmayan tablo Ayrılık Dergisi NG OK PCB Çıkarıcı

Giriş

Bu birim, AOI (Automated Optical Inspection) işleminden sonra çalışır.PCB'leri iki kategoriye ayırır.: uyumsuz (NG) ve uyumlu (OK), otomatik olarak belirlenmiş magazinlarına yönlendirilir.

Teknik ayrıntılar

Görev	Sinyal alarak NG/OK panelleri ayrı toplayın.
Taşıma yüksekliği	910±30 mm
Taşıma yönü	L~R, ya da R~L
Yönetim Kurulu toplama zamanı	Her yaklaşık 6 saniye
Dergi zamanla değişir	Yaklaşık 30 saniye.
Yolun sabit tarafı	Ön taraf
İşlem tarafı	Ön taraf
Taşıyıcı bant	ESD
PCB kalınlığı	Min 0.6mm
Ses yüksekliği seçimi	1-4 ((10 mm mesafe)
Güç kaynağı	220V,50/60Hz,±10%
Güç	0.05kW
Hava basıncı	4-6Bar
Hava tüketimi	En fazla 15L/dakikada
Dergilerin sayısı	Üst: 1 dergi, Alt taraf: 2 dergi
Sinyal	SMEMA
Seçenekler	1Dokunmatik ekran kontrol modu. 2Otomatik genişlik ayarlaması. 3, Müşterinin gereksinimlerine göre miktarda magazin.

Özellikleri

PLC Kontrolü: Kesin ve güvenilir çalışma için bir PLC ile donatılmıştır.
Kullanıcı dostu arayüzü: Duygusal kontrol için yumuşak dokunma LED membran paneli.
Düzenlenebilir Pitch: Çeşitli PCB boyutlarına ve yapılandırmalarına uyum sağlar.
Dönüştürme Klempleri: Düzgün bir tahtanın yerleştirilmesi için güvenli bir dergi hizası.
Pnömatik İtmeci: Basınç ayarlı, hafif, hasarsız tahta aktarımı için.
Yüksek Perakende: Hızlı dergi değişimi üretim verimliliğini en üst düzeye çıkarır.
Otomatik NG/OK Sıralama: Hızlı denetim ve sıralama için sorunsuz AOI entegrasyonu.
SMEMA Std. İletişim Arayüzü: SMEMA protokolü aracılığıyla üretim hatlarına sorunsuz entegrasyon sağlayarak sorunsuz iletişim ve veri alışverişini kolaylaştırır.

Model

Model	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Verimli PCB uzunluğu	5050~350250mm	5050~455330mm	5050~530390mm	5050~530460mm
PCB kalınlığı	Min 0.6mm	Min 0.6mm	Min 0.6mm	Min 0.6mm
Dergi boyutu	355320563mm	460400563	535460570mm	535530570mm
Makine boyutu	195016001200mm	230017601200mm	250018801200mm	250021601200mm
Ağırlık	220 kg	280 kg	340kg	380 kg
