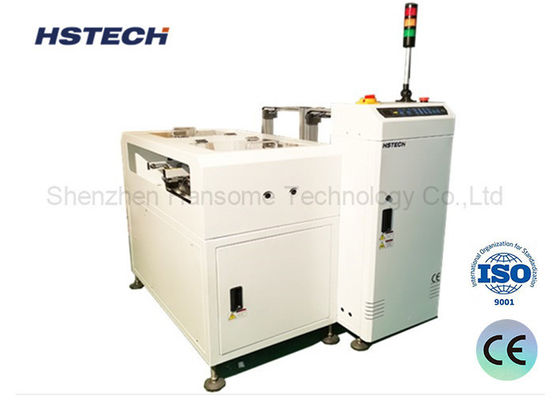

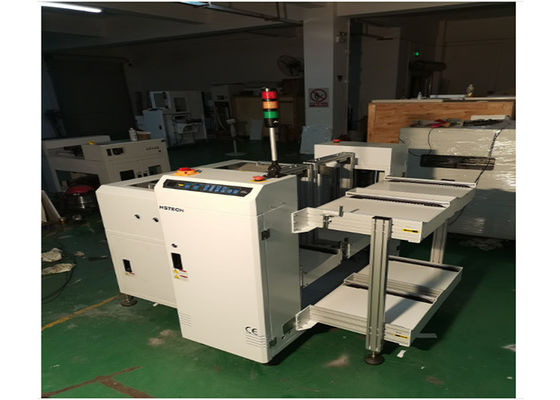

AC220V Güç kaynağı Dokunmatik Ekran Kontrolü ve Otomatik Genişlik Düzenlemesi ile SMT PCB Açıcı

Marka Adı:	HSTECH
Model Numarası:	HS-NK250
Moq:	1 set
fiyat:	pazarlık edilebilir
Ödeme Şartları:	T/T, Western Union, MoneyGram
Tedarik Yeteneği:	Ayda 100 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Ürün Adı:

NG/OK Boşaltıcı

PCB taşıma yüksekliği:

910±30mm

PCB Boyutu:

50*50~330*250mm

Güç kaynağı:

AC220V, 50/60HZ

Dergi miktarı:

Her rayda 2 dergi

Garanti:

1 yıl

Kullanımı:

SMT üretim hattı, SMT montaj hattı

Durum:

Yeni

Ambalaj bilgileri:

Köpüklü ahşap paket

Yetenek temini:

Ayda 100 set

Vurgulamak:

SMT PCB Çıkartıcı ODM

Dokunmatik Ekran Kontrolü PCB Açıcı

Otomatik Genişlik Düzenleme PCB Çıkartıcı

Ürün Tanımı

SMT Üretim Hattı İyi / İyi olmayan tablo Ayrılık Dergisi NG OK PCB Çıkarıcı

Giriş

Bu birim, AOI işleminin aşağı akışında kullanılır.Uyumsuz (NG) ve uyumlu (OK) levhaları kendi belirlenmiş magazinlarına otomatik olarak ayırır., PCB'lerin verimli ve organize bir şekilde sınıflandırılmasını sağlar.

Teknik ayrıntılar

Görev	Sinyal alarak NG/OK panelleri ayrı toplayın.
Taşıma yüksekliği	910±30 mm
Taşıma yönü	L~R, ya da R~L
Yönetim Kurulu toplama zamanı	Her yaklaşık 6 saniye
Dergi zamanla değişir	Yaklaşık 30 saniye.
Yolun sabit tarafı	Ön taraf
İşlem tarafı	Ön taraf
Taşıyıcı bant	ESD
PCB kalınlığı	Min 0.6mm
Ses yüksekliği seçimi	1-4 ((10 mm mesafe)
Güç kaynağı	220V,50/60Hz,±10%
Güç	0.05kW
Hava basıncı	4-6Bar
Hava tüketimi	En fazla 15L/dakikada
Dergilerin sayısı	Üst: 1 dergi, Alt taraf: 2 dergi
Sinyal	SMEMA
Seçenekler	1Dokunmatik ekran kontrol modu. 2Otomatik genişlik ayarlaması. 3, Müşterinin gereksinimlerine göre miktarda magazin.

Özellikleri

PLC Programlama Kontrolü: Birim, düzgün ve verimli çalışmayı sağlayan kesin ve güvenilir programlama kontrolü için bir PLC (Programlanabilir Mantık Denetleyicisi) ile donatılmıştır.
Kullanıcı dostu LED Membran Kontrol Paneli: "Yumuşak dokunma" LED membran kontrol paneline sahip, arayüz sezgisel ve kolay gezinir, sorunsuz bir kullanıcı deneyimi sağlar.
Düzenlenebilir ses yüksekliği: Birim, farklı PCB boyutlarına ve yapılandırmalarına uyum sağlamak için esnekliği sağlayan seçilebilir tonlama ayarları sunar.
Derginin hizalanması için seviye sıkıştırıcılarını değiştir: Çevirme seviyesi klemleri ile donatılmış, dergiler kolayca hizalayabilir ve sabitlenebilir, doğru ve istikrarlı tahta yerleştirilmesini sağlar.
Basınç düzenleyici pnevmatik baskı makinesi: Pnömatik itici, basınç düzenleyici ile tasarlanmıştır, tahta aktarımı sırasında uygulanan kuvvet üzerinde hasar riskini en aza indirerek hassas bir kontrol sağlanır.
Hızlı Dergi Değişimi ile Yüksek Performans: Birim, üretim verimliliğini en üst düzeye çıkarmak için kısa bir dergi değişim süresi ile tamamlanan yüksek verim kapasitesine sahiptir.
Otomatik NG/OK Board Sorting: AOI sistemleriyle sorunsuz bir şekilde entegre olan birim, uyumsuz (NG) ve uyumlu (OK) levhaları otomatik olarak ayrı depolarda toplar ve depolar.Denetim ve sınıflandırma sürecinin kolaylaştırılması.
Standart SMEMA İletişim Arayüzü: Standart bir SMEMA (Surface Mount Equipment Manufacturers Association) iletişim arayüzü ile donatılmış, ünite mevcut üretim hatlarına kolayca entegre edilebilir.Kesintisiz iletişim ve veri değişimini kolaylaştırmak.

Model

Model	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Verimli PCB uzunluğu	5050~350250mm	5050~455330mm	5050~530390mm	5050~530460mm
PCB kalınlığı	Min 0.6mm	Min 0.6mm	Min 0.6mm	Min 0.6mm
Dergi boyutu	355320563mm	460400563	535460570mm	535530570mm
Makine boyutu	195016001200mm	230017601200mm	250018801200mm	250021601200mm
Ağırlık	220 kg	280 kg	340kg	380 kg
